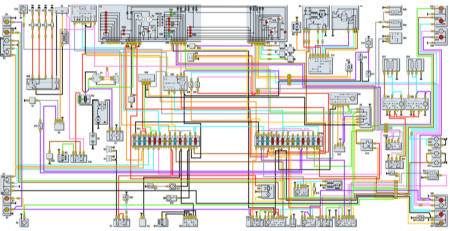

22.8. Схема электрооборудования с двигателем ЗМЗ-402

В1 – датчик указателя давления масла;
В2 – датчик сигнализатора аварийного давления масла;
В7 – датчик указателя температуры охлаждающей жидкости;
В8 – датчик перегрева двигателя;
В12 – датчик указателя уровня топлива;
В20 – термовыключатель вентилятора системы охлаждения;
В46 – датчик спидометра;
В67 – датчик уровня тормозной жидкости;
В68 – датчик-распределитель;
В93 – датчик контрольной лампы воздушной заслонки карбюратора;
D4 – блок управления ЭПХХ;
Е1, Е2 – левая и правая фары;
Е3, Е4 – левая и правая противотуманные фары;
Е7, Е8 – левый и правый указатели поворота;
Е9, Е10 – левый и правый боковые повторители поворота;
Е16 – плафон освещения салона;
Е27, Е28 – левый и правый задние фонари;
Е30, Е72 – подсветка номерного знака;
Е35 – освещение моторного отсека;
Е59 – прикуриватель;
Е61 – освещение багажника;
Е71 – освещение вещевого ящика;
Е80 – дополнительный стоп-сигнал;
Е81, Е82 – задний фонарь в крышке багажника;
F1-F4 – свечи зажигания;
F41 – блок предохранителей левый;
F42 – блок предохранителей правый;
F43 – блок предохранителей в моторном отсеке;
G1 – генератор;
G2 – аккумуляторная батарея;
Н1, Н2 – звуковые сигналы;
Н7 – индикатор аварийного давления масла;
Н8 – индикатор перегрева;
Н16 – индикатор правого поворота;
Н17 – индикатор левого поворота;
Н19 – индикатор резерва топлива;
Н20 – индикатор дальнего света фар;
Н30 – индикатор включенного стояночного тормоза;
Н54 – индикатор неисправности генератора;
Н56 – индикатор падения уровня тормозной жидкости;
Н62, Н63 – лампы габаритного освещения передние;
Н64, Н65 – лампы фар;
Н66–Н69 – лампы подсветки;
Н70, Н71 – задние противотуманные фонари;
Н72, Н73 – фонари заднего хода;
Н74, Н75 – стоп-сигналы;
Н76, Н77 – лампы габаритного освещения задние;
Н78, Н79 – задние указатели поворота;
Н80 – индикатор габаритного света;
Н81 – контрольная лампа-дублер;
Н92 – контрольная лампа воздушной заслонки карбюратора;
Н97 – индикатор обогрева сидений;
К1 – реле стартера;
К3 – реле стеклоочистителя;
К7 – реле звукового сигнала;
К12 – реле указателей поворота;
К13 – реле индикатора стояночного тормоза;
К20 – реле противотуманных фар;

К36 – реле электродвигателя вентилятора системы охлаждения;
К40 – реле фар;
К42 – реле обогрева заднего стекла;
К54 – реле обогрева сидений;
М1 – стартер;
М2 – электродвигатель вентилятора отопителя;
М3 – электродвигатель вентилятора охлаждения двигателя;
М4 – стеклоочиститель;
М5 – насос стеклоомывателя;
М19 – привод антенны;
Р1 – спидометр;
Р2 – комбинация приборов;
Р3 – тахометр;
Р5 – вольтметр;
Р6 – указатель температуры охлаждающей жидкости;
Р7 – указатель давления масла;
Р8 – указатель уровня топлива;
R1– R4 – помехоподавительные резисторы;
R12 – резистор вентилятора отопителя;
R14 – нагревательный элемент заднего стекла;
R17, R18 – обогреватели сидений;
R25, R26 – обогреватели жиклеров омывателя стекла;
S1 – выключатель зажигания;
S5 – выключатель аварийной сигнализации;
S6 – переключатель вентилятора отопителя;
S9 – переключатель указателей поворота;
S12 – переключатель стеклоочистителя;
S18 – выключатель противотуманных фонарей;
S19 – выключатель противотуманных фар;
S29 – выключатель фонаря заднего хода;
S30 – выключатель стоп-сигналов;
S36 – выключатель звукового сигнала;
S39 – центральный переключатель освещения;
S52 – выключатель стояночного тормоза;
S54 – выключатель проверки исправности ламп индикаторов;
S61 – выключатель обогрева заднего стекла;
S63 – переключатель антенны;
S70, S71 – дверные выключатели;
S72 – выключатель системы ЭПХХ;
S77 – выключатель освещения вещевого ящика;
S91, S92 – выключатели обогрева сидений;
S109 – выключатель подогрева жиклеров омывателя;
Т1 – катушка зажигания;
V1 – регулятор напряжения;
V2 – коммутатор системы зажигания;
V3 – электромагнитный клапан ЭПХХ;
U2 – магнитола;
Х3 – розетка переносной лампы.
