5.7. Проверка пропускной способности жиклеров

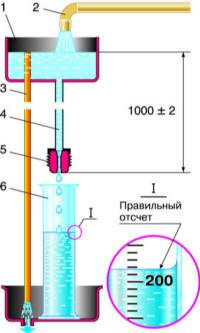

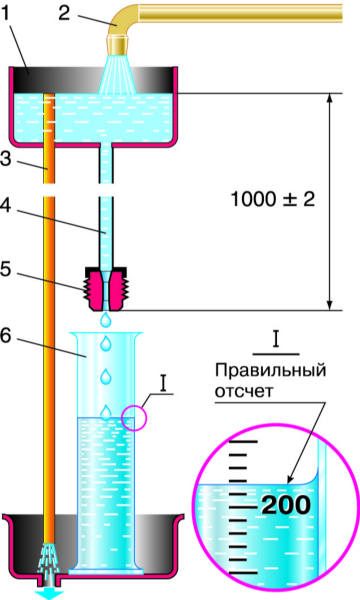

Устройство для проверки пропускной способности жиклеров

1 – резервуар;
2 – подающий кран;
3 – сливная трубка;

4 – напорная трубка;
5 – проверяемый жиклер;
6 – мензурка.


 ПОРЯДОК ВЫПОЛНЕНИЯ

Размеры калиброванных отверстий в жиклерах при изготовлении выдерживаются точно и при эксплуатации по существу не изменяются. Поэтому чтобы узнать их пропускную способность, достаточно ориентироваться на заводскую маркировку. Но если такая необходимость все же возникла (например, есть подозрение, что жиклеры прочищали проволокой), то следует иметь в виду, что цифры маркировки на жиклерах обозначают пропускную способность их калиброванных отверстий в см3 /мин при проливке водой под напором, соответствующем столбу воды высотой 1 м.
При необходимости для точного контроля отверстий жиклеров можно использовать простое самодельное устройство, схема которого показана на рисунке. Это непрерывно заполняемый из водопровода небольшой резервуар с двумя трубками в его дне. Трубка 3 закреплена таким образом, чтобы при превышении необходимого уровня излишек поступающей воды сливался из резервуара. Трубка 4 служит для создания столба жидкости и имеет на конце резиновую пробку с проверяемым жиклером. Потребуется также мензурка объемом до 0,5 л с делениями не более чем через 5 см3 и часы с секундной стрелкой.
Пропускная способность жиклера выражается количеством воды, вытекшей через его калиброванное отверстие в течение одной минуты. Поэтому для определения пропускной способности жиклера достаточно подставить мензурку под струю воды и ровно через 60 с убрать ее. Деление шкалы мензурки, напротив которого установится мениск воды, будет соответствовать пропускной способности жиклера в см3 /мин. При этом нужно следить за тем, чтобы направление проливки жиклера водой соответствовало направлению прохождения через него бензина или воздуха. Уменьшить пропускную способность жиклера можно, расположив его между двумя бородками, вставленными с двух сторон в основания входной и выходной фасок калиброванного отверстия. Оперев один бородок в твердую поверхность и ударяя молотком по второму, осадите тело жиклера и тем самым уменьшите диаметр отверстия и пропускную способность.
