6. Двигатель ЗМЗ-4062

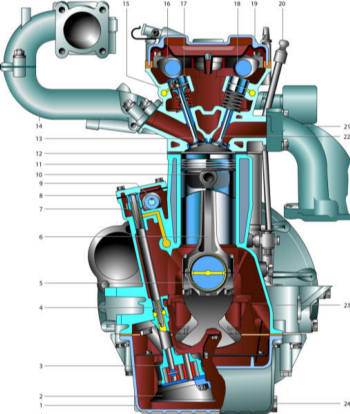

Поперечный разрез двигателя

1 – поддон картера;
2 – маслозаборник;
3 – масляный насос;
4 – валик привода масляного насоса;
5 – коленчатый вал;
6 – шатун;
7, 9 – ведомая и ведущая шестерни;
8 – крышка привода;
10 – поршневой палец;
11 – поршень;
12 – прокладка головки блока цилиндров;
13 – впускной клапан;

14 – впускной коллектор;
15 – головка блока цилиндров;
16 – распределительный вал впускных клапанов;
17 – гидротолкатель;
18 – распределительный вал выпускных клапанов;
19 – крышка головки блока цилиндров;
20 – маслоуказатель;
21 – выпускной коллектор;
22 – выпускной клапан;
23 – блок цилиндров;
24 – пробка маслосливная.

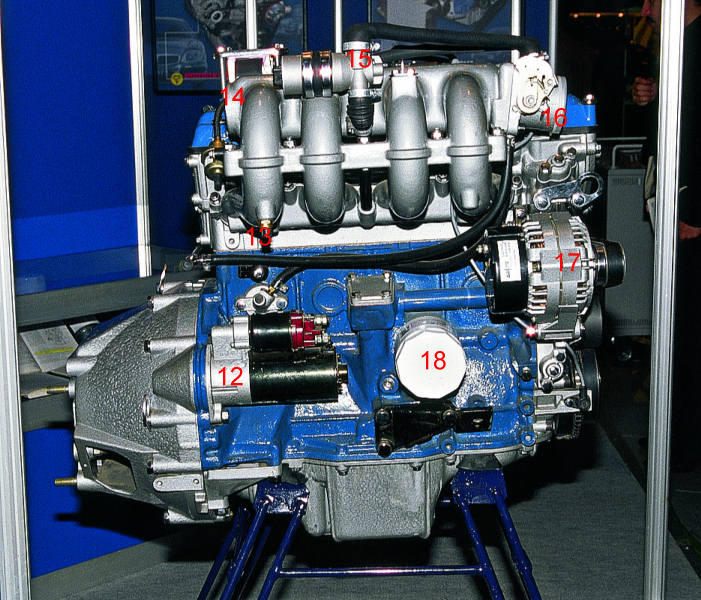

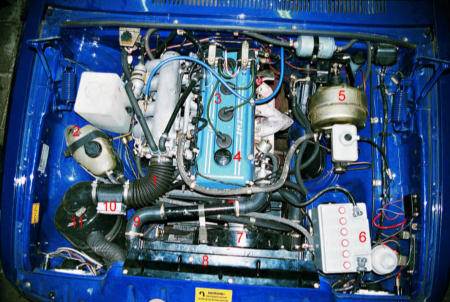

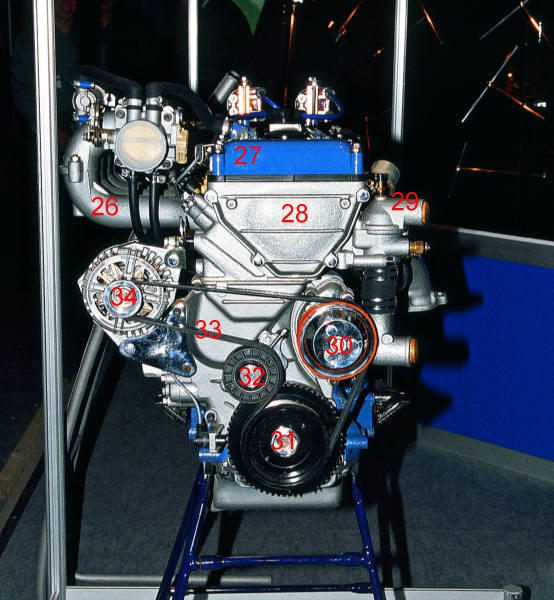

Размещение основных узлов и агрегатов двигателя


1 – воздушный шланг;
2 – расширительный бачок системы охлаждения;
3 – свечи зажигания;
4 – пробка маслозаливной горловины;
5 – вакуумный усилитель тормозов;
6 – аккумуляторная батарея;
7 – кожух вентилятора;
8 – радиатор;
9 – подводящий шланг радиатора;
10 – датчик массового расхода воздуха;
11 – воздушный фильтр;
12 – стартер;
13 – датчик температуры воздуха;
14 – ресивер;
15 – регулятор холостого хода;
16 – патрубок дросселя с датчиком положения распределительного вала;
17 – генератор;

18 – масляный фильтр;
19 – поддон картера;
20 – кронштейн опоры двигателя;
21 – выпускной коллектор;
22 – датчик указателя давления масла;
23 – катушки зажигания;
24 – масломерный щуп;
25 – картер сцепления;
26 – впускной коллектор;
27 – крышка головки блока цилиндров;
28 – передняя крышка головки блока цилиндров;
29 – термостат;
30 – шкив насоса охлаждающей жидкости;
31 – шкив коленчатого вала;
32 – натяжной ролик;
33 – поликлиновой ремень;
34 – шкив генератора.
