7.10.5. Снятие корпуса дроссельной заслонки

 ПОРЯДОК ВЫПОЛНЕНИЯ

Выключив зажигание, отключаем “минусовую” клемму аккумуляторной батареи. Отсоединяем разъем датчика положения дроссельной заслонки (см. Датчик положения дроссельной заслонки).

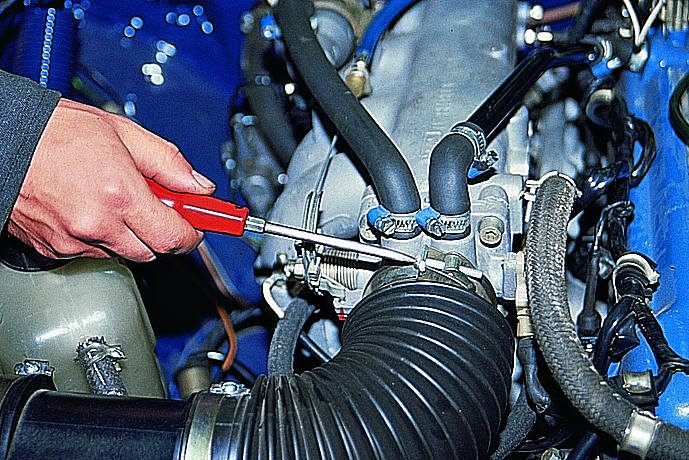

Отверткой ослабляем хомут шланга подвода воздуха к корпусу дроссельной заслонки и снимаем шланг.

Отсоединяем трос привода дроссельной заслонки (см. Замена троса привода дроссельной заслонки). Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).

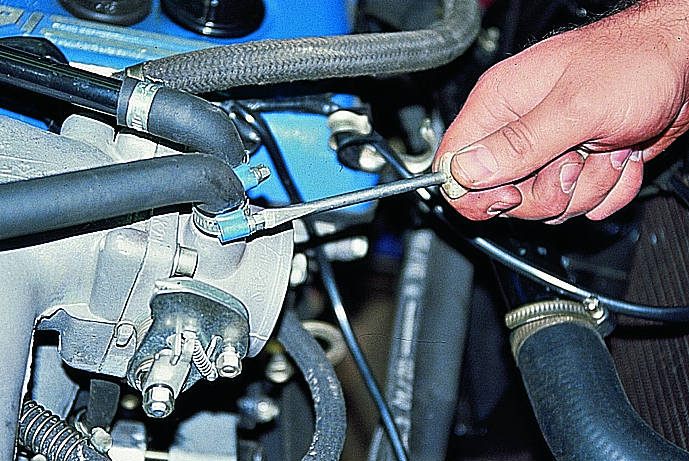

Отверткой ослабляем хомуты шлангов подвода охлаждающей жидкости,…

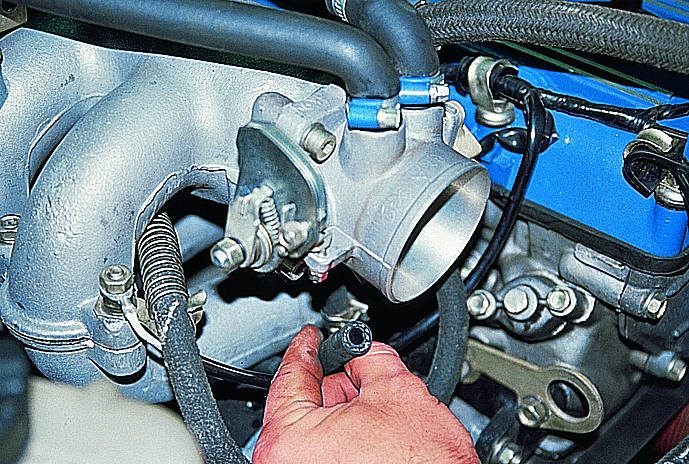

…снимаем шланги.

Отверткой ослабляем хомуты шлангов регулятора холостого хода, вентиляции картерных газов и снимаем шланги с патрубков корпуса дроссельной заслонки.

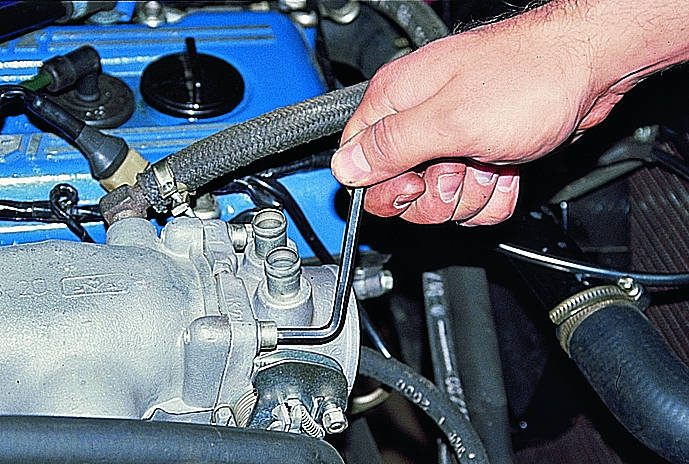

Шестигранным ключом “на 6” отворачиваем четыре болта крепления дроссельного патрубка к ресиверу…

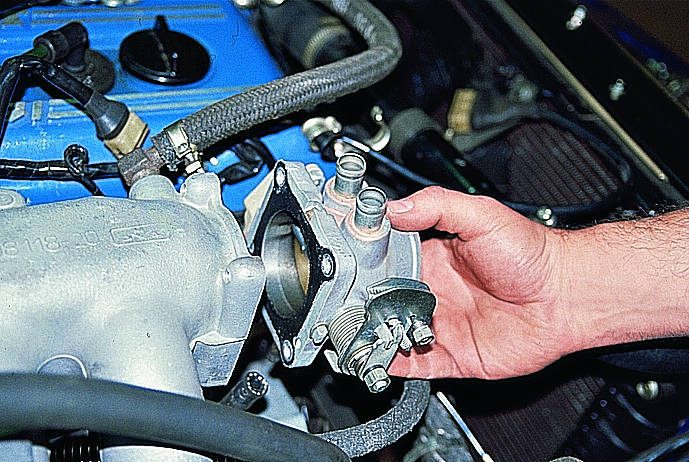

…и аккуратно, чтобы не повредить прокладку, снимаем его.

Устанавливаем корпус дроссельной заслонки в обратном порядке.
После установки нужно отрегулировать привод дроссельной заслонки (см. Регулировка привода дроссельной заслонки).
