7.5. Замена блока управления

 ПОРЯДОК ВЫПОЛНЕНИЯ

Электронный блок управления не подлежит ремонту и тестированию лицами, не обладающими специальным оборудованием и квалификацией.
Для замены блока управления выключаем зажигание и снимаем клеммы аккумуляторной батареи.

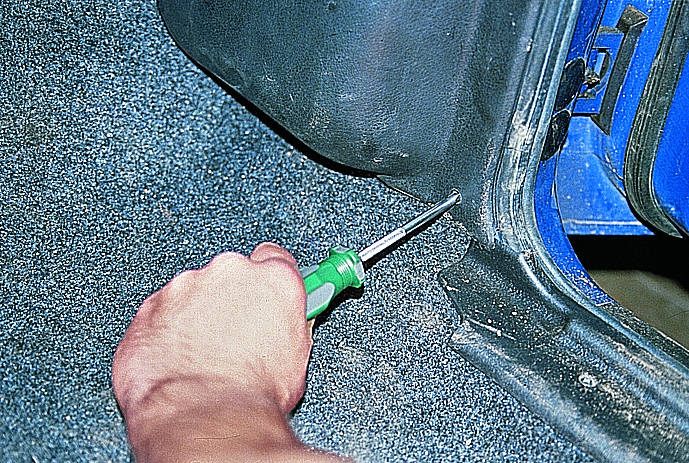

Отвернув крестообразной отверткой три самореза,...

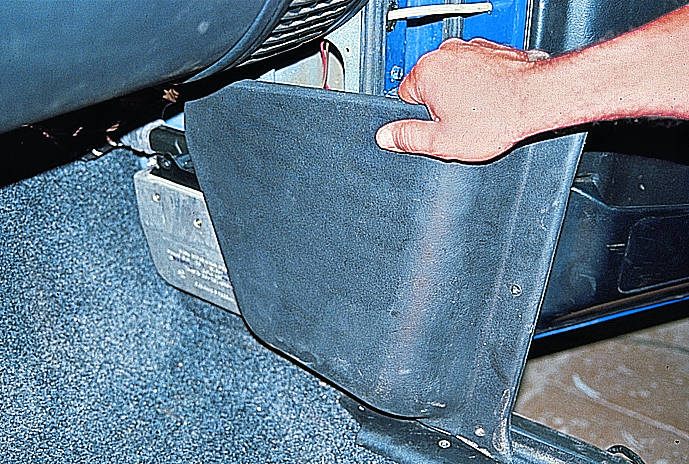

...снимаем правую обивку передка (см. соответствующий раздел главы Кузов).

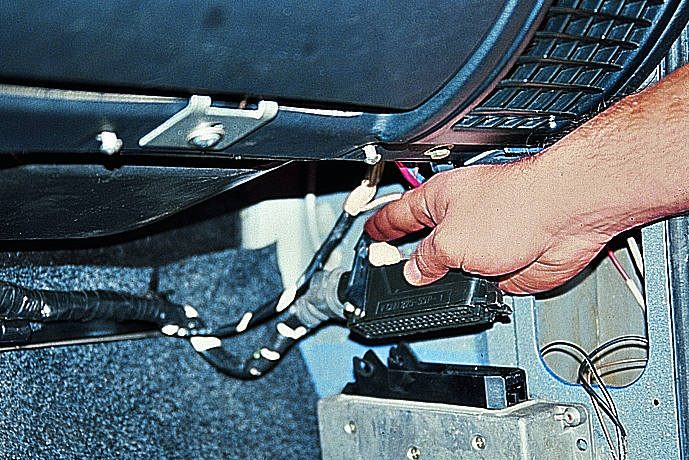

Отщелкнув замок, снимаем колодку с разъема блока управления.

ВНИМАНИЕ! Во избежание выхода из строя элементов блока управления, вызванного статическим зарядом, не прикасайтесь к штырям соединительного разъема.

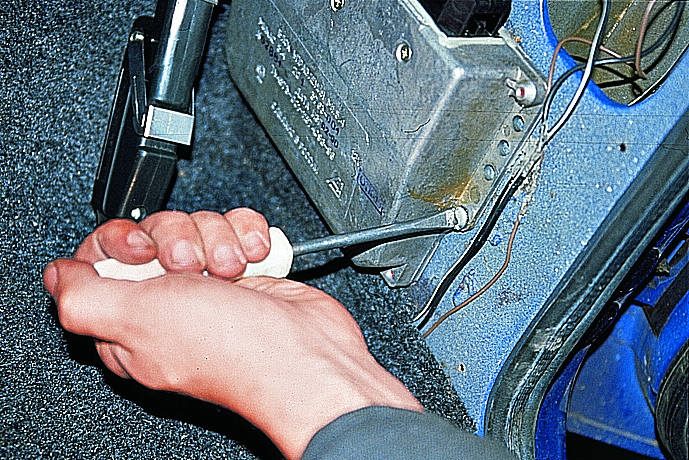

Отверткой отворачиваем винт крепления блока...

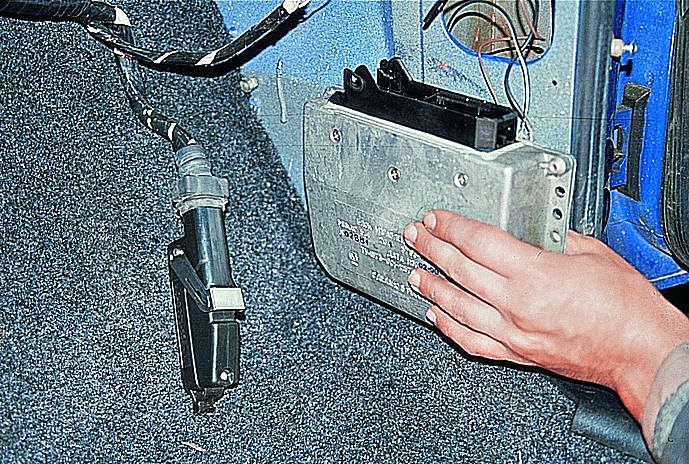

...и снимаем блок, потянув его на себя.

Устанавливая новый блок, убедитесь, что со стороны передней панели крепежная полка вошла в зацепление с фигурной головкой упорного винта.
Вставляя колодку в разъем блока не прилагайте чрезмерных усилий и не забудьте защелкнуть замок.

ВНИМАНИЕ! Клеммы аккумуляторной батареи подсоединяйте, только убедившись, что зажигание выключено.

После замены блока управления отрегулируйте содержание СО в отработавших газах (см. соответствующий раздел).
