7.7.10. Проверка датчиков

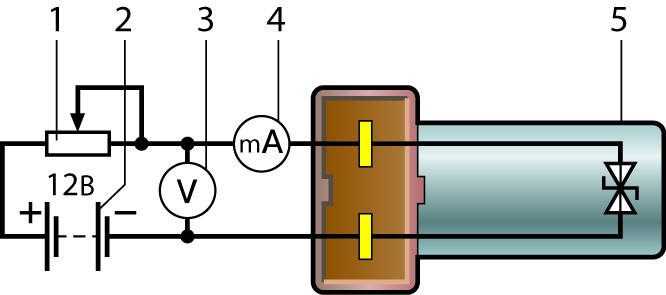

Электрическая схема проверки датчика температуры

1 – переменный резистор 10 кОм;
2 – аккумуляторная батарея;
3 – вольтметр;

4 – миллиамперметр;
5 – датчик.


 ПОРЯДОК ВЫПОЛНЕНИЯ

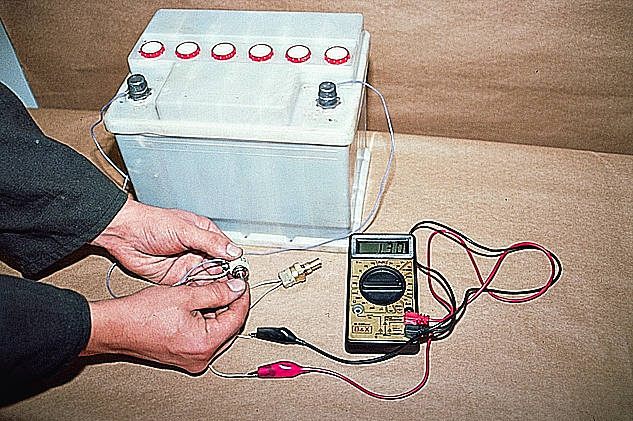

Надеваем на выводы датчика обрезки полихлорвиниловой трубки, вставляем в них оголенные на 7–8 мм концы проводов и собираем схему, изображенную ниже.
Последними подсоединяем провода к клеммам аккумуляторной батареи, убедившись, что схема собрана правильно.

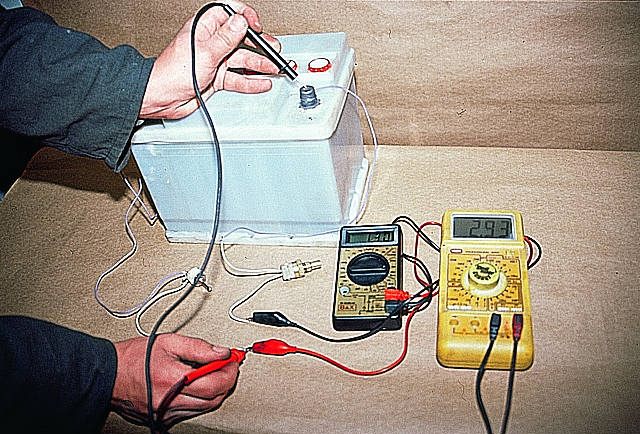

Переменным резистором при помощи миллиамперметра устанавливаем ток в цепи в интервале от 1 до 1,5 мА.

Вольтметром измеряем напряжение в цепи при комнатной температуре (около 20°С).

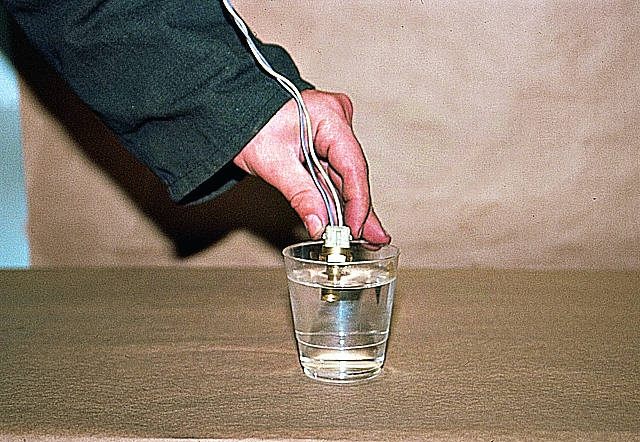

Последовательно опуская датчик в нагретую до температуры 25, 40, 60, 80, 90 и 100°С воду по показаниям вольтметра составляем тепловую характеристику датчика.

Характеристика датчика температуры*

Температура, °С

Напряжение, В
25
2,98
30
3,03
40
3,13
50
3,23
60
3,33
70
3,43
80
3,53
90
3,63
100
3,73

* Для датчика 19.3828 с током питания 1,5 мА.

У исправного датчика напряжение в цепи должно быть близким к величинам указанным в таблице.
Неисправный датчик заменяем.
Устанавливаем датчики температуры в обратной последовательности.
Перед установкой датчика охлаждающей жидкости на место, наносим на его резьбу герметик.
