7.9.4. Снятие форсунки

 ПОРЯДОК ВЫПОЛНЕНИЯ

Сбрасываем давление топлива в системе питания (см. Сброс давления бензина в системе питания).
Выключаем зажигание и снимаем “минусовую” клемму аккумуляторной батареи.
Отсоединяем разъем регулятора холостого хода (см. Регулятор добавочного воздуха).
Снимаем подводящий воздуховод и трос привода воздушной заслонки от дроссельного патрубка (см. Снятие корпуса дроссельной заслонки).

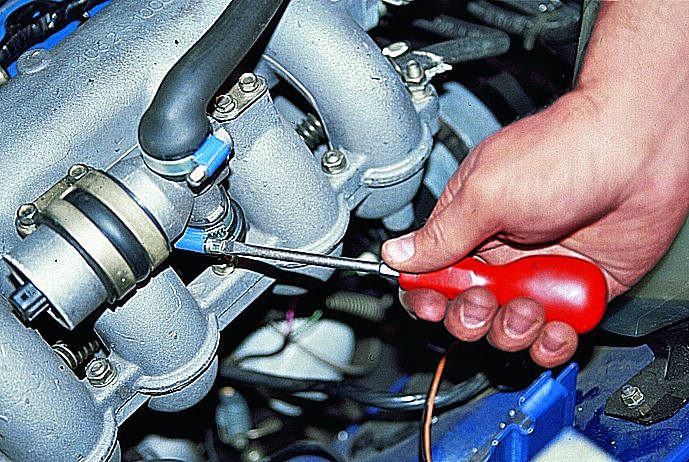

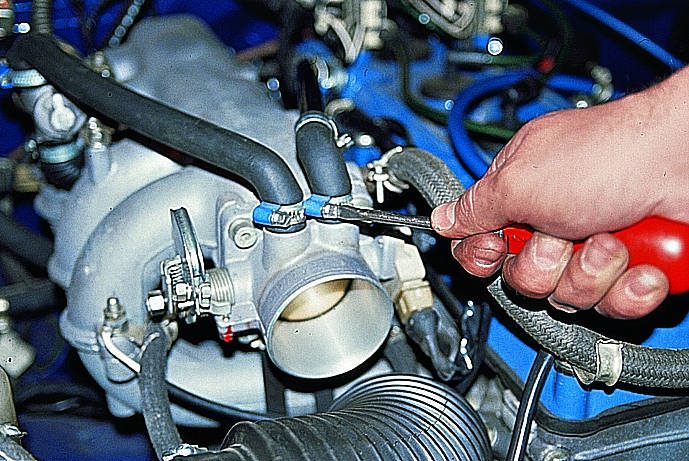

Отверткой ослабляем хомут нижнего (отводящего) шланга регулятора холостого хода.

Отверткой ослабив хомут, снимаем шланг системы вентиляции картера.

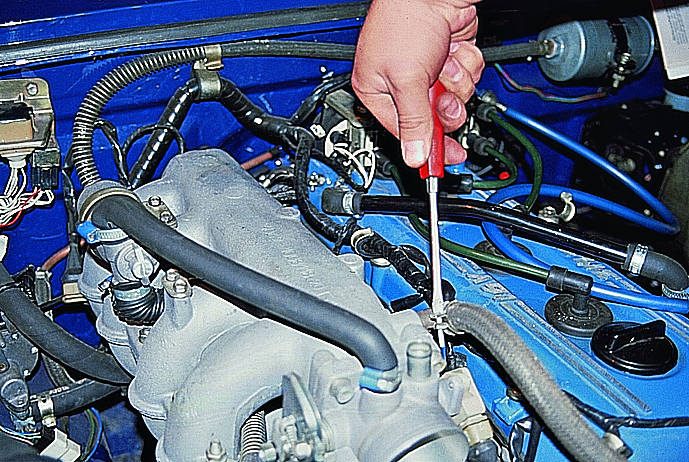

Отверткой ослабив хомут, снимаем шланг вакуумного усилителя тормозов.

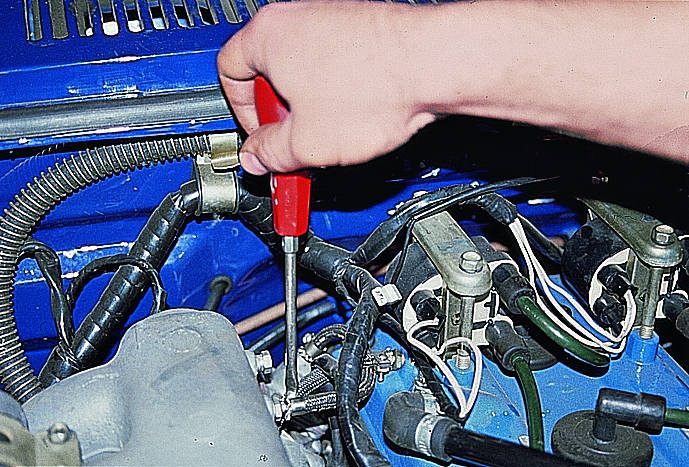

Отверткой ослабив хомут, снимаем шланг регулятора давления топлива.

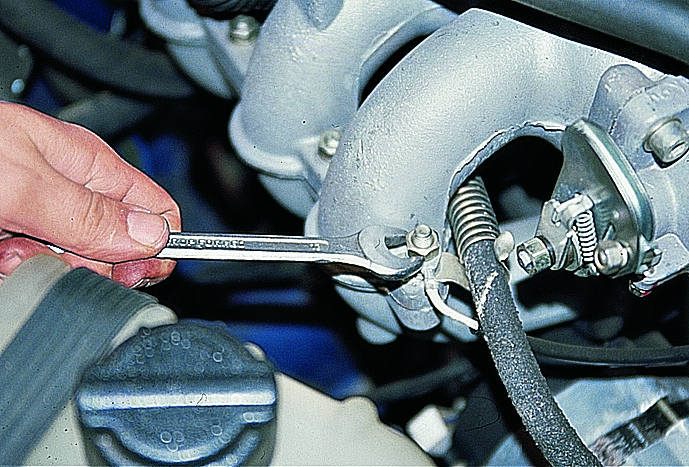

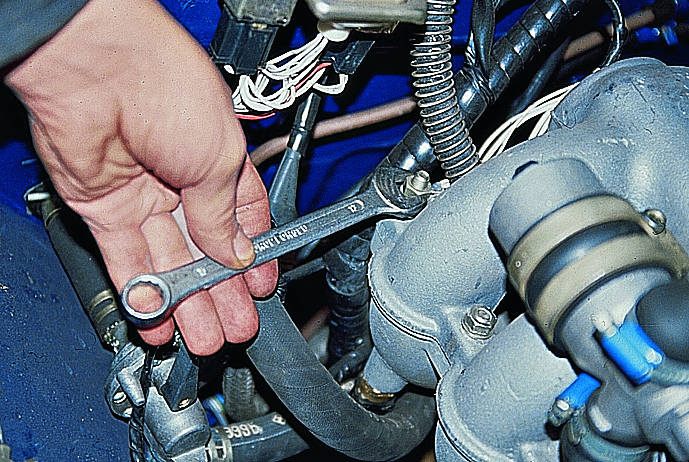

Ключом “на 13” отворачиваем гайку крепления наконечника провода “массы” к первой шпильке впускного коллектора.

Аналогично отсоединяем провод от последней шпильки впускного коллектора. Затем, отвернув ключом “на 13” остальные гайки шпилек впускного коллектора, снимаем ресивер.

Отверткой ослабив хомут,…

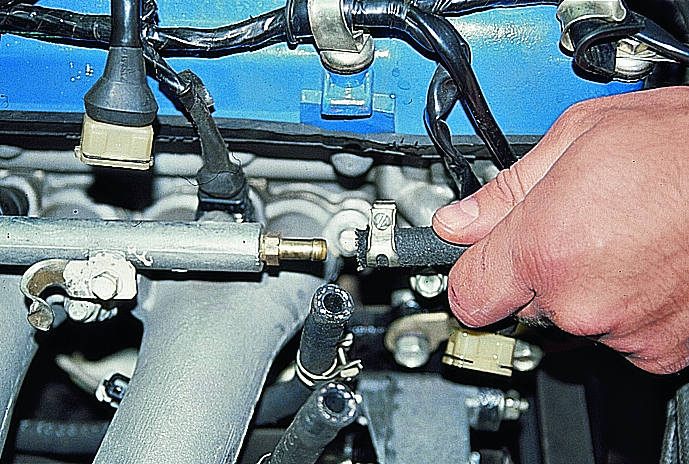

…снимаем со штуцера топливной рампы подводящий шланг.

Отверткой ослабив хомут, снимаем с патрубка системы холостого хода шланг вентиляции картера.

Отверткой ослабив хомут, снимаем сливной шланг со штуцера регулятора давления топлива.

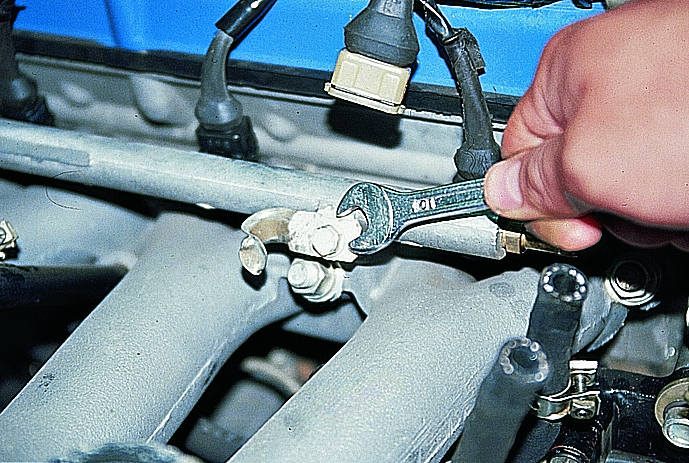

Ключом “на 10” отворачиваем два винта крепления топливной рампы к впускному трубопроводу и снимаем рампу.

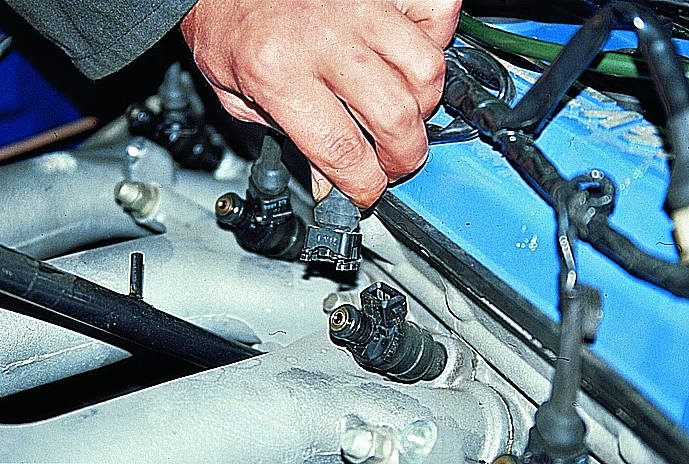

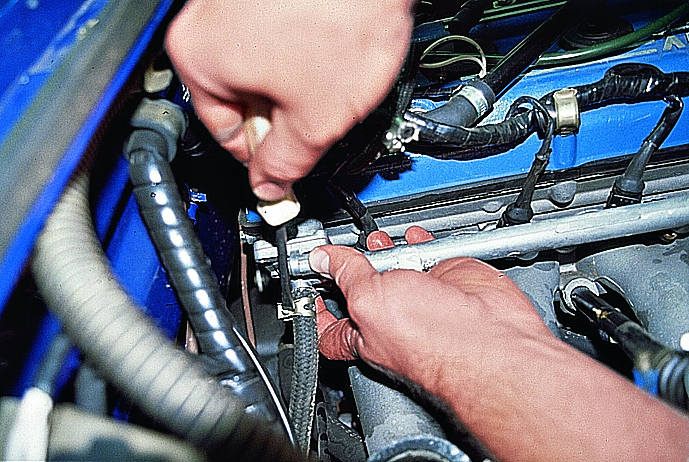

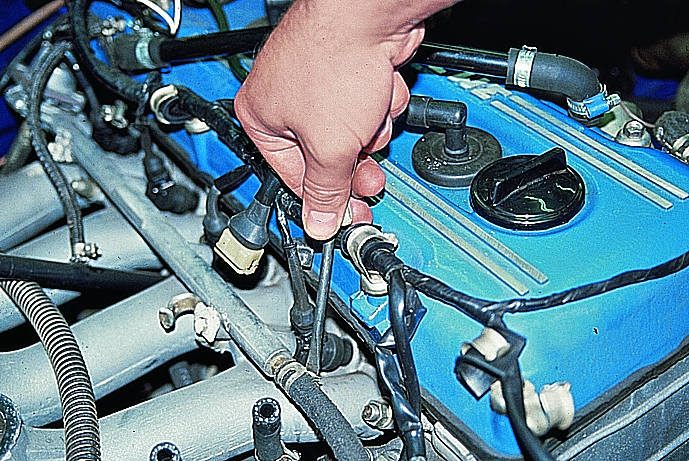

Поддев шилом пружинную защелку колодки, отсоединяем разъем от форсунки.

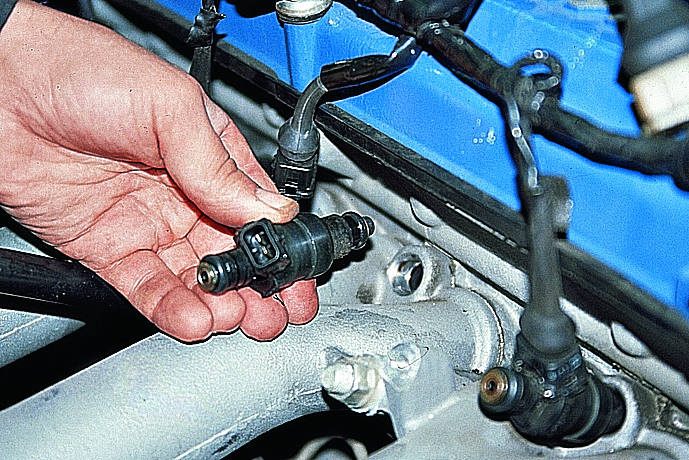

Извлекаем форсунку из коллектора.

Устанавливаем форсунку в обратном порядке.
