9.7.2. Проверка центрального переключателя света

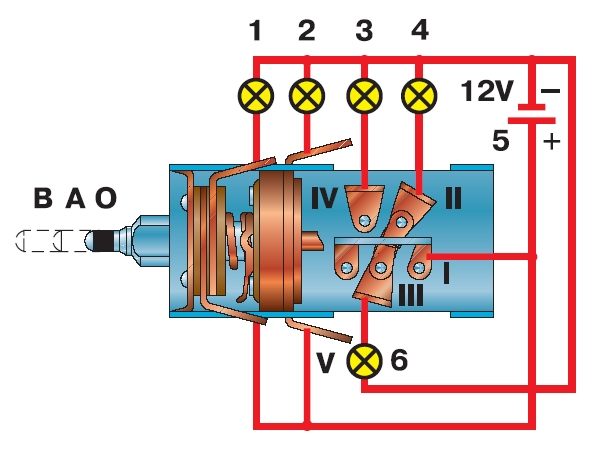

Рис. 9.11. Схема проверки центрального переключателя света: 1, 2, 3, 4, 6 – контрольные лампы; 5 – аккумуляторная батарея

Подсоедините контрольные лампы в соответствии со схемой на рис. 9.11. Шток переключателя должен находиться в положении О. При выдвинутом штоке переключателя в положение А должны загореться лампы 4 и 6, в положении В — лампы 3, 4 и 6. При повороте штока по часовой стрелке в положении А или В должна загореться лампа 2, при повороте против часовой стрелки яркость лампы 2 должна уменьшаться и при штоке, повернутом до упора, погаснуть, при этом должна загореться лампа 1. Если хотя бы одна из ламп не горит в соответствующем положении выключателя, выключатель замените (можно попробовать зачистить контакты, разобрав переключатель).
