10.4. Проверка состояния, снятие и установка тормозного диска

Процедура в равной степени применима к дисковым тормозным механизмам как передних, так и задних колес.

Проверка состояния

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте гайки крепления коле, поддомкратьте автомобиль и установите его на подпорки. Снимите соответствующее колесо, затем наверните пару колесных гаек обратно на крепежные шпильки, подложив под них шайбы толщиной 3 мм с целью фиксации тормозного диска (если два винта крепления диска еще не вывернуты, необходимость в наворачивании гаек отпадает). При проверке диска заднего тормозного механизма не забудьте отпустить стояночный тормоз.
2. Снимите тормозной суппорт (см. Раздел Снятие и установка суппортов дисковых тормозных механизмов) и подвяжите его в стороне проволокой к элементу подвески, не отсоединяя тормозного шланга.

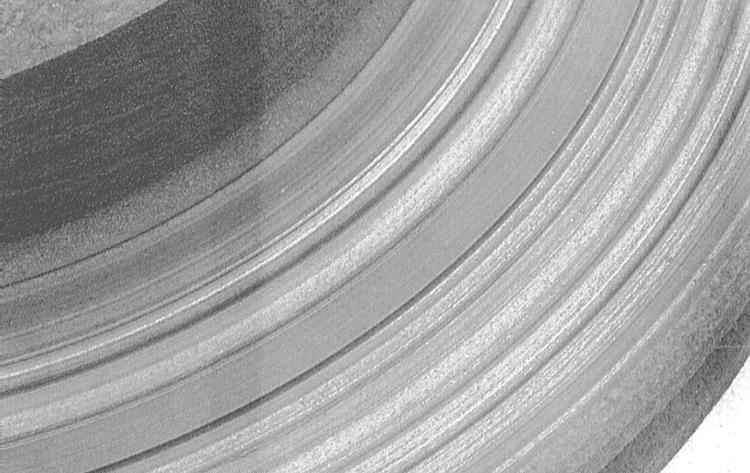

3. Произведите визуальную проверку состояния рабочей поверхности диска. Легкие дефекты могут быть устранены при помощи мелкозернистой наждачной бумаги. Для удаления борозд глубиной более 0.38 мм диск следует подвергнуть проточке. Помните, что осмотр диска должен производиться с обеих его сторон.

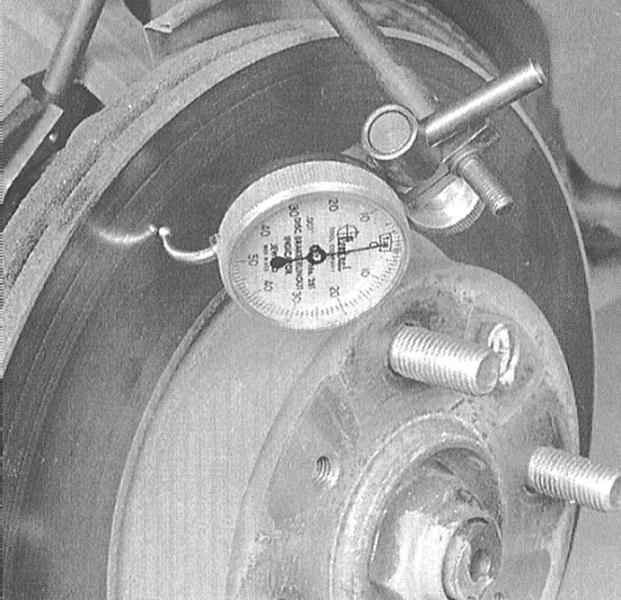

4. Если во время торможения замечались пульсации педали, следует оценить величину бокового биения тормозного диска. Закрепите циферблатный измеритель плунжерного типа (DTI) на расстоянии около 12.7 мм от наружного края диска.

5. Обнулите прибор и начинайте вращать диск. Результат измерения не должен выходить за пределы оговоренного в Спецификациях допустимого диапазона, в противном случае диск необходимо отдать в проточку.

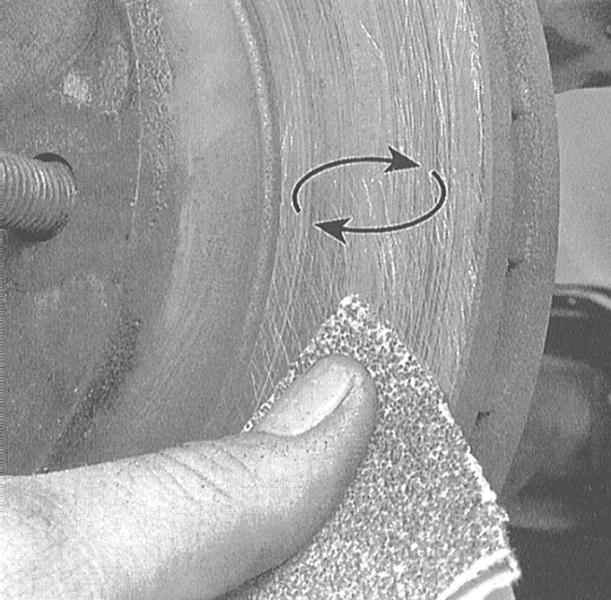

Составители настоящего Руководства рекомендуют производить проточку дисков вне зависимости от их состояния с целью удаления с рабочих поверхностей всякого рода дефектов. На крайний случай можно ограничиться обработкой диска мелкозернистой наждачной бумагой.

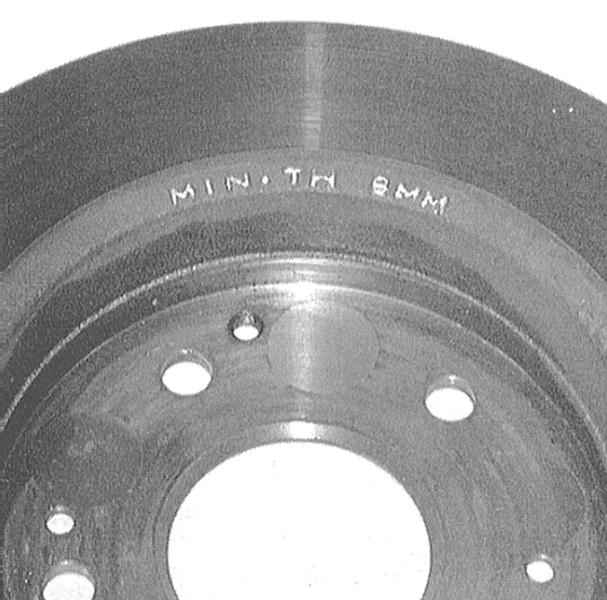

6. При проточке диска следует уделить особое внимание соблюдению требований Спецификаций к его минимальной допустимой толщине. На торцевой поверхности диска предусмотрена соответствующая маркировка.

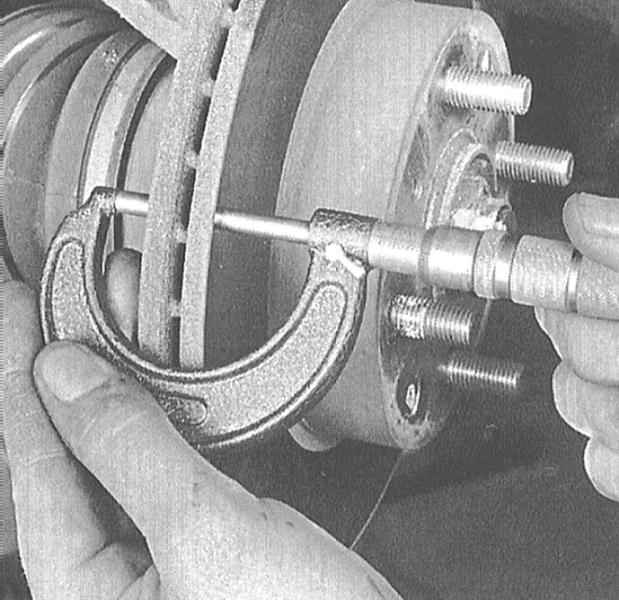

7. Измерение толщины диска производится при помощи микрометра.

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

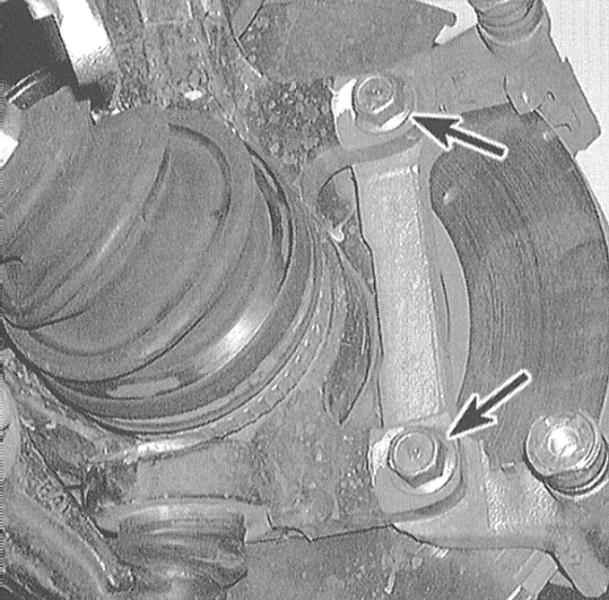

1. Выверните два болта крепления анкерной скобы суппорта к поворотному кулаку,

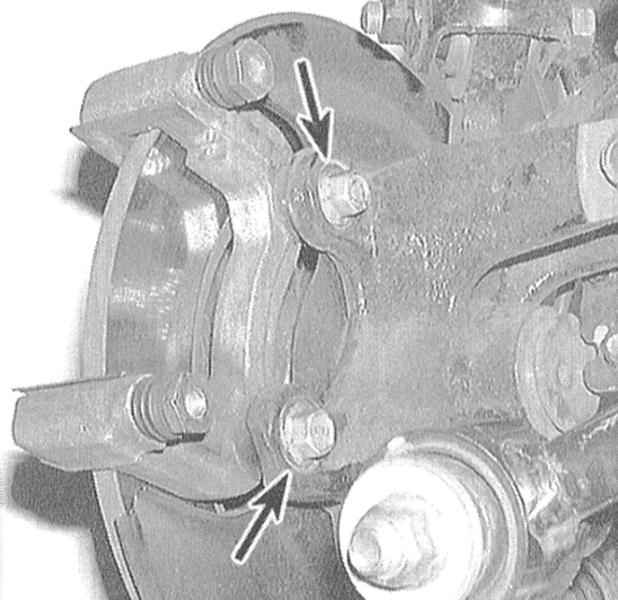

2. или (на тормозном механизме заднего колеса) болты крепления скобы к ступичной сборке. Снимите скобу.

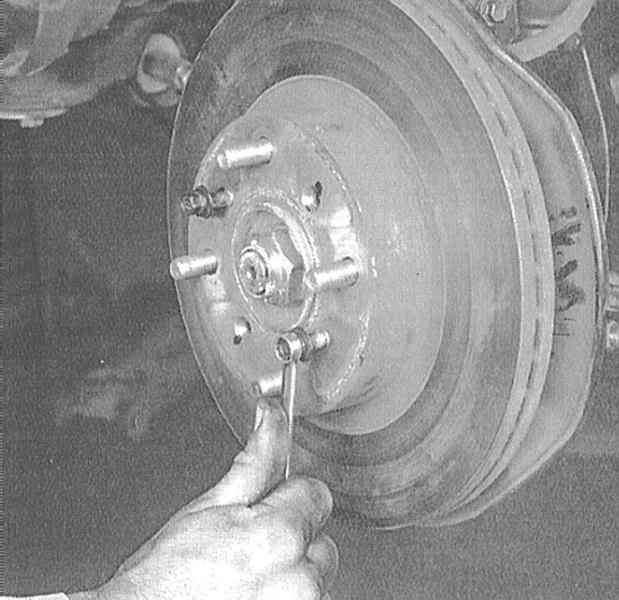

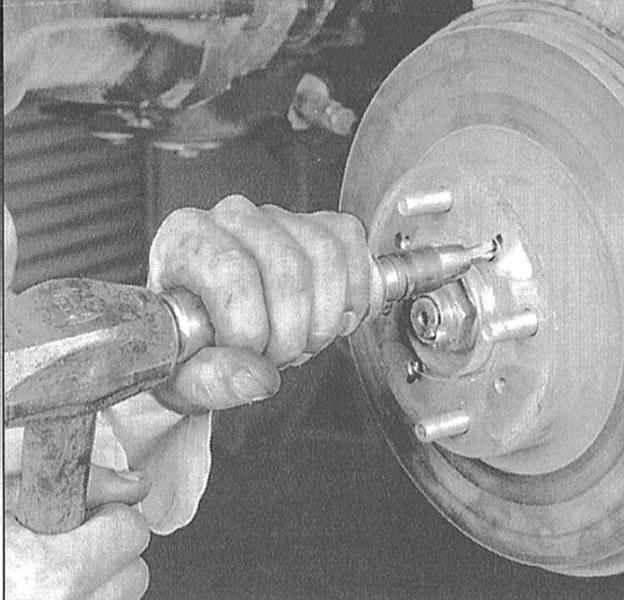

3. Снимите две колесные гайки, использовавшиеся для фиксации диска на ступице/выверните два крепежных винта. Снимите диск со ступицы колеса.

4. Если диск “прикипел” к ступице, его можно выжать путем вворачивания в крепежные отверстия пары болтов подходящего размера. Затягивайте болты равномерно и постепенно до тех пор, пока диск полностью не освободится. При снятии диска постарайтесь не повредить резьбу шпилек крепления колеса.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Аккуратно наденьте диск на ступицу (вновь постарайтесь не повредить колесные шпильки). Вверните и прочно затяните крепежные винты.
2. Установите на диск анкерную скобу суппорта. Затяните болты крепления скобы и суппорта с требуемым усилием.
3. Установите на место колесо, опустите автомобиль на землю и затяните колесные гайки с требуемым усилием (см. Спецификации к Главе Настройки и текущее обслуживание). Несколько раз выжмите тормозную педаль/взведите рычаг стояночного тормоза с целью усадки колодок на диске. Если тормозные шланги не отсоединялись, необходимость в прокачивании гидравлической системы отсутствует. Прежде чем приступать к эксплуатации автомобиля, удостоверьтесь в исправности функционирования тормозов.
