13. Бортовое электрооборудование
Спецификации
Предохранители и реле
|

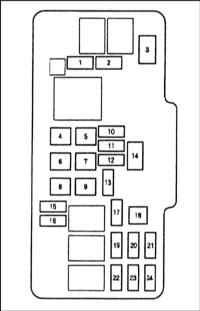

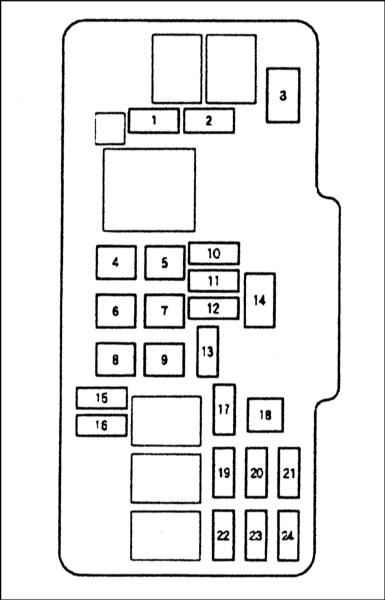

Монтажный блок, расположенный в двигательном отсеке автомобиля
|
|
Номер предохранителя
|
Защищаемый контур
|
|
1
|
Реле вентилятора теплообменника испарителя кондиционера воздуха
|
|
2
|
Ближний свет
|
|
3
|
Главный предохранитель системы зажигания
|
|
4
|
Реле электрообогревателя заднего стекла
|
|
5
|
Электромотор вентилятора отопителя
|
|
6
|
Электрообогрев сидений*
|
|
7
|
Передние противотуманные фары/электроприводы регулировки положения
передних сидений*
|
|
8
|
Электропривод стеклоподъемников
|
|
9
|
Огни заднего хода, муфта сцепления компрессора кондиционера
воздуха
|
|
10
|
Запасной предохранитель
|
|
11
|
Запасной предохранитель
|
|
12
|
Запасной предохранитель
|
|
13
|
Электромотор вентилятора системы охлаждения
|
|
14
|
Аккумуляторная батарея
|
|
15
|
Запасной предохранитель
|
|
16
|
Запасной предохранитель
|
|
17
|
Аварийная сигнализация
|
|
18
|
Электромотор гидравлического насоса ABS*
|
|
19
|
ABS
|
|
20
|
Стоп-сигналы
|
|
21
|
ABS F/S
|
|
22
|
Правые фары
|
|
23
|
Освещение
|
|

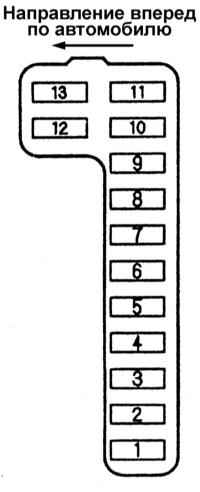

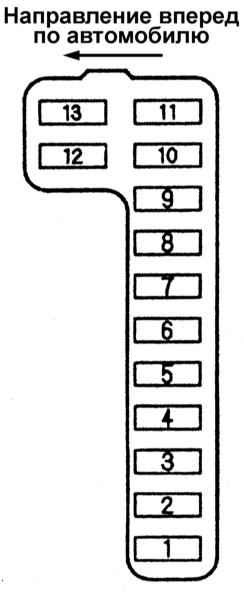

Монтажный блок, расположенный слева под панелью приборов
Монтажный блок, расположенный под панелью приборов с водительской стороны
автомобиля
|
|
Номер предохранителя
|
Защищаемый контур
|
|
1
|
Электрический топливный насос
|
|
2
|
Дополнительная система безопасности (SRS)
|
|
3
|
Реле отопителя; реле муфты сцепления кондиционера воздуха*;
реле вентилятора системы охлаждения
|
|
4
|
Электропривод регулировки положения зеркал заднего вида
|
|
5
|
ABS
|
|
6
|
Блок управления двигателем; тепмостат*
|
|
7
|
Омывание ветрового стекла; реле управления электроприводом
верхнего люка*
|
|
8
|
Реле вентилятора кондиционера воздуха
|
|
9
|
Огни заднего хода; подсветка приборов
|
|
10
|
Указатели поворотов
|
|
11
|
Катушка зажигания
|
|
12
|
Очистители ветрового стекла
|
|
13
|
Цепь управления стартера
|
|
* Для моделей с соответствующей комплектацией.
|
|

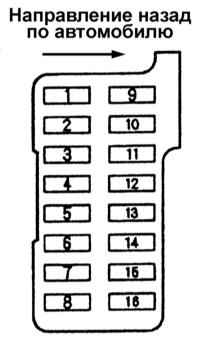

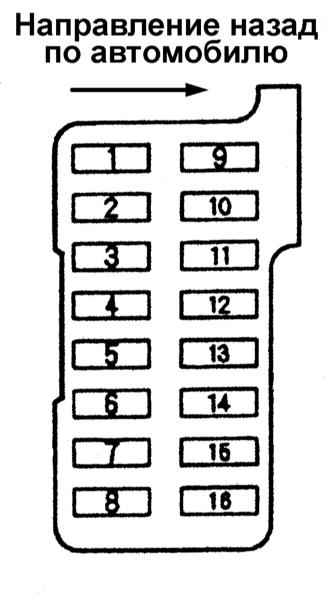

Монтажный блок, расположенный справа под панелью приборов
Монтажный блок, расположенный под панелью приборов со стороны пассажира
|
|
Номер предохранителя
|
Защищаемый контур
|
|
1
|
Электропривод стеклоподъемников передних дверей*
|
|
2
|
Электропривод складывание спинок заднего сиденья*
|
|
3
|
Омывание линз головных фар*
|
|
4
|
Электропривод регулировки положения водительского сиденья
в продольном направлении*
|
|
5
|
Задние туманные фонари
|
|
6
|
Вентилятор отопителя
|
|
7
|
Электропривод стеклоподъемников задних дверей*
|
|
8
|
Регуляторы стеклоподъемников передних дверей*
|
|
9
|
Магнитола; прикуриватель
|
|
10
|
Система BOSE
|
|
11
|
Внутреннее освещение салона; подсветка замка зажигания
|
|
12
|
Единый замок
|
|
13
|
Часы; огни заднего хода
|
|
14
|
Электроподогрев сидений*
|
|
15
|
Электропривод верхнего люка*
|
|
16
|
Регуляторы стеклоподъемников задних дверей*
|
|
* Для моделей с соответствующей комплектацией.
|
|
Монтажный блок, расположенный в двигательном отсеке
|
|
Аккумуляторная батарея
|
|
Напряжение, В
|
12
|
|
Электрическая емкость при 5-часовом разряде, Ач
|
|
Модели 1.6 л
|
47
|
|
Модели 1.8, 2.0 и 2.2 л
|
57
|
|
Мощность ламп осветительных и сигнальных приборов, Вт
|
|
Передние фары
|
|
Ближний свет*
|
55
|
|
Дальний свет
|
55
|
|
Передние указатели поворотов
|
21
|
|
Передние габаритные огни
|
5
|
|
Противотуманные фары
|
55
|
|
Боковые повторители указателей поворотов
|
5
|
|
Задние указатели поворотов
|
21
|
|
Стоп-сигналы
|
21
|
|
Задние габаритные огни
|
5
|
|
Огни заднего хода
|
21
|
|
Стоп-сигнал верхнего уровня
|
5
|
|
Задние туманные фонари
|
21
|
|
Фонари подсветки номерного знака
|
5
|
|
Салонные светильники
|
|
Передние
|
5
|
|
Задние
|
5
|
|
Фонарь освещения багажного отделения
|
5
|
|
*Только для модификаций R-типа. Лампы, установленные в фарах
ближнего света, представляют собой газоразрядные ксеноновые высоковольтные
трубки (D2S).
|
|
Прежде чем приступать к обслуживанию компонентов систем
бортового электрооборудования ознакомьтесь с требованиями правил техники
безопасности при работе с электрическими приборами.
|
Автомобиль оборудован 12-вольтной бортовой системой электропитания с заземлением
по отрицательному полюсу. Подача электроэнергии к осветительным приборам и прочим
потребителям осуществляется от аккумуляторной батареи свинцово-кислотного типа,
подзарядка которой производится от генератора переменного тока.
В настоящей Главе приводится описание процедур ремонта и обслуживания электрических
компонентов, установленных на автомобиле и не имеющих непосредственного отношения
к работе двигателя.
Прежде чем приступать к обслуживанию компонентов бортового электрооборудования,
во избежание получения электрического шока, либо возгорания в результате случайного
короткого замыкания, следует отсоединить отрицательный провод от батареи. Регулярно
проверяйте состояние жгутов электропроводки и надежность крепления их в промежуточных
фиксаторах, хомутах и обвязках. Следите, чтобы изоляция проводов не протиралась
при контакте с расположенными по соседству со жгутом компонентами.
|
|
Если установленная на автомобиле стереосистема оборудована
охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что
располагаете правильной комбинацией для ввода аудиосистемы в действие!
|
|
