4.3. Проверка состояния вентиляторов системы охлаждения и цепей их включения,замена вентиляторов

Старайтесь не прикасаться к лопастям крыльчаток руками, инструментом и деталями одежды. Во избежание получения травмы или повреждения оборудования, не запускайте двигатель при неисправном вентиляторе. Не предпринимайте попыток отремонтировать сломанные лопасти крыльчатки, - меняйте ее в сборе!

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

На всех моделях, оборудованных К/В, предусмотрено два вентилятора - один для обдува радиатора системы охлаждения двигателя, и второй для обдува конденсатора системы кондиционирования. Описываемые ниже процедуры одинаково применимы к обоим вентиляторам.

1. Для проверки исправности функционирования электромотора привода вентилятора рассоедините разъем его проводки. Теперь, при помощи оборудованного предохранителем прово- да-перемычки подсоедините вентилятор непосредственно к батарее. Если крыльчатка не начнет вращаться, замените электромотор.

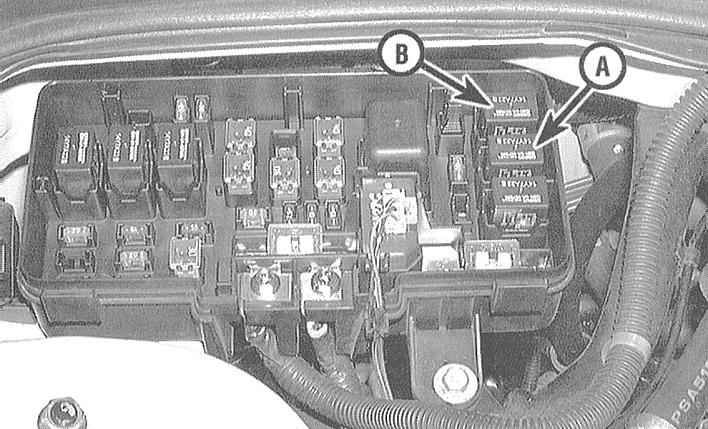

2. Если мотор в порядке, проверьте состояние предохранителей вентилятора системы охлаждения (предохранители помещены в монтажный блок, находящийся слева под панелью приборов, на моделях V6 проверьте предохранители #3 и #6, на 4-цилиндровых - #4), датчика(ов)-выключателя(ей) вентилятора(ов), реле вентилятора системы охлаждения, реле вентилятора К/В (монтажный блок в двигательном отсеке) и соединительной электропроводки соответствующего контура.

на 4-цилиндровых моделях предусмотрен только один датчик-выключатель вентилятора системы охлаждения, на моделях V6 таких датчиков-выключателей два (“А” и “В”).

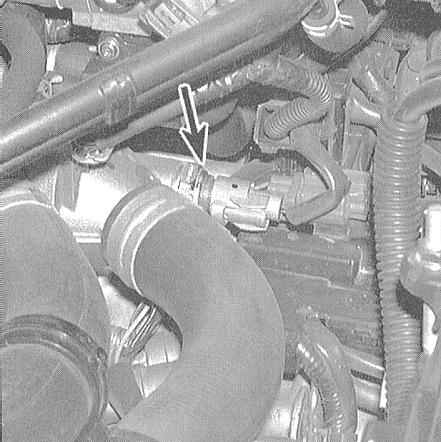

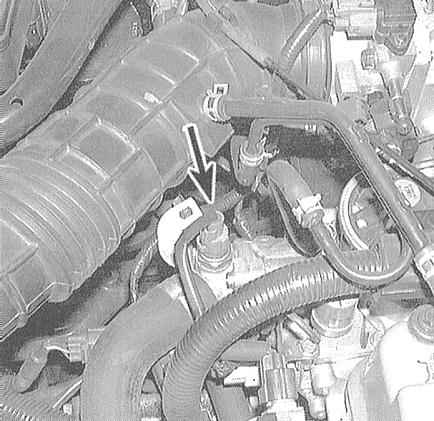

3. Для проверки исправности функционирования любого из датчиков-выключателей вентилятора системы охлаждения, отсоедините разъем его электропроводки. Запустите двигатель и при помощи омметра удостоверьтесь в отсутствии проводимости между клеммами датчика-выключателя при холодном двигателе (ниже 88°С проводимость должна отсутствовать). Замыкание датчика-выключателя должно происходить после прогрева охлаждающей жидкости до температуры свыше 92 ÷ 96 °С. Температура замыкания датчика-выключателя конденсатора К/В составляет 108°С. В случае нарушения описанной зависимости наличия проводимости замените неисправный датчик-выключатель. Размыкание каждого из датчиков-выключателей должно происходить при температуре на 3 ÷ 8 градусов ниже температуры их замыкания.

Не оставляйте двигатель работающим при отсоединенных датчиках-выключателях дольше, чем это необходимо для проведения описанных проверок. Не тяните с восстановлением исходного подсоединения электропроводки, затем, дав вентилятору немного повращаться, выключите зажигание.

4. На 4-цилиндровых моделях предусмотрен только один термочувствительный датчик-выключатель, контролирующий функционирование вентиляторов обеих систем (охлаждения и кондиционирования воздуха). На моделях V6 таких датчиков-выключателей два - по одному для каждой из систем.

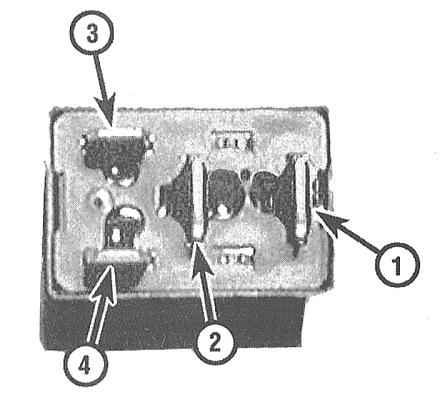

5. Для проверки реле вентиляторов, извлеките соответствующее реле из своего гнезда в монтажном блоке, подсоедините к батарее клемму 3 и заземлите клемму 4. Исправное реле должно замкнуться, создав проводимость между клеммами 1 и 2, которая должна исчезнуть при отключении питания.

Проверка вентиляторного модуля управления

 ПОРЯДОК ВЫПОЛНЕНИЯ

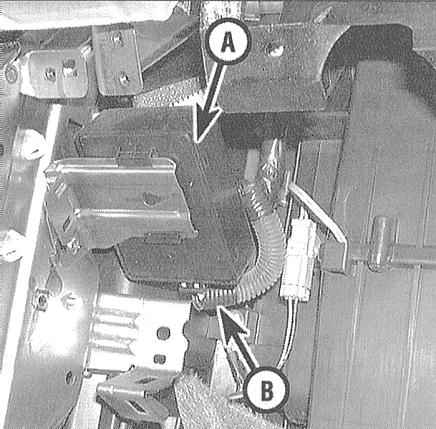

1. На моделях V6 функционированием вентилятора системы охлаждения управляет специальный электронный модуль, расположенный под коленным упором переднего пассажира. Снимите упор (см. Главу Кузов). Прозондируйте клеммы каждого из проводов с обратной стороны разъема модуля острым щупом при двух положениях замка зажигания (ON и OFF). Соблюдайте осторожность - постарайтесь на проколоть изоляцию.

2. Удостоверьтесь в наличии проводимости между клеммой черного провода и массой. Если проводимость отсутствует, проверьте исправность контура заземления.
3. Удостоверьтесь в наличии напряжения батареи на клеммах следующих проводов: белого, черно-желтого-1, черно-желтого-2, желто-белого и желтого. Если напряжение отсутствует, проверьте состояние соответствующих предохранителей в обоих монтажных блоках (под панелью приборов и в двигательном отсеке).
4. Вновь включите зажигание, восстановив исходное подключение электропроводки. Заземлите клемму зеленого провода на массу. Если вентиляторы не сработают, проверьте на обрыв зеленый, желтый и желто-белый провода
5. Измерьте напряжение на клемме бело-зеленого провода. Требуемое значение при температуре двигателя ниже 107 °С составляет 11 ÷ 12 В, - в противном случае проверьте нет ли короткого замыкания на массу корпуса, оцените состояние модуля управления и термочувствительного датчика-выключателя.
6. Прежде чем испытывать новый модуль, отсоедините оба вентиляторных реле и удостоверьтесь в отсутствии проводимости между клеммой желтого/желто-белого провода и массой (установите на омметре диапазон измерения 20 Ком). Если проводимость имеет место, новый модуль при включении также выйдет из строя.

Замена

 ПОРЯДОК ВЫПОЛНЕНИЯ

Описываемые ниже процедуры одинаково применимы к обоим вентиляторам.

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Взведите стояночный тормоз и подоприте задние колеса автомобиля противооткатными башмаками. Поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите нижний брызгозащитный экран радиатора.

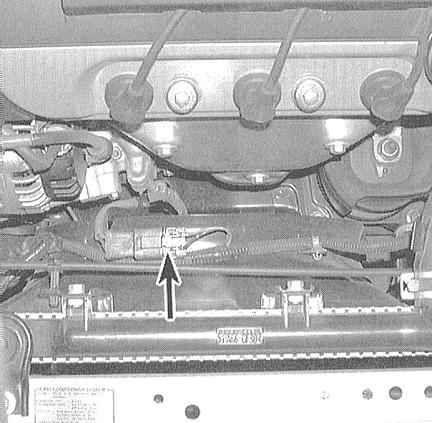

3. Продев маленькую отвертку в разъем, отпустите стопорный язычок и отсоедините электропроводку вентилятора.

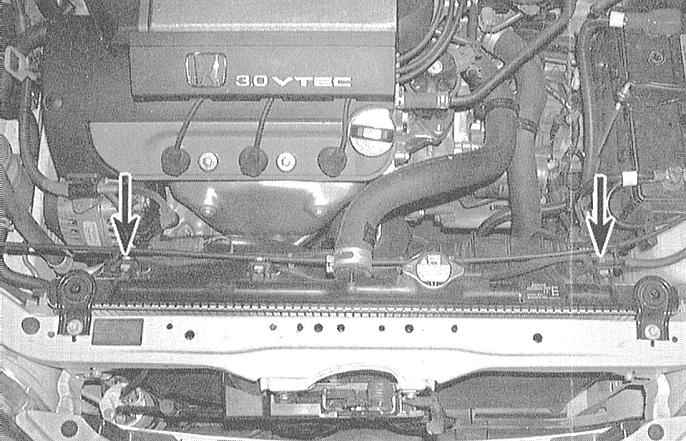

На моделях, оборудованных системой управления скоростью, высвободите приводной трос темпостата из двух пластмассовых фиксаторов сверху на кожухах вентиляторов.

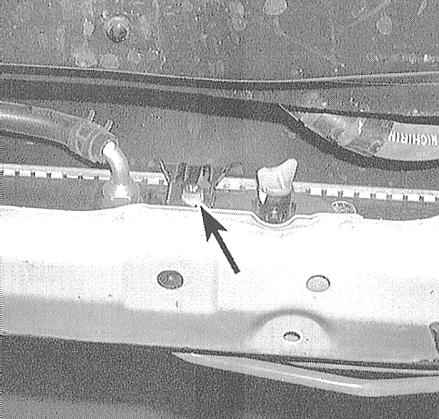

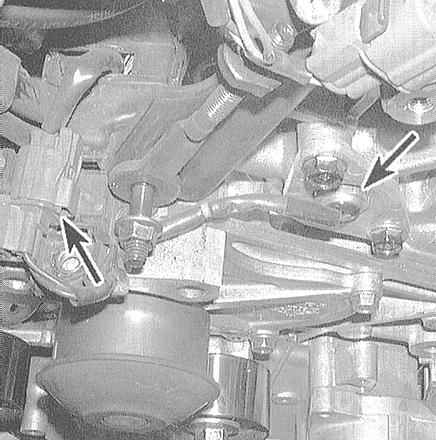

4. На сборке вентилятора системы кондиционирования воздуха выверните нижний крепежный болт

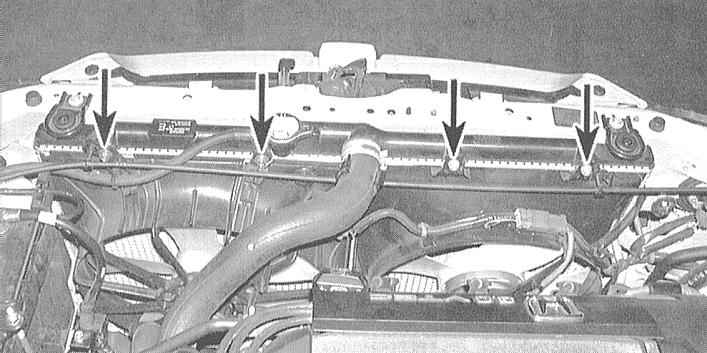

5. Отболтите вентилятор от верхней части радиатора.

6. Аккуратно извлеките вентилятор из двигательного отсека.

При соответствующей комплектации необходимо отвести в сторону высвобожденный из фиксаторов приводной трос темпостата.

7. Для снятия крыльчатки с вала мотора отдайте центральную гайку.

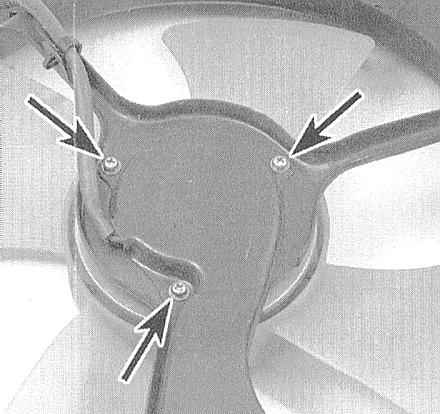

8. Для снятия приводного электромотора с кожуха вентилятора выверните крепежные винты.

9. Установка производится в обратном порядке.
