7.16. Система управляемой вентиляции картера (PCV)

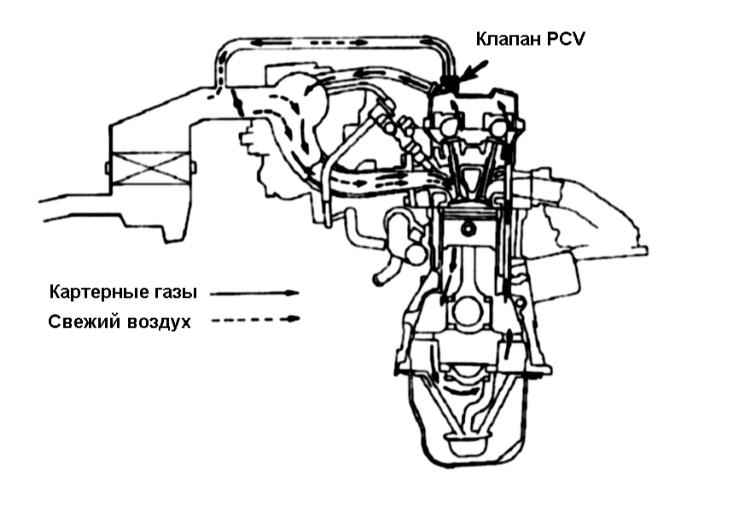

Система PCV (см. сопроводительную иллюстрацию) служит для снижения эмиссии в атмосферу углеводородных соединений за счет вывода из двигателя картерных газов. Продувка блока осуществляется путем прогонки поступающего из воздухоочистителя свежего воздуха через картер, в котором он смешивается с накопившимися испарениями и прорвавшимися из камер сгорания газами и выводится через клапан PCV во впускной трубопровод.

К числу основных компонентов системы относятся клапан PCV, фильтр продувки и комплект вакуумных шлангов, соединяющих перечисленные устройства с двигателем.

С целью поддержания стабильности оборотов холостого хода клапан PCV перекрывает поток продувки при глубоком разрежении во впускном трубопроводе. В случае нарушения исправности функционирования двигателя (как, например, при изнашивании поршневых колец) система производит отвод избытка картерных газов через вентиляционную трубку обратно в воздухоочиститель.

Описание процедур проверки и замены клапана PCV приведено в Разделе Проверка и замена клапана системы управляемой вентиляции картера (PCV).
