8.2.7. Снятие и установка 4-ступенчатой и автоматической трансмиссии (АТ)

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите рукав воздухозаборника и кожух воздухоочистителя (см. Главу Системы питания и выпуска).
3. Снимите батарею и ее опорный поддон (см. Главу Электрооборудование двигателя). Отсоедините шину заземления от картера трансмиссии.
4. Отсоедините электропроводку, выверните крепежные болты и снимите сборку стартера (см. Главу Электрооборудование двигателя).
5. Отсоедините электропроводку от VSS и электромагнитных клапанов управления трансмиссией (см. Разделы Регулировка и замена датчика-выключателя положения трансмиссии и Проверка и замена электромагнитных клапанов управления функционированием трансмиссии).
6. Поддомкратьте автомобиль и установите его на подпорки. Снимите передние колеса.
7. Вывесьте силовой агрегат сверху при помощи лебедки, либо уложенной поверх краев капота балки.
8. На 4-цилиндровых моделях выверните болты крепления кронштейна опоры силового агрегата к трансмиссии. На моделях V6 отдайте гайку крепления подушки передней опоры агрегата к кронштейну.
9. Снимите защиту картера.
10. Слейте из трансмиссии ATF. При вворачивании на место сливной пробки не забудьте заменить ее уплотнительную шайбу.

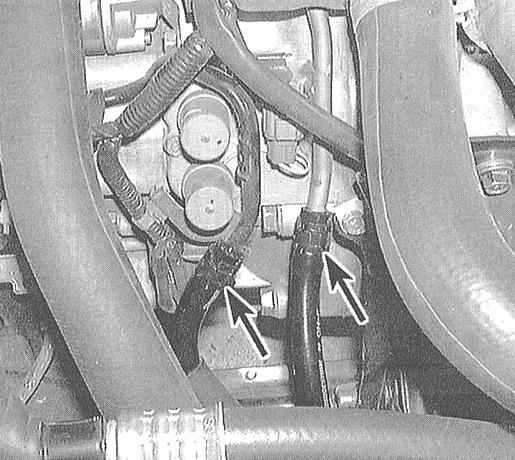

11. Отсоедините шланги охладительного тракта ATF.

12. Отсоедините электропроводку l-зонда (см. Главу Управление двигателем).
13. Снимите выпускную трубу (см. Главу Системы питания и выпуска).
14. Высвободите демпферные вилки из рычагов управления подвески (см. Главу Подвеска и рулевое управление).
15. Отдайте корончатые гайки шаровых опор и отсоедините нижние рычаги от поворотных кулаков (см. Главу Подвеска и рулевое управление).

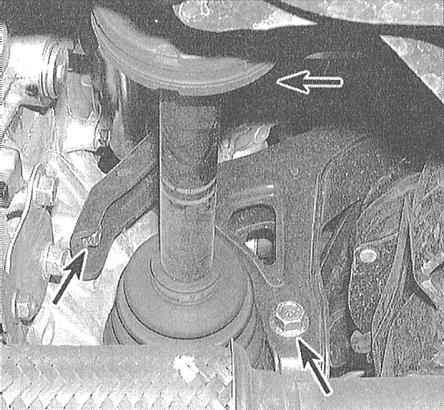

16. Высвободите приводные валы из сборки главной передачи (см. Главу Сцепление и приводные валы). Заверните сборки внутренних ШРУСов в полиэтиленовые пакеты для защиты их от загрязнения. Подвяжите приводные валы проволокой к элементам подвески, не позволяя им повиснуть всем весом на наружных ШРУСах. Снимите промежуточный вал.
17. Выверните болты правой и левой толкающих штанг и отделите последние от рычагов управления подвески (см. Главу Подвеска и рулевое управление).

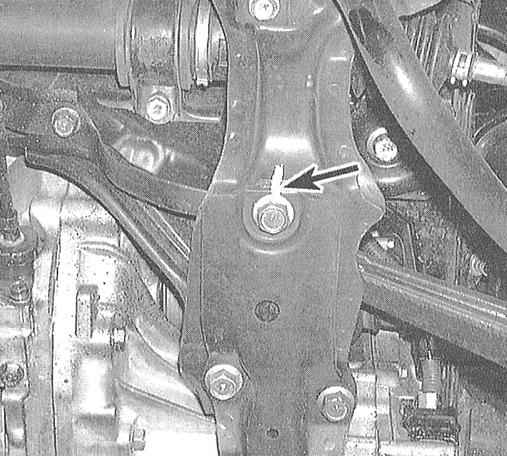

18. Пометьте положение подрамник относительно шасси и высвободите из фиксаторов на подрамнике гидравлические линии рулевого усилителя.

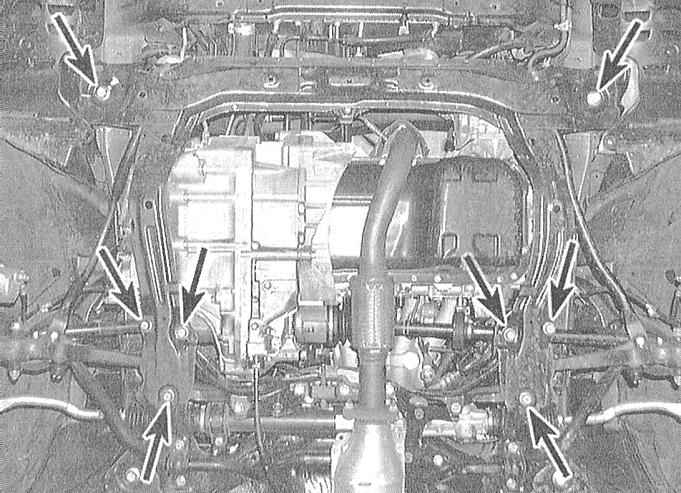

19. На моделях V6 отдайте гайки крепления нижних опор к подрамнику. Выверните крепежные болты и снимите извлеките сборку подрамника из-под автомобиля.

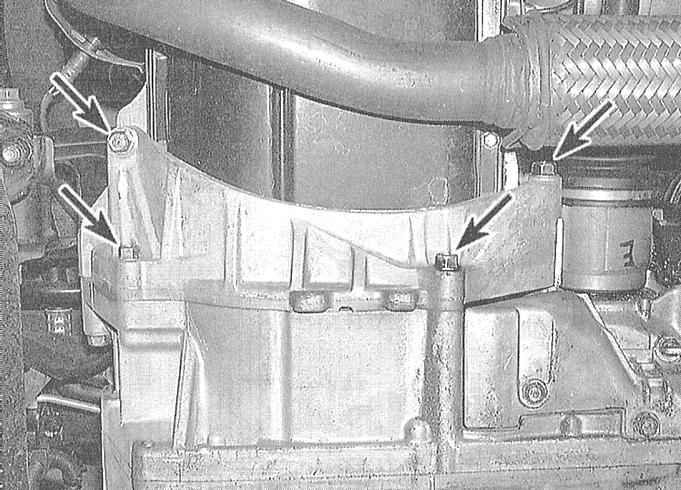

20. На моделях V6 выверните болты крепления пластины усилителя силового агрегата. На 4-цилиндровых моделях снимите сборку усилителя.

21. Снимите держатель приводного троса переключения передач (см. Раздел Снятие, установка и регулировка троса переключения передач).
22. Снимите трос переключения передач (см. Раздел Снятие, установка и регулировка троса переключения передач).

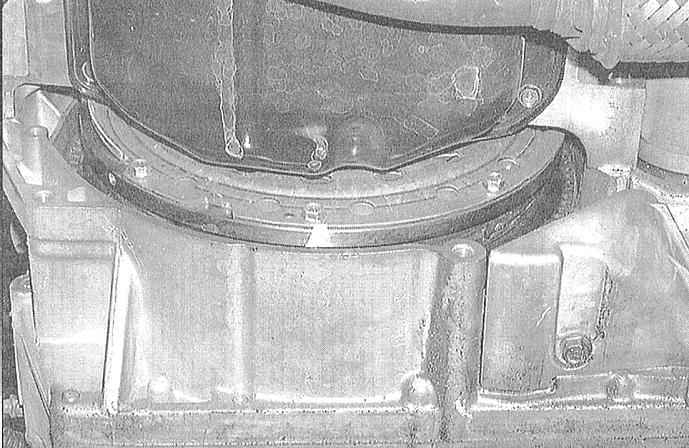

23. Пометьте положение преобразователя вращения относительно приводного диска,- при сборке компоненты должны быть установлены строго в прежние положения во избежание нарушения балансировки.

24. Поочередно выверните болты крепления преобразователя вращения к приводному диску. Для обеспечения доступа к очередному болту проворачивайте коленчатый вал за шкив.

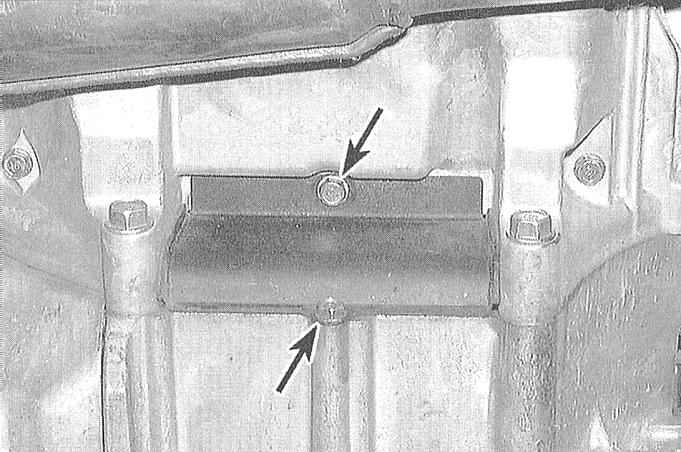

25. Выверните два задних болта крепления картера трансмиссии к стенке двигателя.

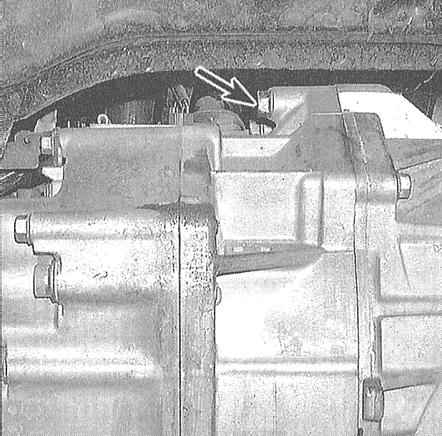

26. На 4-цилиндровых моделях выверните болты кронштейна задней опоры силового агрегата.

27. На 4-цилиндровых моделях снимите монтажную скобу впускного трубопровода (рядом с кронштейном задней опоры силового агрегата).
28. Снимите с трансмиссии опоры силового агрегата (см. Главу Двигатель). На моделях V6 снимите кронштейн передней опоры агрегата.
29. Подоприте трансмиссию домкратом (по возможности специальным), закрепив ее на головке последнего страховочной цепью. Приподнимите сборку, полностью разгрузив ее опоры.

30.Отдайте гайки кронштейна опоры и выверните оставшиеся болты крепления трансмиссии двигателю.

31. Снимите прочие компоненты шасси или подвески, мешающие демонтажу трансмиссии.
32. Отведите домкрат назад, снимая трансмиссию с направляющих штифтов. Проследите, чтобы преобразователь вращения отсоединился от приводного диска. Зафиксируйте преобразователь в трансмиссии, чтобы не допустить его выпадения в процессе демонтажа сборки. Опустите трансмиссию и извлеките ее из-под автомобиля.

Возможно, потребуется слегка вытравить лебедку, на которой вывешен двигатель в процессе опускания трансмиссии с целью высвобождения большего рабочего пространства.

1. Изготовители автомобилей (компания Honda) рекомендуют произвести промывку охладителя ATF и линий охладительного тракта растворителем. Проследите, чтобы по завершении промывки растворитель не оставался в линиях/полостях охладителя. Разумно будет для гарантии в заключение промыть охладитель чистой ATF.
2. Перед установкой удостоверьтесь в надежности зацепления ступицы преобразователя вращения в насосе.
3. Закрепив трансмиссию на домкрате, заведите ее в штатное положение (постарайтесь не наклонять сборку во избежание выпадения из нее преобразователя).
4. Добейтесь правильного совмещения нанесенных в процессе демонтажа меток положения преобразователя относительно приводного диска.
5. Удостоверьтесь в присутствии в своих гнездах двух направляющих штифтов, затем аккуратно наденьте на них трансмиссию, следя за правильностью ввода преобразователя в зацепление.
6. Вверните четыре болта крепления трансмиссии к двигателю и затяните их с требуемым усилием.

Не используйте болты для подтягивания трансмиссии к двигателю. Если прижать сборку не удается, постарайтесь выявить причину и устранить помеху.

7. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. При установке подрамника проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток. Затяните крепеж подрамника с требуемым усилием (см. также Спецификации к Главе Подвеска и рулевое управление). Требуемые усилия затягивания крепежа опор силового агрегата приведены в Спецификациях к Главе Двигатель.
8. Залейте в трансмиссию необходимое количество ATF требуемого сорта (см. Главу Настройки и текущее обслуживание). Не пугайтесь, если потребуется залить жидкости несколько больше, чем это оговорено нормами, - избыток уйдет на заполнение преобразователя вращения, который не опустошается в процессе обычной смены ATF.
9. Запустите двигатель, взведите стояночный тормоз и трижды проведите рычаг селектора через все положения. Удостоверьтесь в исправности функционирования приводного троса переключения передач (см. Раздел Снятие и установка рычага переключения (селектора) передач).
10. Прогрейте двигатель до нормальной рабочей температуры (трансмиссия в положении “N” или “Р”), затем заглушите его и проверьте уровень ATF.
11. Проведите ходовые испытания автомобиля, затем проверьте силовой агрегат на наличие признаков утечек жидкостей.
12. В случае возникновения вибраций отпустите и вновь затяните с требуемым усилием крепеж опор силового агрегата (см. Главу Двигатель).
13. Выполните регулировку углов установки передних колес.
