2.3.34. Снятие клапана головки блока цилиндров, пружины, уплотнений клапанов (N22A)

ПРИМЕЧАНИЕ
Пометьте клапаны и клапанные пружины по мере их снятия, чтобы при установке вернуть их на прежние места.

1. Снимите головку цилиндров.
Снятие клапана головки блока цилиндров, пружины, уплотнений клапанов (N22A)
2. С использованием проставки подходящих размеров А и пластикового молотка В слегка постучите по клапанной тарелке, чтобы освободить удерживающие клапан фиксаторы.

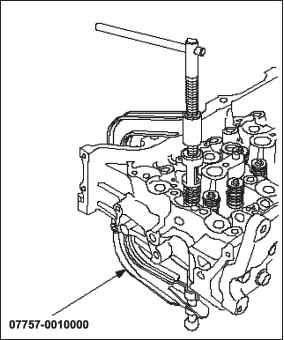

3. Установите приспособление для сжатия клапанных пружин. Сожмите пружину и выньте удерживающие клапан фиксаторы.
Снятие клапана головки блока цилиндров, пружины, уплотнений клапанов (N22A)
4. Снимите приспособление для сжатия клапанных пружин, затем снимите держатель пружины, пружину клапана и клапан.
