2.3.38. Установка клапана головки блока цилиндров, пружины, уплотнений клапанов (N22A)

1. Смажьте стержни клапанов моторным маслом. Установите клапаны в направляющие втулки.

2. Убедитесь, что клапаны свободно перемещаются вверх и вниз.

3. Установите прокладки под пружины на головку цилиндров.

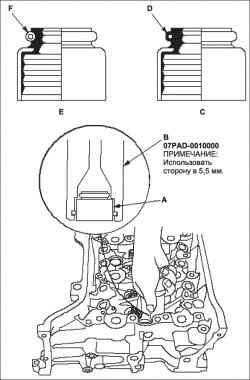

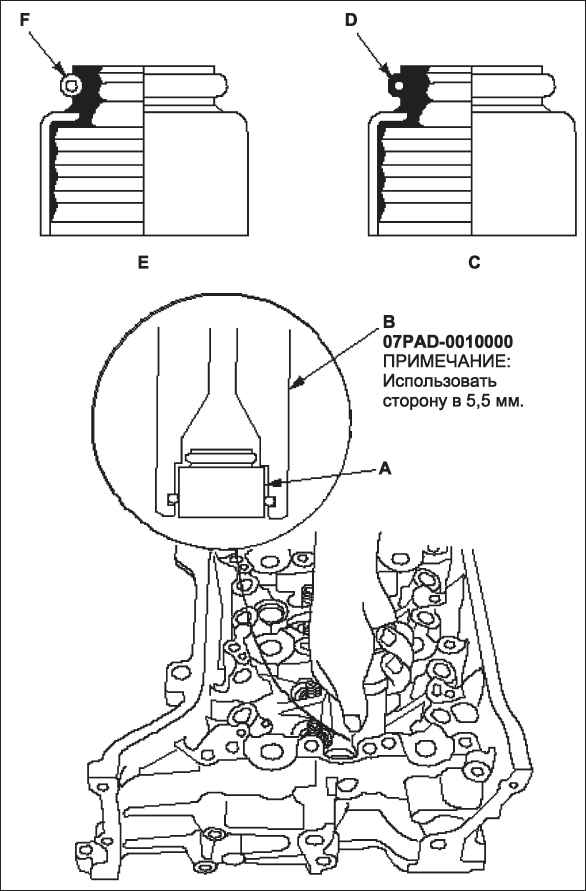

4. Установите новые маслосъемные колпачки А с помощью приспособления для установки маслосъемных колпачков В.

ПРИМЕЧАНИЕ Маслосъемные колпачки выпускных клапанов С имеют черную пружину D, а впускных клапанов Е - белую пружину F. Они не взаимозаменяемы между собой.

ПРИМЕЧАНИЕ Использовать сторону в 5,5 мм.

5. Установите клапанные пружины.

6. Установите клапанные тарелки.

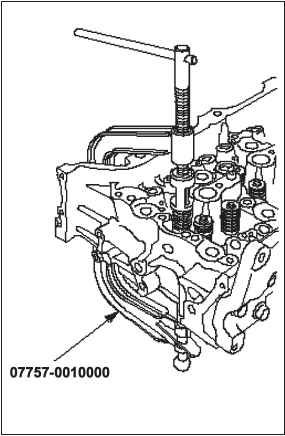

7. Установите приспособление для сжатия клапанных пружин. Сожмите пружину и установите удерживающие клапан фиксаторы.

8. Снимите приспособление для сжатия клапанных пружин.

9. Слегка стукните по стержню каждого клапана пластиковым молотком А два или три раза, чтобы обеспечить правильную посадку на место клапана и фиксаторов. Стучите по стержню клапана только вдоль его оси, чтобы не погнуть клапан.
