2.6.14. Снятие быстроразъемных соединительных элементов топливопроводов топливной системы (L13A)

ПРИМЕЧАНИЕ
Прочтите «Меры предосторожности для быстроразъемных соединительных элементов топливопроводов топливной системы» перед работой с топливными контурами и соединениями.

1. Сбросьте давление топлива.
2. Проверьте наличие грязи на быстроразъемном соединительном элементе А топливопровода и при необходимости очистите его.

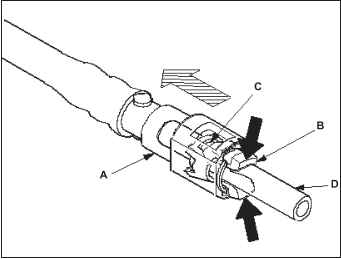

3. Оберните куском ткани или бумажной салфеткой быстроразъемное соединение топливопровода А. Удерживайте разъем А одной рукой и сожмите фиксирующие лапки В другой рукой, чтобы освободить их из фиксаторов С. Потяните разъем и снимите его.

ПРИМЕЧАНИЕ
Будьте осторожны, чтобы не повредить трубку D или другие детали. Не пользуйтесь инструментами.

Снятие быстроразъемных соединительных элементов топливопроводов топливной системы (L13A)
Если разъем не снимается, удерживайте нажатыми лапки фиксатора и попеременно двигайте разъем вперед-назад, пока он легко не снимется.
Не снимайте фиксатор с трубопровода; в случае снятия фиксатор необходимо заменить.
Снятие быстроразъемных соединительных элементов топливопроводов топливной системы (L13A)

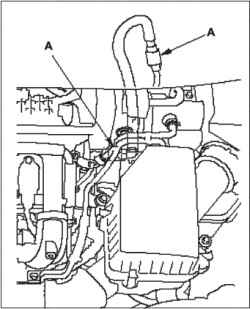

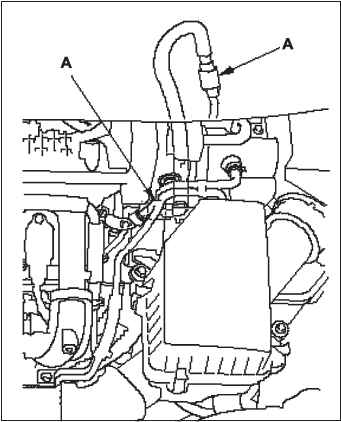

4. Проверьте зону соединения А трубопровода В, чтобы убедиться в отсутствии грязи и повреждений.
• Если соединение загрязнено, прочистите его паром и высушите сжатым воздухом.
• Если поверхность покрыта ржавчиной или повреждена, замените топливный фильтр или топливопроводную рампу.
Снятие быстроразъемных соединительных элементов топливопроводов топливной системы (L13A)
5. Чтобы не допустить повреждения или попадания посторонних преметов, закройте отсоединенный разъем трубопроводов и концы трубок пластиковыми пробками А.

ПРИМЕЧАНИЕ
Удерживающий фиксатор не может быть повторно использован, если снять его с трубки.

Снятие быстроразъемных соединительных элементов топливопроводов топливной системы (L13A)
Замените удерживающий фиксатор при:
• замены топливораспределительной рампы;
• замены топливопровода;
• замены топливного насоса;
• замены топливного фильтра;
• замене передающего блока измерителя уровня топлива;
• если он был снят с трубки;
• если он поврежден.
