2.6.24. Водяная прокачка топливного фильтра (N22A)

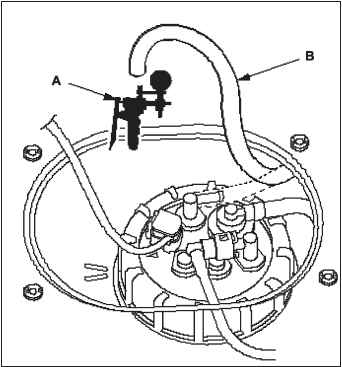

1. Снимите корпус воздухоочистителя.
Водяная прокачка топливного фильтра (N22A)
2. Поместите под топливным фильтром резервуар такого размера, чтобы в него можно было слить всю воду.

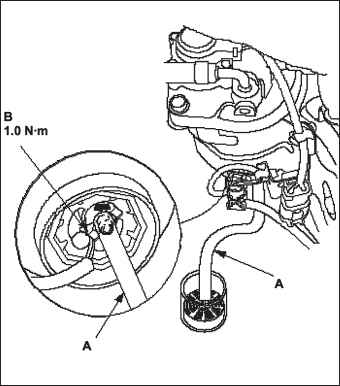

3. Подсоедините шланг к заглушке резервуара для воды В.
Водяная прокачка топливного фильтра (N22A)
4. Отвинтите заглушку резервуара для воды и спустите воду из топливного фильтра.
5. Плотно завинтите заглушку и отсоедините шланг.

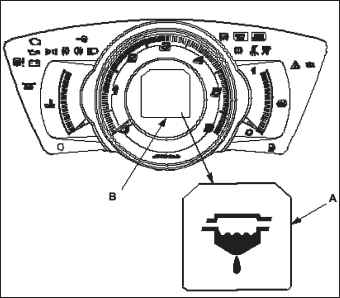

6. Запустите двигатель, затем проверьте показания уровня воды в топливном фильтре А на информационном дисплее В.
Водяная прокачка топливного фильтра (N22A)
• Если горит индикатор воды в топливном фильтре, перейдите к п. 7.
• Если не горит индикатор воды в топливном фильтре, спуск воды из топливного фильтра закончен.
7. Отсоедините 2Р разъем датчика уровня воды в топливном фильтре и затем перепроверьте индикатор воды в топливном фильтре.
• Если индикатор воды в топливном фильтре горит, устраните замыкание в проводе между датчиком уровня воды в топливном фильтре и модулем управления прибором (тахометром).
• Если не горит индикатор воды в топливном фильтре, замените датчик уровня воды в топливном фильтре.
8. Прокачайте топливную систему.
