2.9.7. Осуществление поиска неисправностей в системе B-CAN

Осуществление поиска неисправностей в системе B-CAN
Поиск неисправностей, связанных с сетью B-CAN с использованием HDS (предпочтительный метод)
HDS может проверить статус связи F-CAN и B-CAN, считать и стереть коды DTC, вывести список данных на дисплей и выполнить проверку функций.

ПРИМЕЧАНИЕ
Если система HDS не взаимодействует с автомобилем, осуществите поиск неисправностей в цепи разъема DLC.

Проверьте, появились ли на экране коды DTC.
1. Присоединить HDS к разъему информационной связи А, расположенному со стороны водителя под панелью управления.
2.  Включите зажигание, повернув ключ в положение «ON» (II).
3. Убедитесь, что система HDS взаимодействует с автомобилем. Если нет, осуществите поиск неисправностей в цепи DLC.
4. Выберите функцию «BODY ELECTRICAL», затем выберите некоторые системные меню и проверьте коды DTC.

ПРИМЕЧАНИЕ
Для специальных операций смотрите руководство пользователя, которое прилагается к диагностической системе HDS.

5. Если на дисплей выводятся другие коды DTC, Перейдите к п. поиску неисправностей в соответствии с указанными кодами DTC.

ПРИМЕЧАНИЕ
Если выводятся коды DTC B1008 и B1011, начните поиск неисправностей с B1008 (начиная с кода с наименьшим порядковым номером).

Без HDS (применять только в том случае, если не доступна система HDS)

ПРИМЕЧАНИЕ
Если не доступна система HDS, используя следующий метод, можно легко проверить статус связи F-CAN и B-CAN и DTC.

Проверьте, появились ли на экране коды DTC.
1. Включите зажигание, повернув ключ в положение «ON» (II).

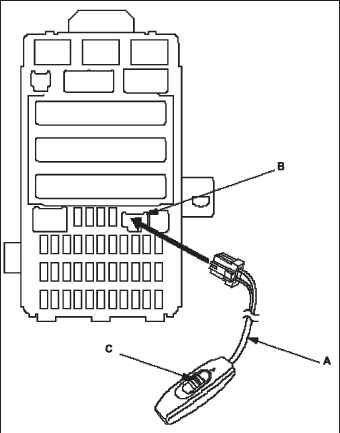

2. Подсоедините приспособления А для замыкания MPCS к диагностическому разъему В MICU и включите выключатель C.
Осуществление поиска неисправностей в системе B-CAN

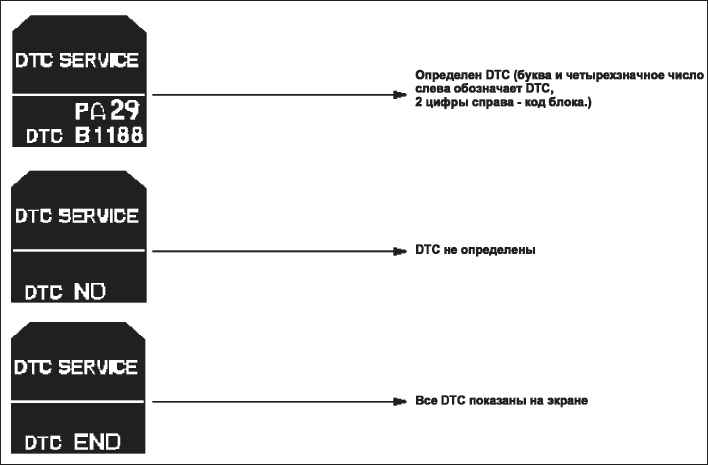

3.  После 5—10 секунд коды DTC, определенные и сохраненные отдельно разными блоками В-CAN, будут последовательно загоратся на дисплее одометра/указателя пути, если линия связи между MICU и модулем управления панелью приборов работает правильно.

ПРИМЕЧАНИЕ

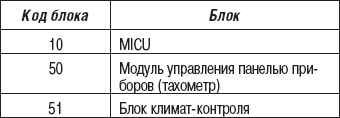

Блок, в памяти которого хранится код неисправности, можно определить по номеру на дисплее.

Осуществление поиска неисправностей в системе B-CAN

ПРИМЕЧАНИЕ
Можно также проверить статус связи F-CAN и B-CAN следующими методами:

• функция самодиагностики MICU режима проверки 1 и режима проверки 2 может проверять некоторые статусы связи и цепи выключателей;
• функция самодиагностики блока управления панелью приборов (тахометр) может проверять статус связи.
Удалите коды DTC из памяти компьютера
Находясь в режиме показа статуса DTC, нажмите и удерживайте кнопку «SELECT/RESET» («ВЫБОР/СБРОС») не менее 10 секунд.
