3.2.4. Замена троса переключения передач МКП (L13A)

1. Снимите корпус воздухоочистителя.
Замена троса переключения передач МКП (L13A)
Замена троса переключения передач МКП (L13A)
Замена троса переключения передач МКП (L13A)
2. Отсоедините разъем датчика включения фонарей передачи заднего хода, затем снимите кожух жгута проводов двигателя и фиксаторы жгута.

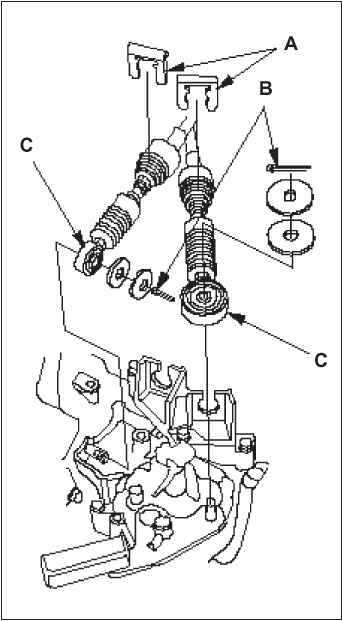

3. Снимите фиксаторы троса переключения А и шплинты В.
4. Снимите тросы переключения С с верхней части корпуса коробки передач.
Замена троса переключения передач МКП (L13A)
5. Снимите заднюю центральную консоль.
6. Снимите переднюю центральную консоль.

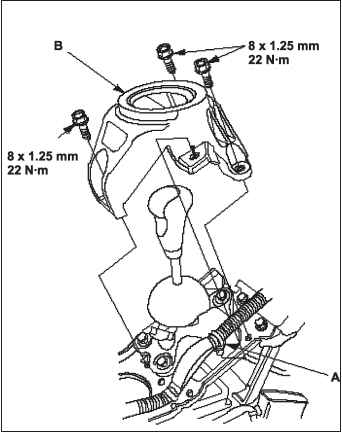

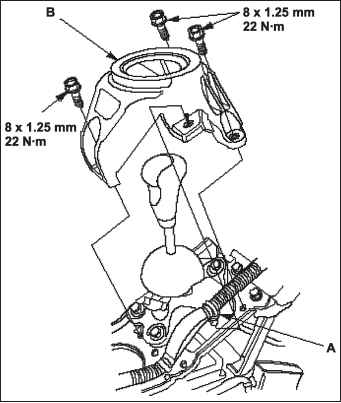

7. Снимите фиксаторы жгута проводов А.
8. Снимите кожух рычага переключения В.

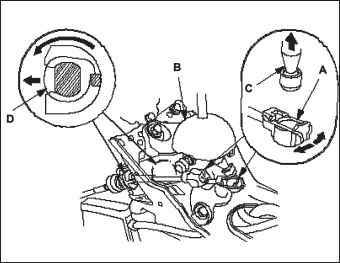

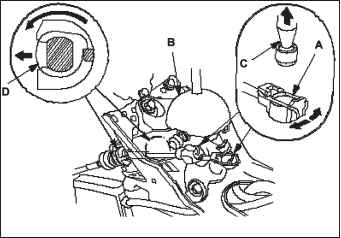

9. Разожмите фиксаторы А на корпусе рычага переключения В и снимите его с канавки С.
10. Поверните тросы D в сторону указательной стрелки, как показано, и снимите их с корпуса рычага переключения.
Замена троса переключения передач МКП (L13A)
Замена троса переключения передач МКП (L13A)

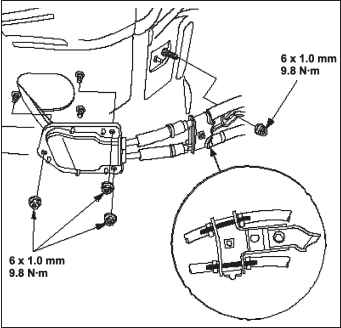

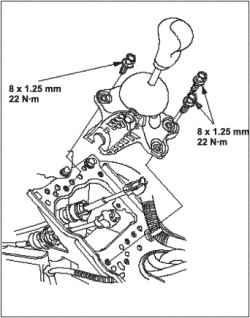

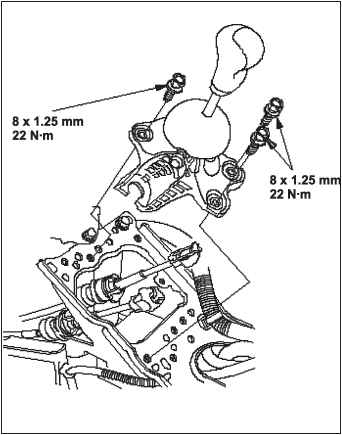

11. Снимите трос выбора и трос переключения, как показано на рисунке.
Замена троса переключения передач МКП (L13A)
12. Устанавливайте трос переключения, выполняя операции в обратном порядке.
