4.2.5. Снятие и установка передней нижней тяги

Снятие и установка нижнего рычага
1. Поднимите переднюю часть автомобиля и установите в соответствующих местах страховочные подпорки.
2. Снимите передние колеса.
3. Для модели с лампой HID: Снимите передний датчик регулятора положения фар.

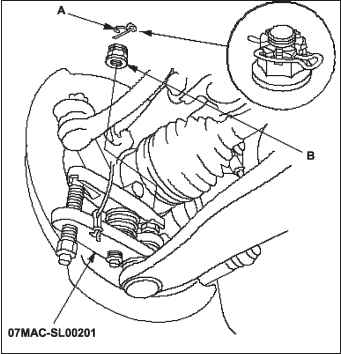

4. Снимите стопорный штифт А с корончатой гайки шарового шарнира нижнего рычага подвески, затем открутите корончатую гайку В.

ПРИМЕЧАНИЕ
Во время установки затяните новую корончатую гайку, затем установите новый стопорный штифт.

5. Отсоедините нижний шаровой шарнир от кулачка, используя специальный инструмент.

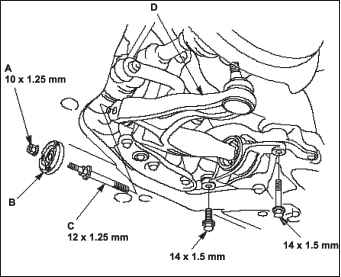

6. Снимите гайку крепления А виброгасителя и виброгасительВ.

ПРИМЕЧАНИЕ
Виброгаситель находится только с левой стороны нижнего рычага.

Во время повторной сборки используйте новую гайку крепления виброгасителя.
Снятие и установка передней нижней тяги
Снятие и установка передней нижней тяги
7. Выверните болты крепления нижнего рычага и специальный болт С, потом снимите нижний рычаг D.

ПРИМЕЧАНИЕ
Во время повторной сборки используйте новые болты крепления нижнего рычага и новый специальный болт.

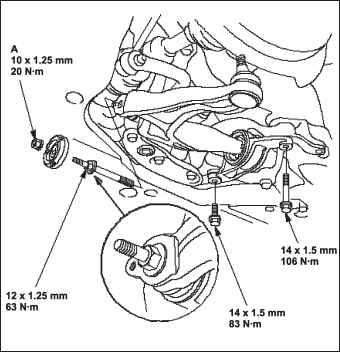

8. Во время установки затяните болты крепления и специальный болт до рекомендованного момента. Потом установите виброгаситель и установите гайку крепления А до рекомендованного момента.
Снятие и установка передней нижней тяги
9. Выполняйте операции по установке нижнего рычага в обратном порядке по отношению к операциям снятия, соблюдая следующее.
При установке поворотного кулака не допускайте повреждения защитного чехла шарового шарнира.
Затяните все резьбовые соединения до рекомендованного момента.
Перед присоединением нижнего шарового шарнира к кулачку удалите остатки смазки с резьбы и посадочной поверхности штифта шарового шарнира, с поверхности отверстия кулачка, с резьбы и соприкасаемой поверхности корончатых гаек.
Сначала соберите все компоненты, кроме виброгасителя и блока крепления, и слегка затяните болты, затем приподнимите подвеску так, чтобы на нее приходился вес автомобиля, прежде чем окончательно затянуть болты до рекомендованного момента.
Вначале затяните корончатую гайку до нижнего предела момента затяжки, затем доверните ее только до совпадения прорези с отверстием в шаровом пальце. Не добивайтесь совпадения прорези с отверстием ослаблением гайки.
Перед установкой колеса очистите привалочную поверхность тормозного диска и внутреннюю поверхность отверстия колесного диска.
10. Проверьте углы установки колеса и отрегулируйте их, если это необходимо.
11. Для модели с лампой HID: выполните процедуру изучения положения фар.

Замена втулок

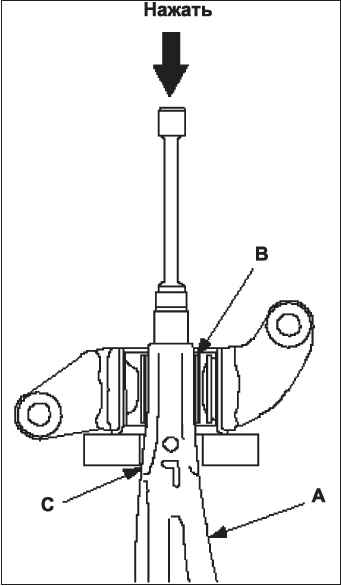

1. Выдавите нижний рычаг А при помощи подходящего торцевого ключа и гидравлического пресса и снимите нижний рычаг с втулки В.

ПРИМЕЧАНИЕ
Приклейте защитную ленту к нижнему рычагу под втулкой С для предотвращения повреждения нижнего рычага.

2. Смочите водой поверхность новой втулки.
Снятие и установка передней нижней тяги

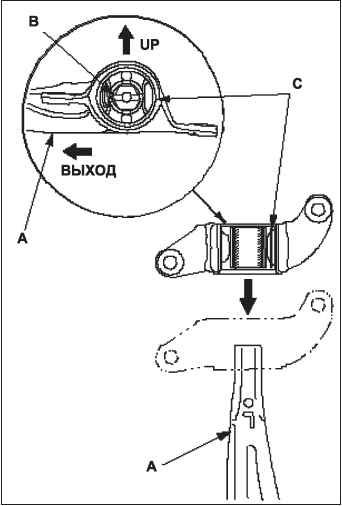

3. Выровняйте угол нижнего рычага А и крепление В втулки С. Сначала вдавите втулку вручную.

ПРИМЕЧАНИЕ
Точки крепления установленной втулки направлены вверх и вниз по отношению к установленному нижнему рычагу.

Снятие и установка передней нижней тяги

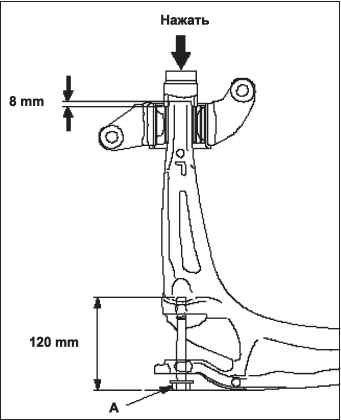

4. Вдавите втулку 32 мм торцевым ключом и гидравлическим прессом.
5. Отрегулируйте расстояние между верхней частью нижнего рычага и поверхностью втулки по показанным величинам.

ПРИМЕЧАНИЕ
Снятие и установка передней нижней тяги
Во время давления удерживайте нижний рычаг подходящим фланцевым болтом А.
