4.3.2. Замена задней пружины

Замена задней пружины
Замена задней пружины
Снятие
1. Поднимите заднюю часть автомобиля и установите в соответствующих местах страхующие подпорки.
2. Снимите заднее колесо.
3. Для модели с лампой HID: снимите задний датчик регулятора положения фар.

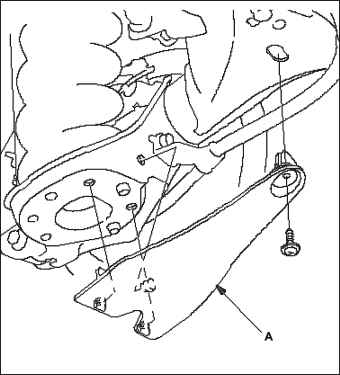

4. Снимите нижнюю крышку опоры задней пружины А.
5. Установите напольный домкрат под задней балкой моста и удерживайте заднюю подвеску, поднимая домкрат.

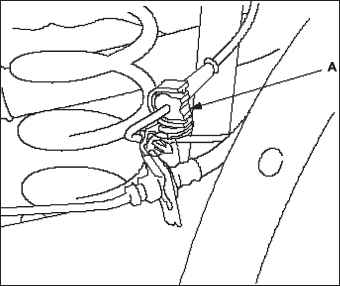

6. Снимите зажимы с правой и с левой стороныА жгута проводов датчика скорости вращения колес.

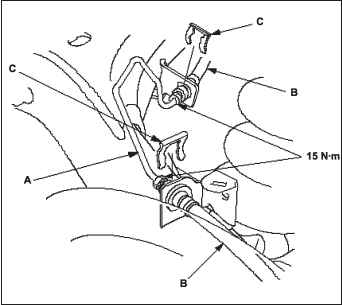

7. Отсоедините тормозной трубопровод А от тормозных шлангов В и уберите тормозные шланги с задней балки моста, отсоединив зажим тормозного шланга С.

ПРИМЕЧАНИЕ
Не проливайте тормозную жидкость на кузов автомобиля — это может вызвать разрушение лакокрасочного покрытия; если тормозная жидкость попала на лакокрасочное покрытие, немедленно смойте ее водой.

ПРИМЕЧАНИЕ
При сборке установите новые гайки крепления.

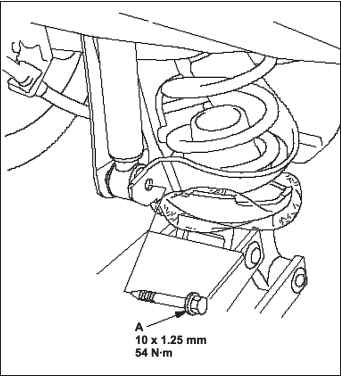

8. Снимите фланцевые болты правой и левой стороны А с нижней части амотризаторов

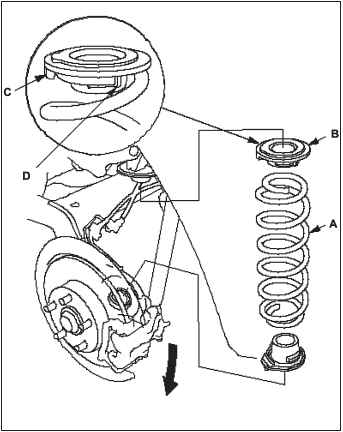

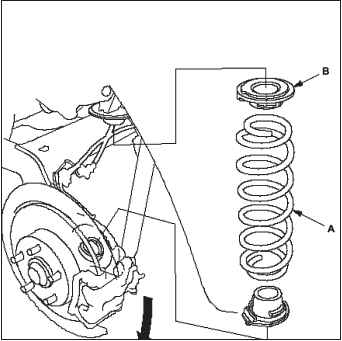

9. Опустите домкрат и заднюю балку моста, снимите пружину А и опору верхней пружины В.

Замена задней пружины
Установка
10. Установите пружину А на верхнюю опору пружины В.

ПРИМЕЧАНИЕ
Надежно установите пружину в зажим С верхней опоры пружины.

Замена задней пружины
Совместите верхний конец пружины D со ступенчатой частью верхней подушки пружины.
После установки убедитесь, что зажим, ступенчатая часть и остальные резиновые части не соприкасаются с пружиной.
Замена задней пружины
Замена задней пружины

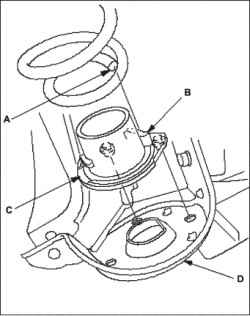

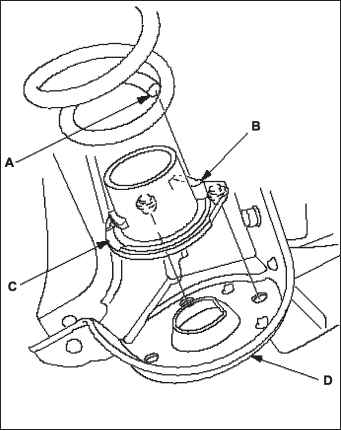

11. Опустите заднюю балку моста. Совместите нижний конец пружины А со ступенчатой частью В и установите нижнюю опору пружины С на заднюю балку моста, как показано на рисунке.
12. Установите напольный домкрат под задней балкой моста и удерживайте заднюю подвеску, поднимая домкрат.
13. Вверните новые фланцевые болты правой и левой стороны в нижнюю часть амортизаторов.
14. Установите тормозной трубопровод с новыми зажимами с правой и левой стороны.

ПРИМЕЧАНИЕ
После установки заполните бачок новой тормозной жидкостью, прокачайте тормозную систему.

Замена задней пружины
Убедитесь в отсутствии утечки тормозной жидкости в местах соединений тормозного шланга и трубопровода и при необходимости затяните.
Убедитесь, что тормозные шланги не перекручены и не задевают посторонние детали.
15. Установите зажимы с правой и с левой стороны А жгута проводов датчика скорости вращения колес.

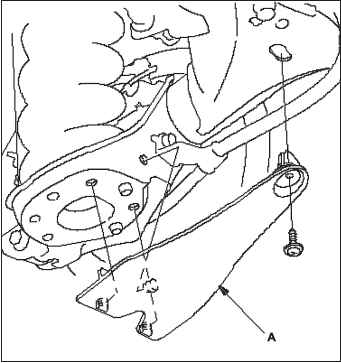

16. Установите нижнюю крышку опоры задней пружины.
17. Для модели с лампой HID: снимите задний датчик регулятора положения фар.
Замена задней пружины
18. Установите заднее колесо.

ПРИМЕЧАНИЕ
Перед установкой колеса очистите контактную поверхность узла ступицы и внутреннюю поверхность колеса.

19. Проверьте углы установки задних колес.
20. Для модели с лампой HID: Выполните процедуру изучения положения фар.
