7.2.7. Замена лампы HID

ВНИМАНИЕ В патроне газонаполненных ламп интенсивного свечения (HID) при включенном главном выключателе освещения кратковременно возникает высокое напряжение (25 000 В), которое может вызвать сильный электрический удар или даже смерть, если не соблюдать указанных ниже правил безопасности.

ВНИМАНИЕ Запрещается включать свет центральным выключателем до полной установки газонаполненных ламп HID в свои патроны и до окончания сборки фар.

Во избежании поражения током, не работайте с узлами фар в условиях влажности, при дожде или снеге, рядом с системой полива разбрызгиванием, или когда у вас мокрые руки. Не дострагивайтесь до ламп голыми руками и не допускайте попадания масла и жира на стеклянную поверхность лампы. Не разбирайте блоки инвентора и зажигателя. Не пытайтесь подключить газонаполненную лампу к какому-либо источнику питания, кроме аккумулятора вашего автомобиля.

1. Выключите освещение центральным выключателем.

2. Отсоедините отрицательный провод от аккумулятора, затем отсоедините положительный провод.

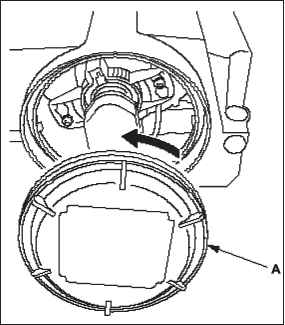

3. Поверните корпус А на 45° против часовой стрелки и снимите его с блока фары.

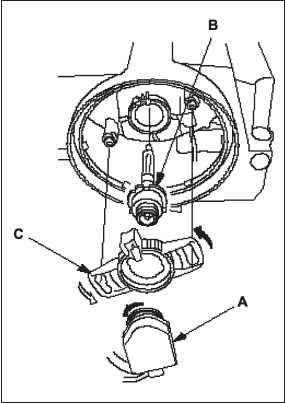

4.  Поверните патрон А лампы на 45° против часовой стрелки и снимите его с цоколя лампы В.

5.  Снимите скобу С, затем снимите лампу.

6. Установите новую лампочку в последовательности, обратной снятию. Убедитесь, что прорези в цоколе лампы совпадают с выступами корпуса фары.

7. После подключения аккумулятора перейдите к п.процедуре изучения.

1. Выключите освещение центральным выключателем.

2. Отсоедините отрицательный провод от аккумулятора, затем отсоедините положительный провод.

3. Снимите фару в сборе.

4. Снимите патрон с лампы высокой интенсивности свечения (HID).

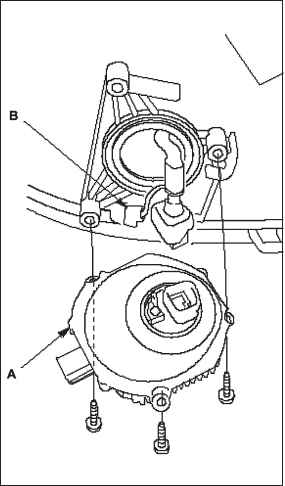

5. Выверните три винта крепления и снимите блок HID А.

6. Отсоедините колодку 4-контактного (4Р) разъема В от блока HID.

7. Проверьте не повреждена ли прокладка. Если повреждена, замените ее.

8. Устанавливайте, выполняя операции в порядке, обратном снятию.

9. Выполните процедуру изучения положения фар
