7.3.1. Проверка переключателя цилиндра замка двери

1. Снимите панель двери водителя.

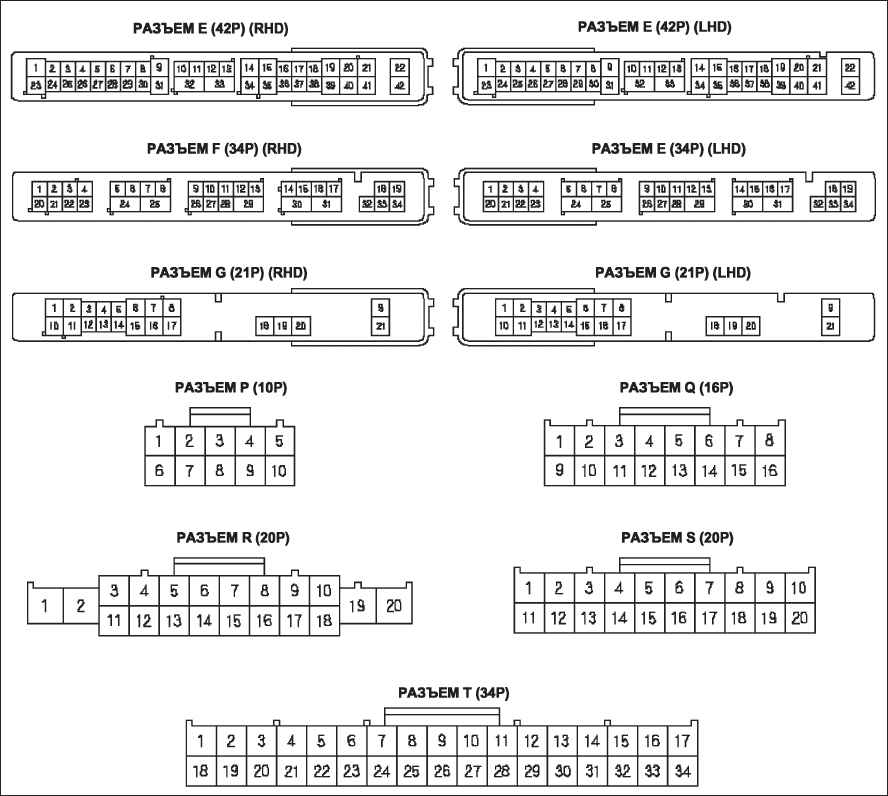

2. Отсоедините колодку 10-клеммного (10P) разъема от выключателя цилиндра замка.
3. Проверьте соединение между клеммами.
Между клеммами № 8 [7] и № 5 [10] должно быть соединение, если выключатель цилиндра дверного замка находится в положении «заблокировано» («LOCK»).
Между клеммами № 8 [7] и № 5 [10] не должно быть соединения, если выключатель цилиндра замка двери находится в нейтральном положении или в положении «разблокировано».

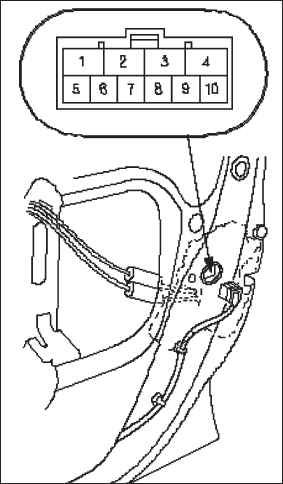

Проверка переключателя цилиндра замка двери
Проверка переключателя цилиндра замка двери
Между клеммами № 9 [6] и № 5 [10] должно быть соединение, если выключатель цилиндра дверного замка находится в положении «разблокировано» («UNLOCK»).
Между клеммами № 9 [6] и № 5 [10] не должно быть соединения, если выключатель цилиндра замка двери находится в нейтральном положении или в положении «заблокировано».
[ ]: автомобиль с ПРК.
4. Если соединение не соответствует указанному, замените цилиндр замка двери в сборе.

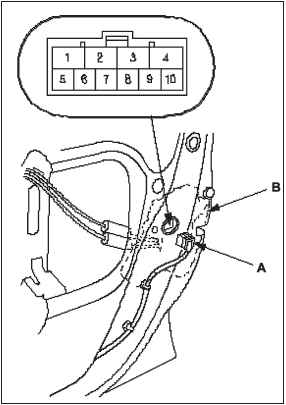

Проверка переключателя цилиндра замка двери

Проверка переключателя цилиндра замка двери
Проверка переключателя цилиндра замка двери
