8.1.15. Замена щитка

ПРИМЕЧАНИЕ
Не поцарапайте кузов.

1. Активизируйте выключатель стеклоочистителя и поверните щетки стеклоочистителя ветрового стекла на 90°.

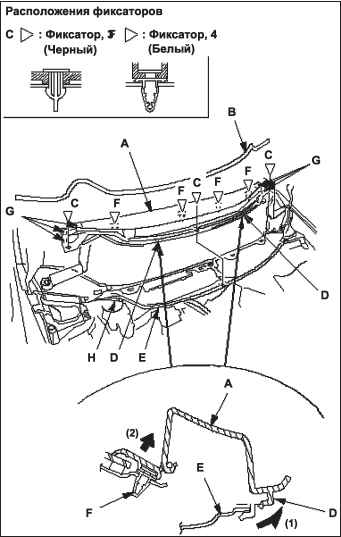

2. Снимите центральный щиток А.
Снимите задний уплотнитель капота В, потянув его наружу.
Снимите фиксаторы С.
Отцепите два передних крючка D, расположенных на краю панели под щитком Е.
Разожмите фиксаторы F, аккуратно потянув щиток вверх, затем снимите его, расцепив крючки G. Не поцарапайте кузов.
Замена щитка
3. Отсоедините трубки омывателя ветрового стекла Н.
4. Снимите следующие детали:
— рычаги стеклоочистителя лобового стекла;
— отделку переднего крыла с обеих сторон.

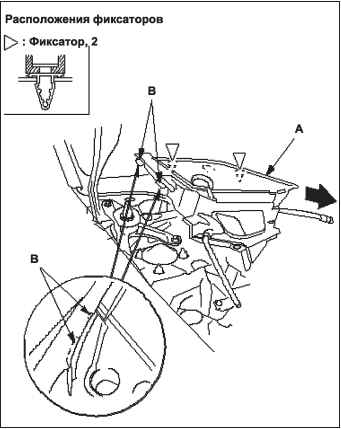

5. Отсоедините фиксаторы, осторожно приподняв крышку бокового щитка А, затем
снимите щиток, отцепив крючки В от переднего крыла. Не поцарапайте кузов. Повторите этот шаг для другой крышки бокового щитка.
6. Установите панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее: проверьте на предмет повреждений или побеления от нагрузки зажимы и, при необходимости, замените их на новые.
Замена щитка
Убедитесь, что трубка омывателя надежно закреплена.
Надежно установите зажимы на место.
