13.20. Снятие и установка защелок и цилиндров замков и наружной и внутренней ручек дверейСборка защелки замка
|
|
1. Поднимите оконное стекло и снимите панель внутренней
обивки двери (см. Снятие и установка внутренней обивки дверей).
|

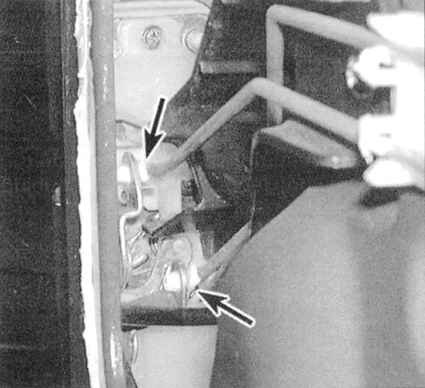

2. Через большое отверстие
в дверной раме отсоедините шток, соединяющий наружную ручку
с защелкой. То же проделайте со штоком внутренней ручки, а
также со штоками наружного и внутреннего замков и электромагнитного
исполнительного устройства (при соответствующей комплектации)
(см. сопроводительную иллюстрацию).
|
3. Все штоки крепятся посредством пластмассовых фиксаторов. Отпустите
входящую в зацепление со штоком часть фиксатора, затем потяните шток,
высвобождая его из посадочного отверстия.
|

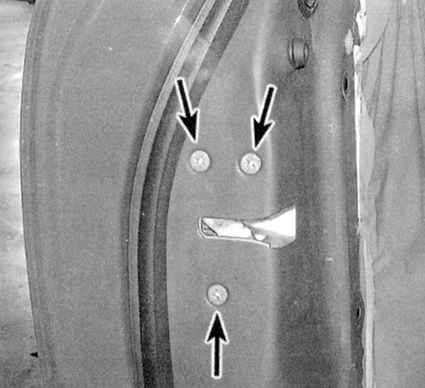

4. Выверните винты крепления
защелки к двери (см. сопроводительную иллюстрацию). Извлеките
сборку защелки через предусмотренное в дверной раме отверстие.
|
5. Установка производится в обратном порядке.
|
|
Наружная ручка и цилиндр дверного замка
|
|
1. Закройте окно и снимите панель внутренней обивки
двери и водозащитный экран (см. Снятие и установка внутренней обивки дверей).
|
2. Через отверстие в дверной
раме отпустите пластмассовые фиксаторы крепления к защелке
исполнительных штоков наружных ручки и замка двери (см. сопроводительную
иллюстрацию).
|

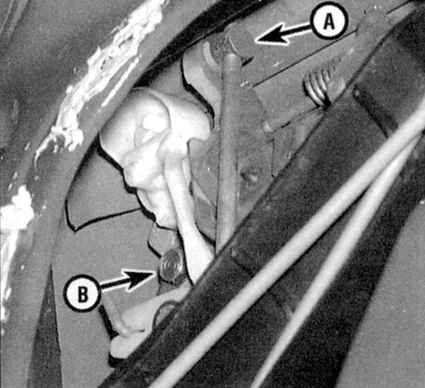

3. Выверните болты крепления наружной ручки (см. иллюстрацию выше).
4. Снимите ручку и сборку цилиндра замка с автомобиля.
5. Установка производится в обратном порядке.
|
|
Внутренняя ручка
|
|
1. Снимите панель внутренней обивки и отделите водозащитный
экран (см. Снятие и установка внутренней обивки дверей).
|

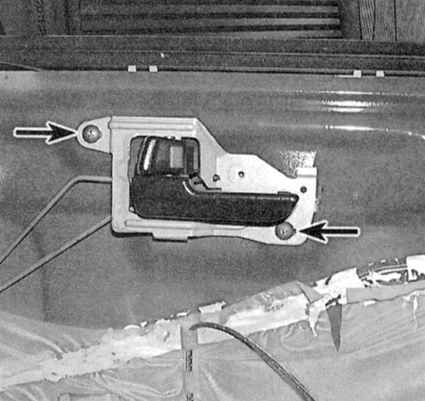

2. Отпустите направляющую исполнительного
штока, затем выверните винты крепления ручки (см. сопроводительную
иллюстрацию).
|
3. Высвободите ручку из двери и отсоедините от ее задней стороны исполнительный
шток. Снимите ручку.
4. Установка производится в обратном порядке.
|
|
|
|
