14.6. Проверка исправности функционирования и замена прерывателя указателей поворотов / аварийной сигнализации

 ПОРЯДОК ВЫПОЛНЕНИЯ

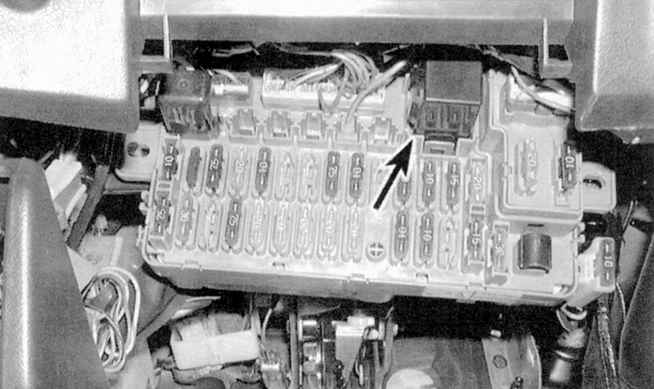

1. Прерыватель представляет собой квадратной формы реле, установленное в размещенном слева под панелью приборов монтажном блоке (см. сопроводительную иллюстрацию).

2. Исправность функционирования прерывателя подтверждается отчетливо слышимым ритмичным щелканьем, при отказе одного из указателей частота срабатывания прерывателя удваивается, информируя водителя о необходимости проведения замены лампы.
3. Одновременный отказ обоих указателей с высокой степенью вероятности свидетельствует о выходе из строя предохранителя в расположенном в двигательном отсеке автомобиля монтажном блоке. Не исключена также возможность отказа собственно прерывателя, либо подрулевого переключателя. Проверьте состояние контактных соединений электропроводки соответствующей цепи. При выбивании предохранителя проверьте электропроводку на наличие признаков короткого замыкания.
4. Для замены прерывателя потяните его вертикально вверх и извлеките из монтажного блока.
5. Проследите, чтобы сменный прерыватель соответствовал вышедшему из строя по типоразмеру.
6. Установка производится в обратном порядке.
