14.7. Проверка исправности функционирования и замена подрулевых переключателей
|
Рассматриваемые в настоящем
Руководстве автомобиля оборудованы подушками безопасности (SRS). При выполнении
каких-либо работ вблизи датчиков ударов, рулевой колонки или панели приборов
отключайте SRS (см. Подушки безопасности - общая информация). Не производите проверку моделей SRS при
помощи любого типа диагностического оборудования.
|
Комбинированные подрулевые переключатели управления осветительными
приборами и очистителями/омывателями стекол
Проверка
|
|
1. Комбинированный переключатель внешнего освещения
расположен на левой стороне колонки и обеспечивает управление функционированием
указателей поворотов, головных фар, светового сигнала и парковочных
огней. С противоположной стороны колонки находится переключатель управления
очистителями/омывателями стекол.
2. Снимите переключатель(и) (см. параграф 1, Замена).
|
3a. При помощи омметра или
оборудованной индивидуальным источником питания лампы-пробника
проверьте правильность наличия проводимости между клеммами
переключателя в различных его положениях (см. сопроводительные

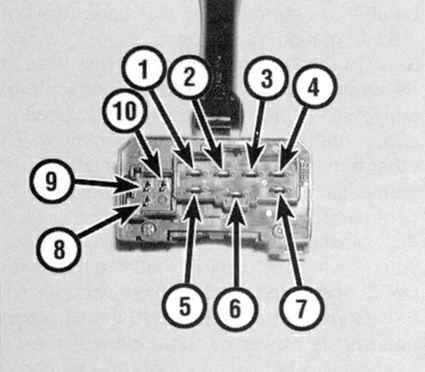

иллюстрации и таблицы ниже): идентификационная карта клемм
комбинированного подрулевого переключателя управления осветительными
приборами
|
|

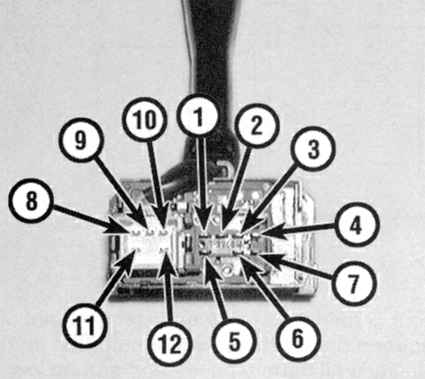

3b. Идентификационная карта
клемм комбинированного подрулевого переключателя управления
очистителями/омывателями ветрового стекла. В случае выявления
нарушений замените переключатель.
|
|
|
Карта состояний подрулевого переключателя управления осветительными приборами
|
ПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ
|
НАЛИЧИЕ ПРОВОДИМОСТИ МЕЖДУ КЛЕММАМИ
|
|
Парковочные огни
|
1 и 2
|
| Головные фары (ближний свет)
|
|
|
Civic (США)
|
1 и 2; 3 и 6
|
|
Civic (Канада)
|
1 и 2; 3, 4 и 6
|
|
Integra
|
1 и 2; 4 и 6
|
| Головные фары (дальний свет)
|
|
|
Civic (США)
|
1 и 2; 5 и 6
|
|
Civic (Канада)
|
1 и 2; 4, 5 и 6
|
|
Integra
|
1 и 2; 4, 5 и 6
|
|
Мигание головными фарами
|
5 и 6
|
|
Указатели правого поворота
|
8 и 10
|
|
Указатели левого поворота
|
8 и 9
|
Карта состояний подрулевого переключателя управления очистителями/омывателями
ветрового и заднего стекол
|
ПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ
|
НАЛИЧИЕ ПРОВОДИМОСТИ МЕЖДУ КЛЕММАМИ
|
|
ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОЧИСТИТЕЛЯМИ/ОМЫВАТЕЛЯМИ ВЕТРОВОГО
СТЕКЛА
|
|
Выкл
|
1 и 7
|
|
Интервальный режим
|
1 и 7; 3 и 4
|
|
Медленный режим
|
1 и 5
|
|
Быстрый режим
|
2 и 5
|
|
Омывание стекла
|
4 и 8
|
|
Туман
|
2 и 5
|
| ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОЧИСТИТЕЛЯМИ/ОМЫВАТЕЛЯМИ ЗАДНЕГО
СТЕКЛА
|
|
Выкл
|
1 и 2
|
|
Вкл
|
1 и 3
|
|
Омывание стекла
|
4 и 6
|
Замена
|
|
|

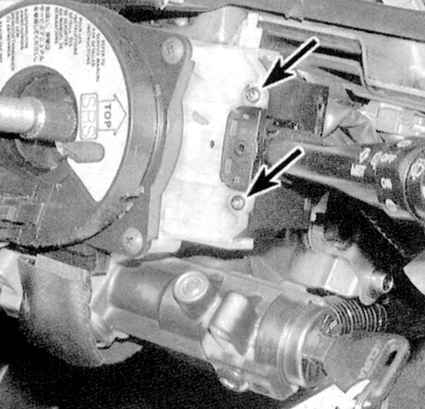

1a. Снимите секции кожуха рулевой
колонки. При помощи маленькой отвертки аккуратно рассоедините
электрический разъем переключателя. Выверните два крепежных
винта.
|
|

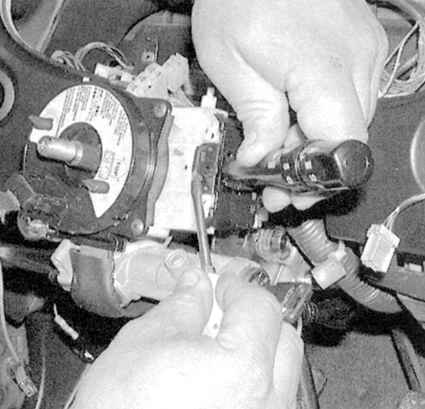

1b. Снимите сборку переключателя
с рулевой колонки (см. сопроводительные иллюстрации).
|
2. Установка производится в обратном порядке.
|
|
Переключатель управления функционированием системы управления скоростью
(темпостатом)
Проверка
|
|
1. Снимите переключатель с рулевой колонки (см. параграф
3 ниже).
|
2. При помощи омметра или оборудованной
индивидуальным источником питания лампы-пробника проверьте
наличие проводимости между клеммами переключателя в обоих

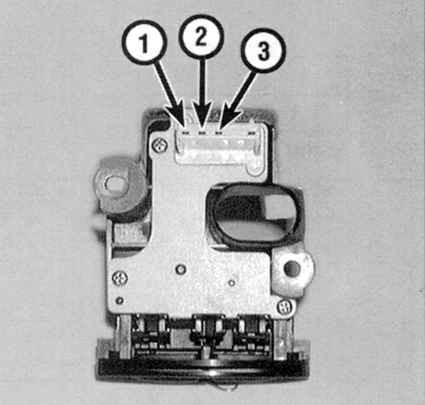

его положениях (см. сопроводительную иллюстрацию). В случае
необходимости замените сборку.
|
|
|
Замена
|
|
1. Отсоедините отрицательный провод от батареи и обождите
как минимум три минуты, прежде чем приступать к выполнению процедуры.
|
|
Если установленная на автомобиле стереосистема оборудована
охранным кодом, прежде чем отсоединять батарею удостоверьтесь
в том, что располагаете правильной комбинацией для ввода аудиосистемы
в действие! |

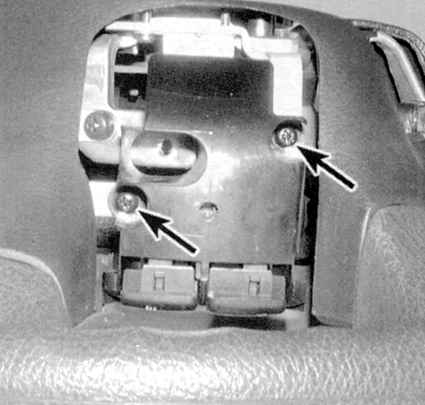

2. Снимите с переключателя крышку.
|
3. Выверните крепежные винты
(см. сопроводительную иллюстрацию), рассоедините электрические
разъемы и снимите переключатель с рулевого колеса.
|
3. Установка производится в обратном порядке.
|
|
|
