7.9. Снятие и установка распределителя зажигания

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!


2. Промаркируйте провода и шланги и отсоедините от распределителя электропроводку и шланги.
3. Отыщите на крышке распределителя выпуклую метку (в виде цифры или литеры), указывающую местоположение клеммы ВВ провода свечи зажигания первого цилиндра. Если крышка не оборудована подобного рода маркировкой, отыщите клемму, пройдясь до нее по проводу от свечи первого цилиндра, и проставьте соответствующую метку самостоятельно.
4. Снимите крышку распределителя (см. Главу Текущее обслуживание) и проверните коленчатый вал таким образом, чтобы бегунок развернулся носиком в сторону расположения клеммы свечного провода первого цилиндра (см. Ремонт двигателя без извлечения из автомобиля - модели Civic или Ремонт двигателя без извлечения из автомобиля - модели Integra).

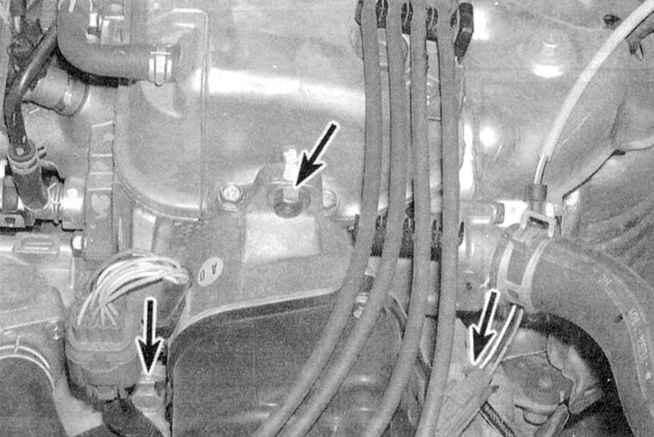

5a. Нанесите на край корпуса распределителя, прямо напротив носика бегунка параллельно оси последнего, ориентационную метку (если бегунок имеет несколько носиков, выберите центральный). Пометьте также посадочное положение основания распределителя двигателе (см. сопроводительные иллюстрации). Болты крепления распределителя на моделях Civivc.

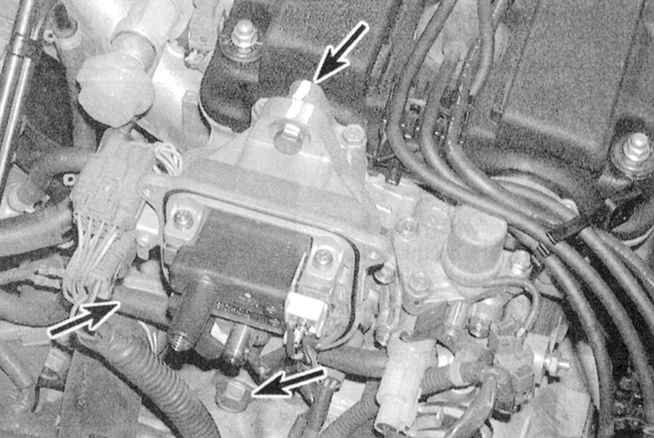

5b. Болты крепления распределителя на моделях Integra.

6. Отдайте прижимной болт(ы) и извлеките распределитель из двигателя, потянув его строго вертикально вверх.

Во избежание сведения к нулю усилий по нанесению установочных меток, не допускайте проворачивания коленчатого вала после извлечения распределителя зажигания из двигателя!

Установка

Если было допущено проворачивание коленчатого вала при извлеченном из двигателя распределителе зажигания, следует привести двигатель в положение ВМТ первого цилиндра (см. Соответствующий Раздел в Ремонт двигателя без извлечения из автомобиля - модели Civic или Ремонт двигателя без извлечения из автомобиля - модели Integra и при установке распределителя добиться соответствующего положения его бегунка.


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Наденьте на корпус распределителя новое уплотнительное кольцо.
2. Аккуратно заправьте распределитель в приемное гнездо в головке цилиндров. Добейтесь совмещения нанесенных в процессе демонтажа посадочных меток.

Выступы на торце вала распределителя и ответные пазы в торце распределительного вала имеют асимметричное расположение, что сводит к нулю возможность установки распределителя с разворотом на 180°.


3. Если не удается полностью посадить распределитель, прежде всего удостоверьтесь в правильности совмещения посадочных меток, затем добейтесь, чтобы бегунок был развернут носиком точно в сторону метки на краю корпуса.
4. Свободно вверните прижимной болт(ы).
5. Дальнейшую сборку производите в порядке, обратном порядку демонтажа. Проверьте установку угла опережения зажигания, затем прочно затяните прижимной болт крепления распределителя на двигателе.
