8.3. Снятие и установка РСМ / ЕСМ

Большинство рассматриваемых в настоящем Руководстве моделей оборудованы системой SRS. Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Главу Бортовое электрооборудование).


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Модуль управления ЕСМ/РСМ находится в салоне автомобиля под панелью приборов, позади верхней накладки порога передней пассажирской двери.

Помните, что статическое электричество способно повредить привести к выходу процессора из строя. Прежде чем прикасаться к сборке, заземляйте себя на массу кузова, пользуйтесь специальными антистатическими прокладками для хранения модуля.


2. Отключите SRS (см. Главу Бортовое электрооборудование).

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для введения аппаратуры в действие!


3. Отверните ковровое покрытие, оголив сборку нижней панели и часть пола справа под панелью приборов (см. Главу Кузов).
4. Снимите панель верхней накладки порога пассажирской двери, обеспечив тем самым доступ к модулю ЕСМ/РСМ.

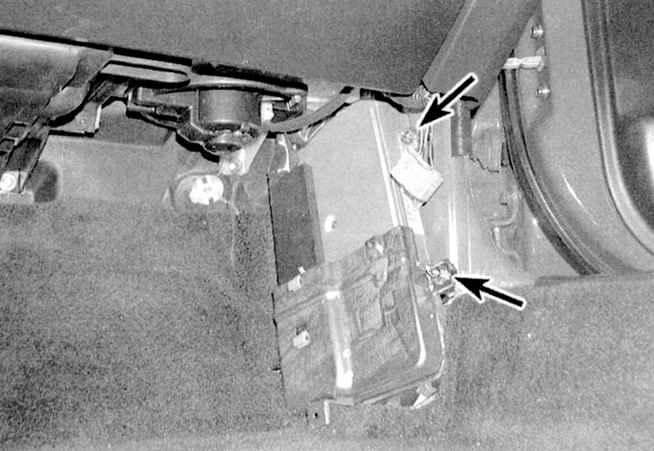

5. Отдайте гайки крепления модуля управления к своему кронштейну (см. сопроводительную иллюстрацию).


6. Рассоедините электрические разъемы ЕСМ/РСМ.

Во избежание повреждения процессора зажигание при отключении/подключении электропроводки должно быть выключено (ключ в положении OFF).


7. Осторожно снимите ЕСМ/РСМ.
8. Установка производится в обратном порядке.
