12.14. Проверка давления жидкости в гидравлической системе

ПОРЯДОК ВЫПОЛНЕНИЯ

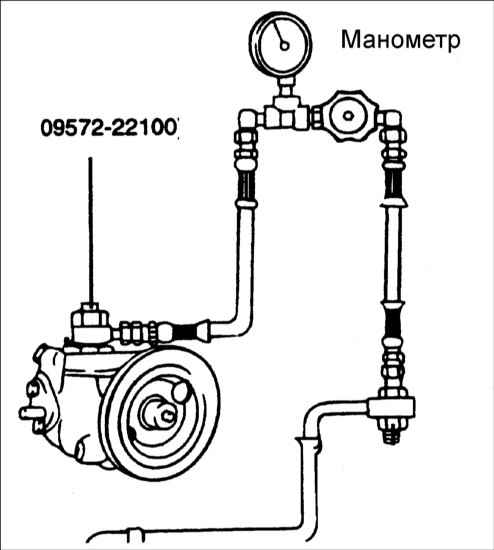

1. Отсоедините напорный шланг от насоса усилителя рулевого управления. Между отсоединенным напорным шлангом и насосом подсоедините специальный измерительный инструмент, как показано на рисунке.
2. Прокачайте гидравлический привод усилителя рулевого управления, затем пустите двигатель и поверните рулевое колесо несколько раз так, чтобы температура жидкости повысилась до 50°C.
3. Увеличьте частоту вращения коленчатого вала двигателя до 1000мин–1.
4. Закройте клапан выключателя специального инструмента и измерьте давление.

Давление жидкости, создаваемое насосом усилителя рулевого управления: 6,2 мПа


Предупреждение

Не держите клапан выключателя специального инструмента закрытым более чем 10 с.


5. Снимите специальные инструменты и подсоедините напорный шланг к насосу, затянув соединительную гайку шланга требуемым моментом.

Момент затяжки: 55–65 Н•м

6. Удалите воздух из гидравлического привода усилителя рулевого управления.
