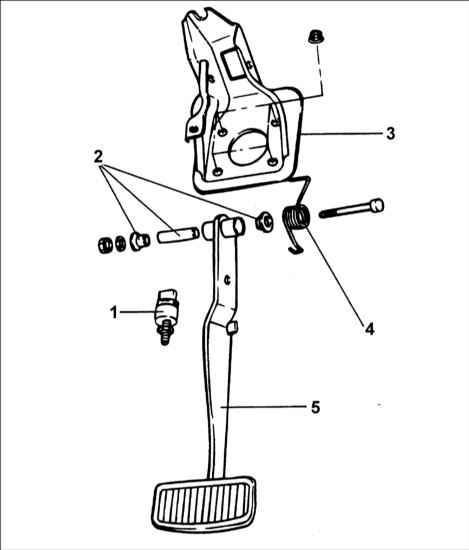

13.11. Педаль тормоза
1 – выключатель стоп–сигналов;
2 – втулки; | 3 – кронштейн;
4
– пружина;
5 – педаль |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите выключатель стоп–сигналов. |

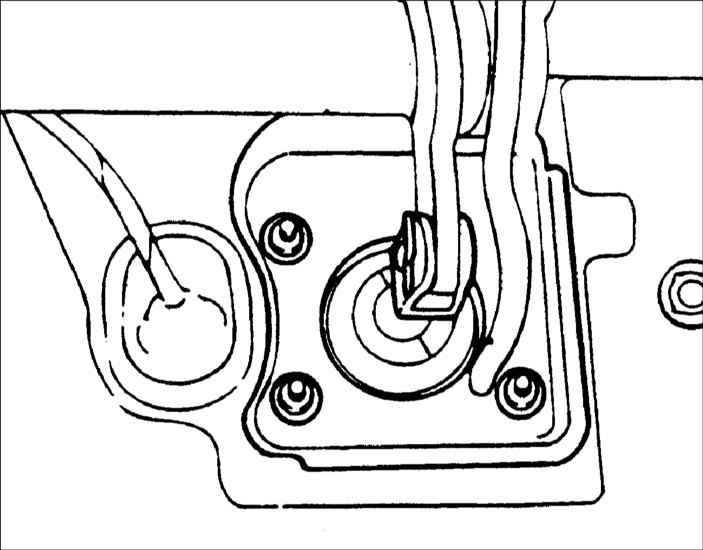

| 2. Отверните гайки с буртиком (4EA)
и болт (1EA) крепления кронштейна педали тормоза. | | 3.
Снимите шплинт и удалите штифт с головкой и отверстием под шплинт. |
 | 4.
Снимите узел педали тормоза. | |
Проверка
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте втулку на отсутствие износа. |
| 2. Проверьте педаль тормоза на отсутствие
искривлений. | | 3. Проверьте
пружину возврата педали тормоза на отсутствие повреждений. |  | 4.
Проверьте выключатель стоп–сигналов

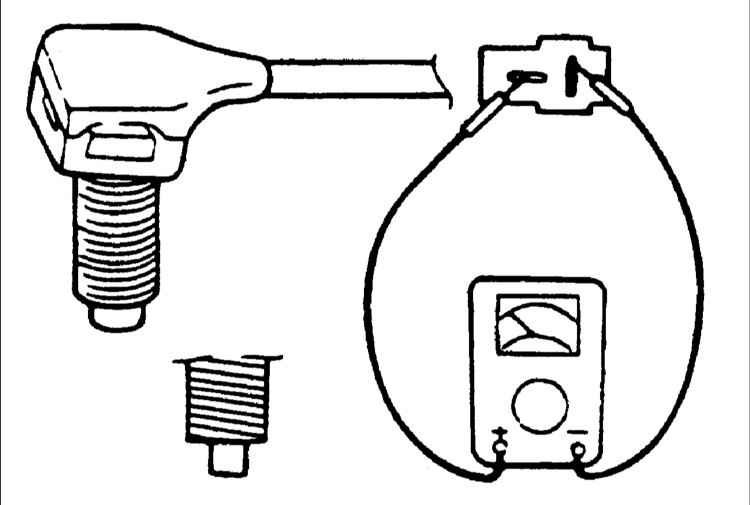

1) Омметром, подсоединенным к клеммам
выключателя стоп–сигналов, проверьте его проводимость.
2) При нажатии плунжера
проводимость должна отсутствовать и появляться при освобождении плунжера. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка проводится в последовательности,
обратной снятию. |
Предупреждение
Убедитесь, что установили шплинт на штифте с головкой и отверстием под шплинт
тяги педали тормоза.
| | 2.
Установите узел педали тормоза и закрепите гайками с буртиком и болтом. Момент
затяжки: 8–12 Н•м | | 3.
Проверьте и, при необходимости, отрегулируйте высоту установки педали и свободный
ход педали тормоза. | | 4.
Установите выключатель стоп–сигналов. | |
|
