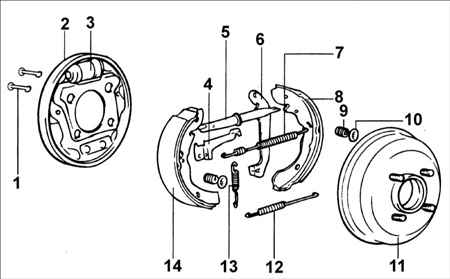

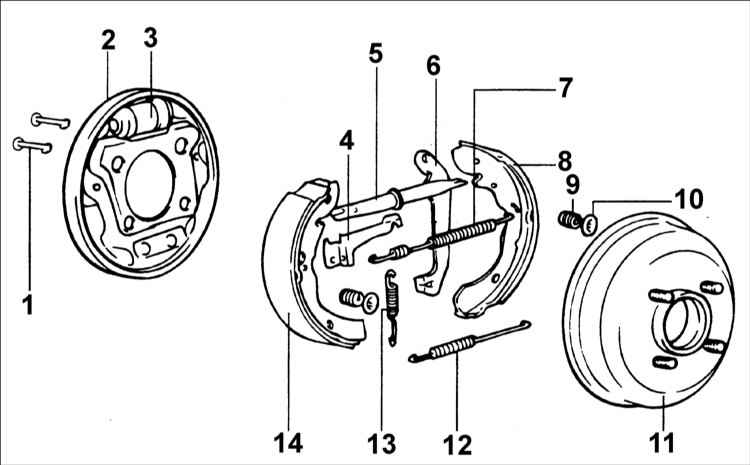

13.15. Замена тормозных колодок на задних барабанных тормозахТормозные колодки на задних барабанных тормозах
1 – стойка поддержки тормозных колодок;
2 – тормозной щит;
3 – рабочий тормозной цилиндр;
4 – щеколда рычага;
5 – разжимная планка;
6 – рычаг стояночного тормоза;
7 – верхняя возвратная пружина; |
8 – задняя тормозная колодка;
9 – пружина;
10 – зажим;
11 – тормозной барабан;
12 – нижняя возвратная пружина;
13 – пружина регулятора;
14 – передняя тормозная колодка. |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |

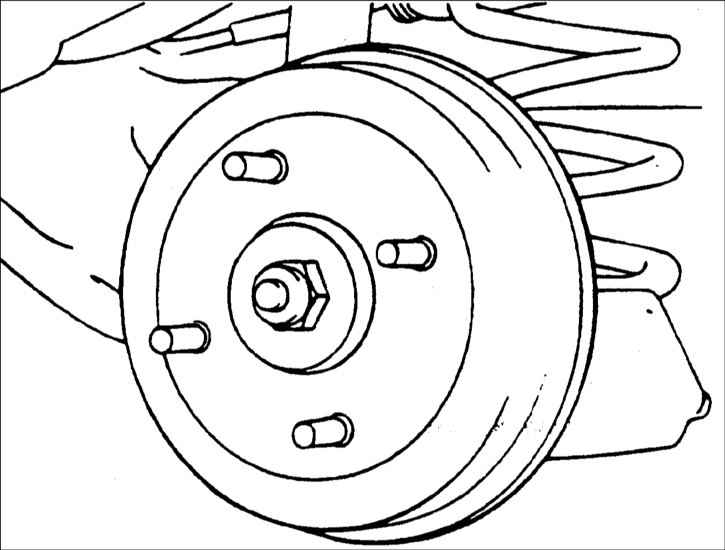

| 1. Снимите колесо и тормозной
барабан. |
 |
2. Снимите зажим поддержки тормозной
колодки, пружину автоматического регулятора и рычаг регулятора. |
| 3. Прижмите колодки и снимите регулятор
колодок. |
 |
4. Снимите тормозные колодки вместе с возвратными
пружинами. |
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |

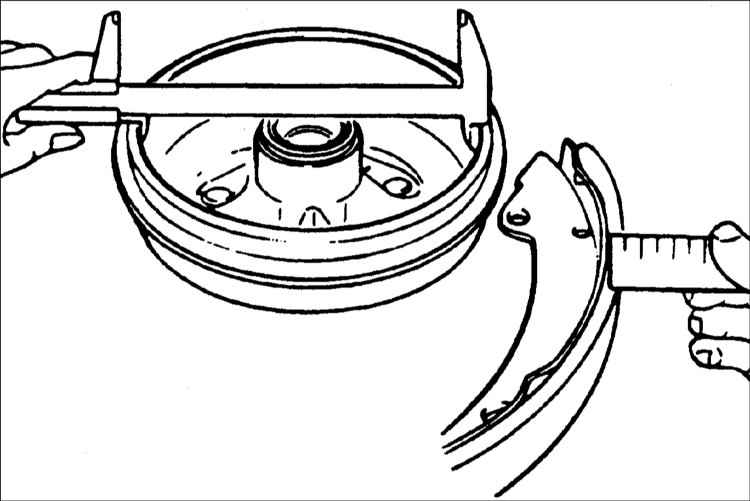

| 1. Измерьте внутренний диаметр
тормозного барабана. Индикатором часового типа проверьте биение тормозного
барабана. Замените тормозной барабан, если внутренний диаметр барабана
превышает предельно допустимое значение.
Максимальный диаметр: 200 мм
Биение тормозного барабана: 0,015 мм
|
 |
2. Измерьте толщину накладок
задних тормозных колодок. Замените все тормозные колодки на одной
оси автомобиля, даже если только одна колодка имеет толщину, меньшую
предельно допустимой.
Минимально допустимая толщина: 1,0 мм
|
| 3. Проверьте накладки тормозных
колодок на отсутствие загрязнений маслом или смазочными материалами,
износа и трещин. |
| 4. Осмотрите рабочие тормозные цилиндры
на отсутствие утечек тормозной жидкости. |

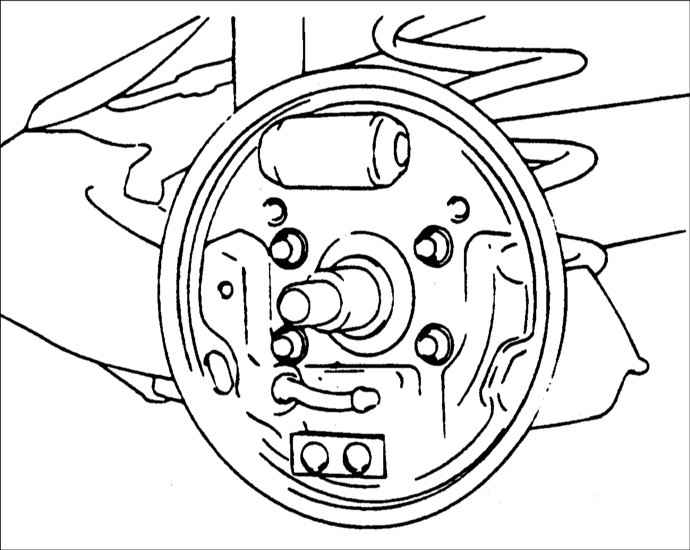

| 5. Осмотрите тормозной щит на отсутствие
износа или повреждений. |
 |

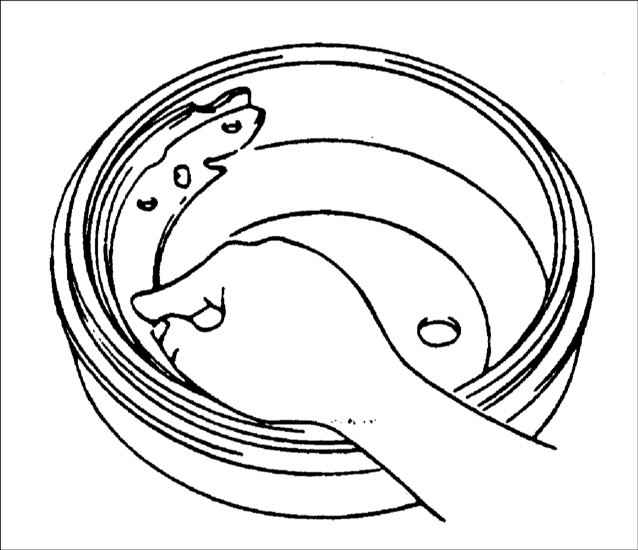

6. Проверьте равномерность прилегания тормозной
колодки к тормозному барабану. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Смазкой смажьте следующие
точки контакта тормозных колодок:
a. точки контакта тормозных колодок с тормозным щитом;
b. точки контакта тормозных колодок с опорной плитой.
Рекомендованный смазочный материал: SAE J310, NLGI №2
|
|
|

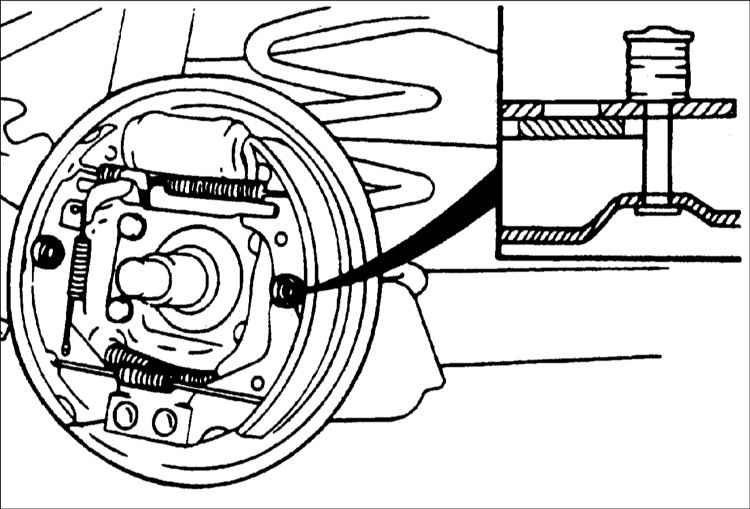

| 2. Установите стойку поддержки тормозной
колодки. |

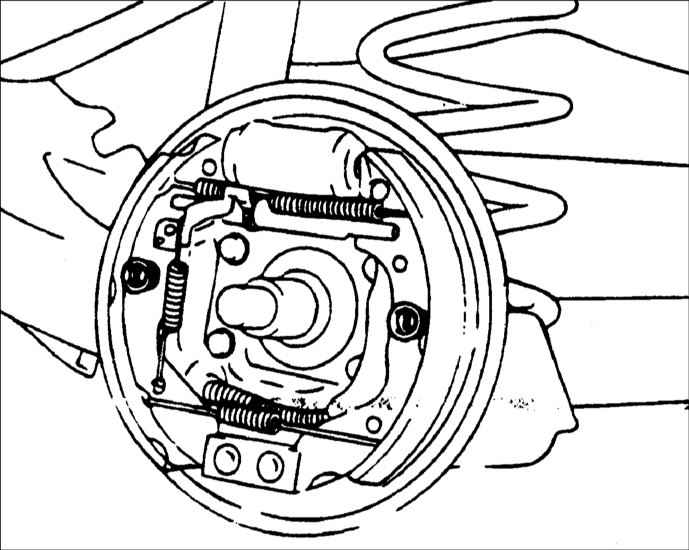

| 3. Установите возвратные пружины
на тормозные колодки. |
 |
4. После установки тормозного барабана несколько
раз затяните рычаг стояночного тормоза. |
|
|
