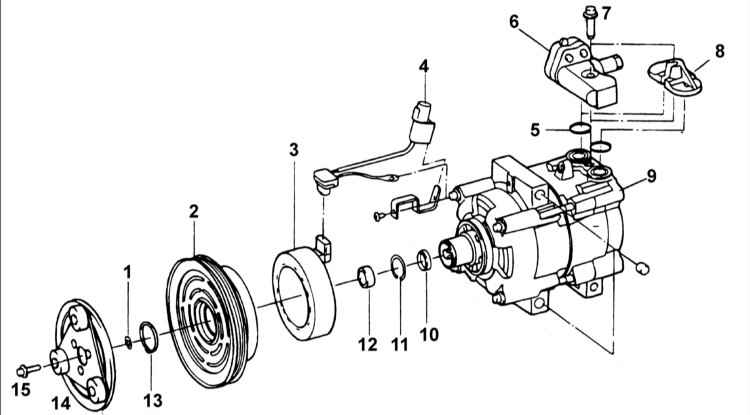

15.14. Втулка сцепления и шкив компрессора кондиционераСцепление и шкив компрессора кондиционера
1 – распорная втулка;
2 – шкив и подшипник;
3 – катушка возбуждения;
4 – разъем электромагнитной муфты;
5 – уплотнительное кольцо;
6 – узел трубопроводов;
7 – болт, 16,3–26,6 Н•м;
8 – пластина; |
9 – компрессор кондиционера;
10 – уплотнение вала;
11 – уплотнительное кольцо;
12 – уплотнение;
13 – стопорное кольцо;
14 – диск и втулка;
15 – болт, 10,2–15,3 Н•м. |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

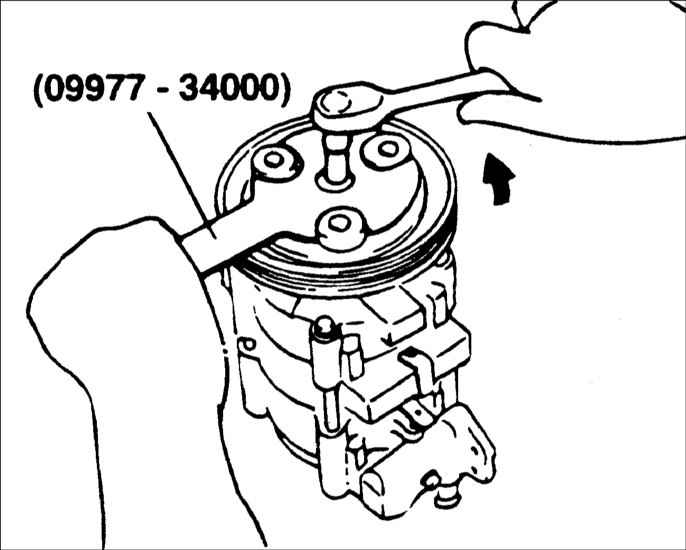

1. Выверните болт
крепления втулки сцепления, при этом специальным ключом 09977–34000
удерживайте втулку от проворачивания. |
 |

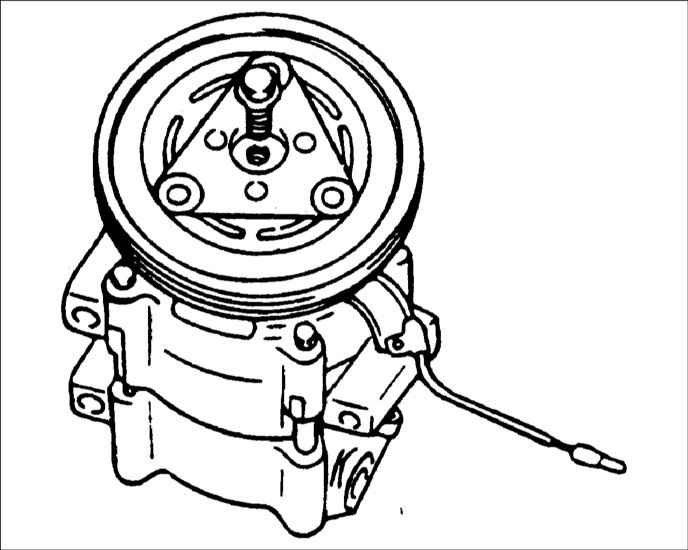

2. Снимите втулку сцепления и
прокладки с вала компрессора. Если втулка не снимается, вверните болт
на М8 в отверстие вала втулки и за болт снимите втулку. |
 |

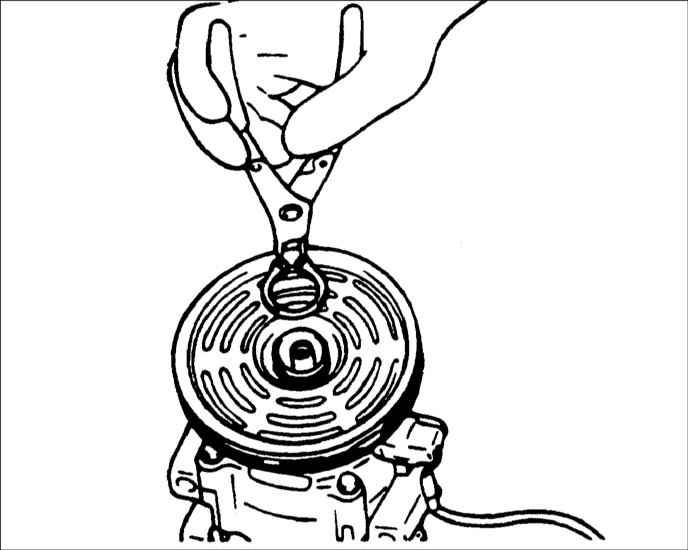

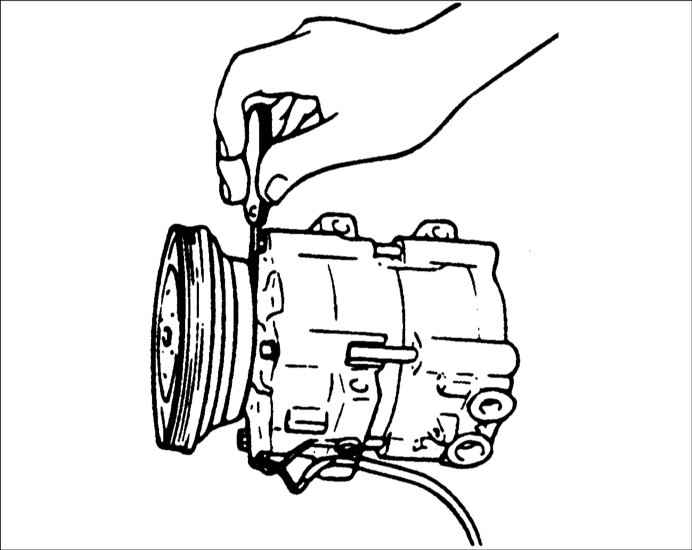

3. Снимите стопорное кольцо. |

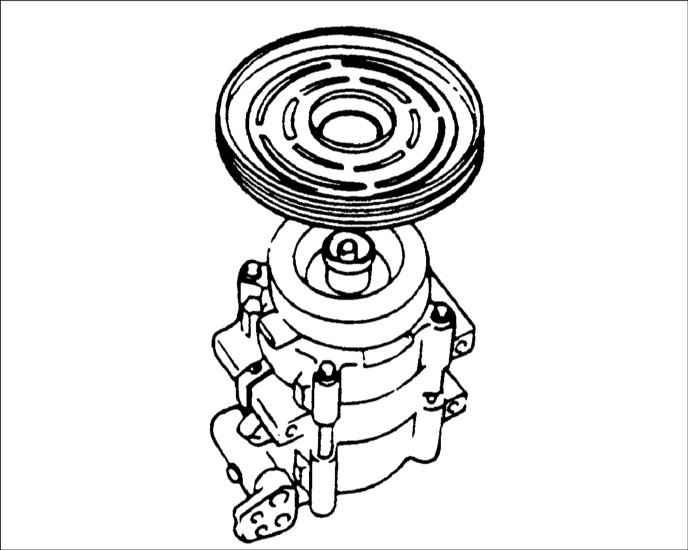

| 4. Снимите шкив и подшипника с
вала компрессора. |
|
Установка
|
Не используйте
пневматические инструменты.
