15.6. Установка манометров для измерения давления

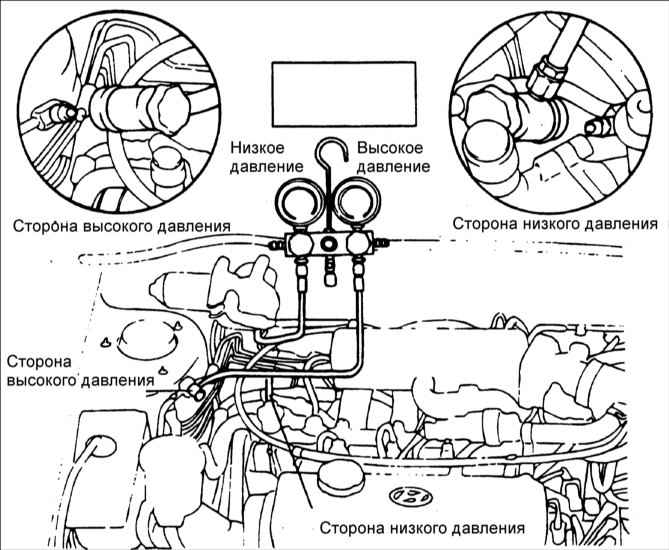

Подсоединение манометров

1 – сторона с высоким давлением;
2 – сторона с высоким давлением;
3 – низкое давление;

4 – высокое давление;
5 – сторона с низким давлением;
6 – сторона с низким давлением.

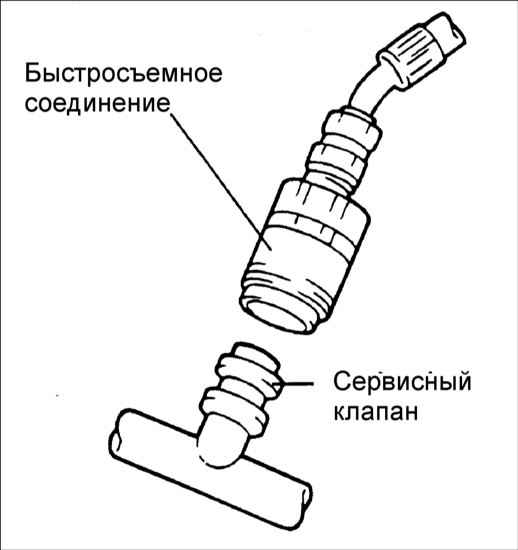

В системе кондиционирования воздуха с хладагентом R-134a имеются порты с "быстросъемными подсоединениями" адаптеров. Каждый адаптер представляет собой втулку с внутренней резьбой для предохранения системы от попадания загрязняющих примесей.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Закройте оба клапана на магистрали.

2. Подсоедините адаптеры манометров к соответствующим портам.

3. Вручную затяните гайки крепления шлангов адаптеров.
