16.4. Проверка электрической цепи зарядки

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Включите зажигание.
2. После включения зажигания при работающем двигателе должна гореть контрольная лампа зарядки аккумуляторной батареи.
3. Отсоедините разъем от резистора предварительного возбуждения генератора.

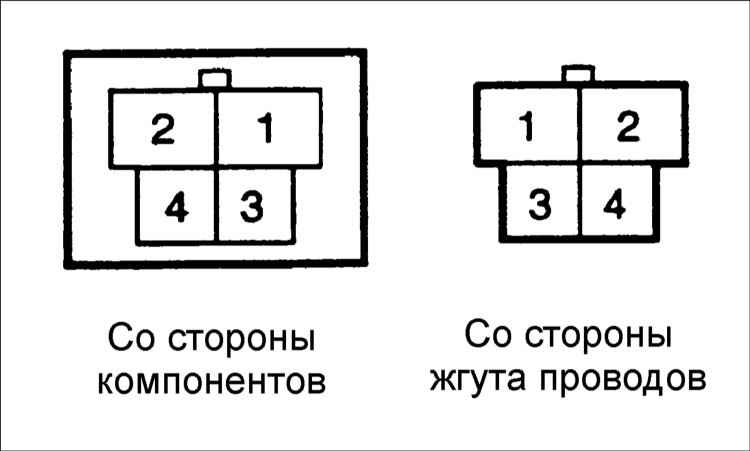

Подсоедините омметр к контактам 1 и 3 разъема со стороны компонентов. Положительный щуп (+) омметра подсоедините к контакту 3, а отрицательный щуп (–) – к контакту 1.

Предупреждение

Если омметр подсоединить неправильно, он не покажет значение сопротивления



Результат


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если имеется проводимость, показываемая омметром, значит, электрическая цепь в порядке. Если проводимость отсутствует, значит, электрическая цепь неисправна.
2. Если проводимость отсутствует только на шаге 3, проверьте и восстановите электрическую цепь контрольной лампы. Если проводимость отсутствует только на шаге 2, проверьте резистор предварительного возбуждения генератора.

Предупреждение

Если проводимость отсутствует только на одном из шагов 2 и 3, значит, система работает нормально, однако, для более надежной работы системы необходимо провести проверку электрической цепи.
