16.5. Проверка падения напряжения на проводе, соединяющем аккумуляторную батарею с генератором

Эта проверка позволяет определить надежность соединения клеммы "B" генератора с положительной клеммой аккумуляторной батареи.

Подготовка к проверке

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Включите зажигание.

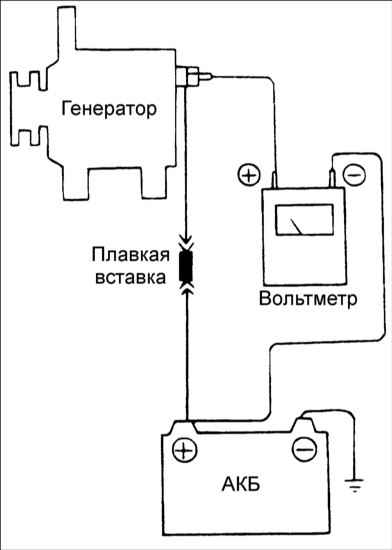

2. Подсоедините цифровой вольтметр к клемме "B" генератора и к положительной клемме аккумуляторной батареи.

Условие проверки


ПОРЯДОК ВЫПОЛНЕНИЯ
Запустите двигатель, включите фары, вентилятор отопителя и другие потребители электрической энергии и прочтите показания на вольтметре.

Результат проверки

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вольтметр должен показывать напряжение 0,3 В.
2. Если напряжение более 0,3 В, значит, провод имеет повреждения или он ненадежно подсоединен к клеммам генератора и аккумуляторной батареи.

Для проверки провода соедините клемму "B" и положительную клемму аккумуляторной батареи дополнительным проводом с плавкой вставкой.

Проверьте надежность подсоединения провода к клеммам, а также убедитесь, что изоляция провода не расплавлена от его перегрева.
3. В заключение, выключите все потребители электрической энергии и остановите двигатель.
