2.1.14. Клапана
1 – выпускной клапан;
2 – седло выпускного клапана;
3 – направляющая втулка клапана;
4 – тарелка пружины клапана;
5 – маслоотражательный колпачок;
6 – пружина клапана;
7 – держатель пружины клапана;
8 – сухари; |
9 – сухари;
10 – держатель пружины клапана;
11 – пружина клапана;
12 – маслоотражательный колпачок;
13 – тарелка пружины клапана;
14 – направляющая втулка клапана;
15 – седло впускного клапана;
16 – впускной клапан. |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

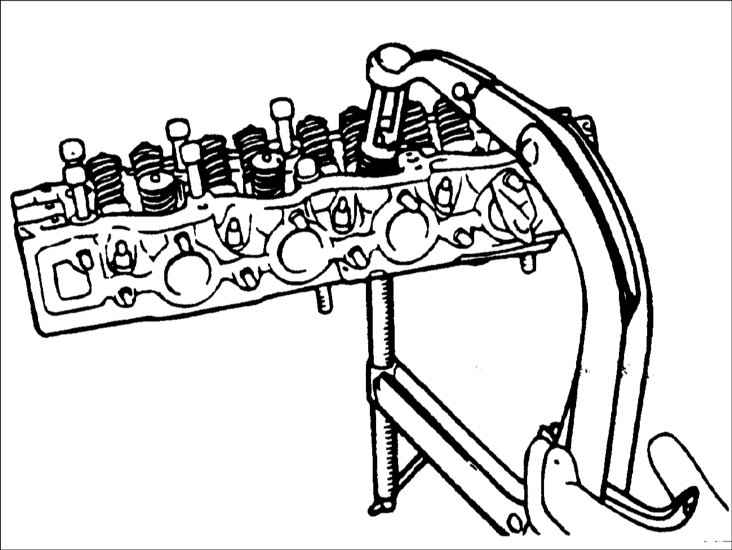

1. Специальным приспособлением
сожмите пружину клапана и снимите со стержня клапана сухари. Медленно
освободите приспособление, сжимающее пружину, и снимите пружину клапана,
тарелку пружины и клапан из головки блока цилиндров. |
Предупреждение
 Для хранения
клапанов приготовьте пронумерованные полиэтиленовые пакеты или контейнеры.
|
| 2. Пассатижами снимите маслоотражательный
колпачок. |
Предупреждение
Не используйте
повторно маслоотражательный колпачок.
|
|
Проверка
Пружина клапана
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Осмотрите каждую пружину клапана на отсутствие
трещин и повреждений. |
| 2. Измерьте длину пружины в свободном состоянии.
Установите пружину на плоскую горизонтальную поверхность и измерьте
отклонение верхней части пружины от вертикальной плоскости.
Длина пружины в свободном состоянии: 42,03 мм
Длина пружины под нагрузкой 24,7 кг: 34,5 мм
Предельно допустимое отклонение пружины от вертикальной плоскости
– не более 1,5°
|
|
Направляющие втулки клапана
|
|
Проверьте зазор между стержнем и направляющей
клапана. Если зазор превышает предельно допустимое значение, замените направляющую
втулку клапана на втулку увеличенного ремонтного размера.
Зазор между стержнем и направляющей втулкой клапана:
Впускные клапана: 0,03–0,06 мм
Выпускные клапана: 0,035–0,065 мм
Предельно допустимый зазор между стержнем и направляющей втулкой клапана:
Впускные клапана: 0,1 мм
Выпускные клапана: 0,15 мм
|
Увеличенные размеры направляющей втулки клапана
|
Увеличение размера, мм
|
Размерная метка
|
Диаметр отверстия в головке цилиндров, мм
|
|
0,05
|
5
|
11,05–11,058
|
|
0,25
|
25
|
11,25–11,258
|
|
0,35
|
50
|
11,50–11,508
|
Седло клапана
Проверьте состояние и ширину рабочей кромки седла клапана. При необходимости
отремонтируйте или замените седло клапана.
Перед заменой или ремонтом седла клапана проверьте износ направляющей втулки клапана.
Если направляющая втулка клапана изношена, замените ее.
|
|
Ремонт седла клапана необходимо проводить
наждачным кругом или фрезой. Ширина рабочей фаски седла клапана должна быть
в пределах технических требований.
|
Клапана
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Осмотрите каждый клапан на
выявление следующих дефектов:
– повреждений или деформации стержня клапана;
– повреждений тарелки клапана;
– повреждений или неравномерного износа торца стержня клапана. |
|
2. При необходимости, отремонтируйте
или замените клапан.

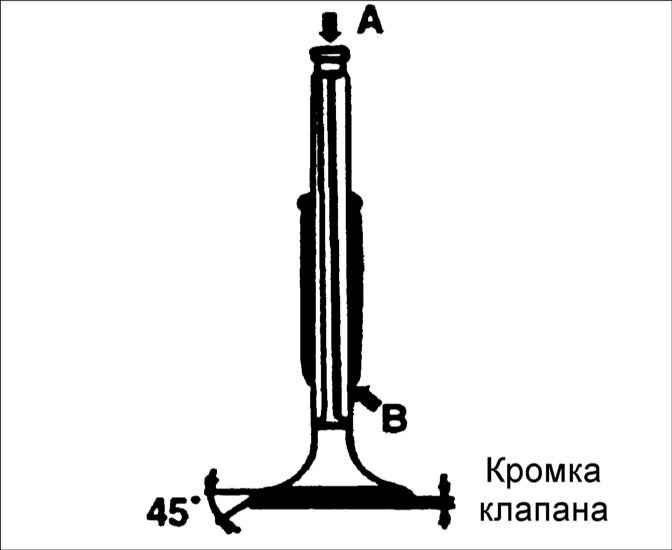

Толщина кромки:
Впускные клапана: 1,1 мм
Выпускные клапана: 1,4 мм
Предельно допустимая толщина кромки:
Впускные клапана: 0,8 мм
Выпускные клапана: 1,1 мм
|
|
Установка
Предупреждение
Перед установкой очистите
все детали.
Нанесите тонкий слой моторного
масла на все поверхности скольжения.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Используя специальное
приспособление 09222-22001, установите маслоотражательный колпачок. |
| 2. Смажьте стержень клапана моторным
маслом и установите клапан. При установке клапана не прилагайте больших
усилий, чтобы не повредить маслоотражательный колпачок. |
 |
3. Установите пружины и держатели
пружин. Пружины необходимо устанавливать стороной, покрытой эмалью,
к держателям пружин. |
|
4. Специальным приспособлением
сожмите пружину. Установите сухари и снимите специальное приспособление
для сжатия пружины. |
| 5. Установите головку цилиндров. |
|
|
