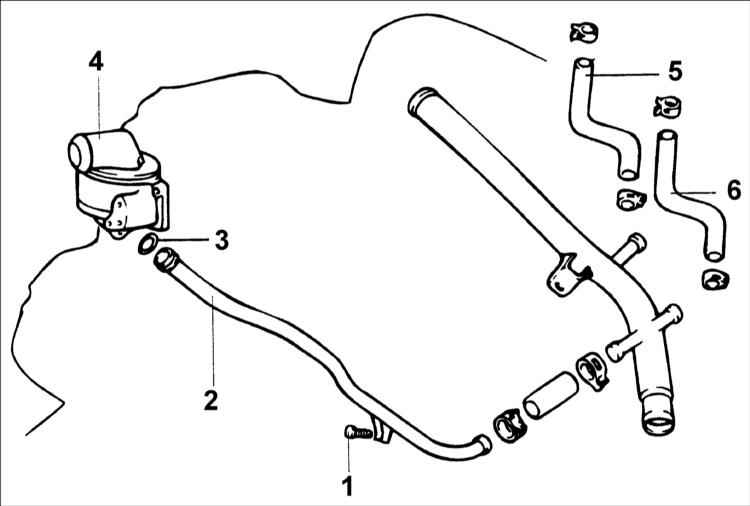

4.5. Трубки и шланги системы охлажденияТрубки и шланги системы охлаждения двигателя SOHC
1 – болт, 10–15 Н•м;
2 – обводной
шланг;
3 – уплотнительное кольцо;
4 – штуцер выхода охлаждающей жидкости;
| 5 – шланг для охлаждающей жидкости;
6 – шланг подачи охлаждающей жидкости к отопителю. |

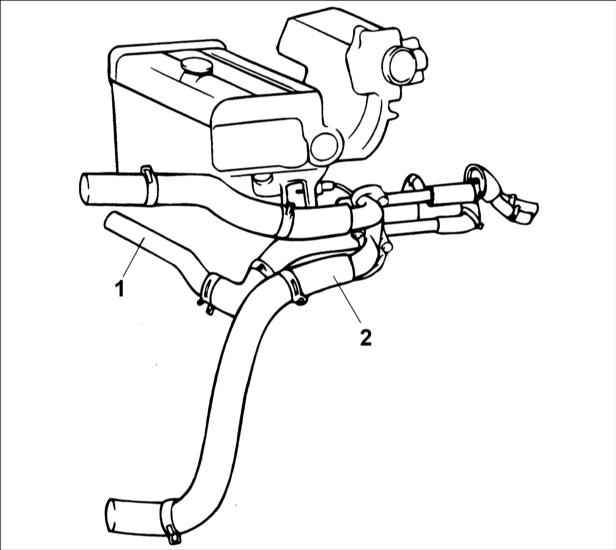

Трубки
и шланги системы охлаждения двигателя DOHC
| 1 – входная труба охлаждающей жидкости;
| 2 – штуцер выхода охлаждающей жидкости. |
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте трубки и шланги системы охлаждения на отсутствие
повреждений, трещин и вздутостей. | | 2. При
необходимости замените их. | |
Замена
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. При подсоединении шланга к штуцеру выхода охлаждающей
жидкости предварительно смажьте уплотнительное кольцо охлаждающей жидкостью. |
| 2. Убедитесь, что желтая метка на конце входного
шланга охлаждающей жидкости совместилась с желтой меткой на штуцере. |
|
Предупреждение
 Не смазывайте уплотнительное
кольцо маслом или смазочным материалом.
Перед установкой шлангов очистите штуцеры от грязи, пыли и песка.
Вставьте трубу охлаждающей жидкости до упора в водяной насос.
При установке используйте только новое уплотнительное кольцо.
|
