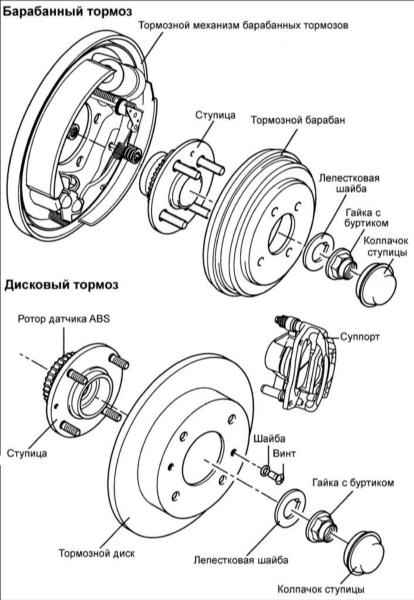

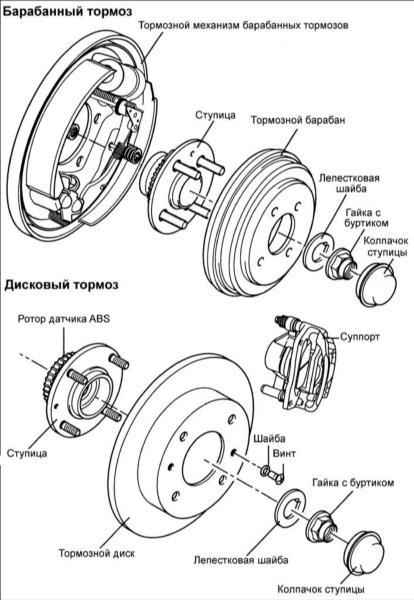

12.6. Задняя ось / ступица заднего колеса

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Ослабьте гайки крепления заднего колеса.
  2. Поднимите автомобиль и закрепите на опорах.
  3. Отверните гайки и снимите заднее колесо.
  4. Молотком и зубилом снимите со ступицы колпачок.
  5. Отогните буртик, отверните гайку крепления ступицы заднего колеса и снимите лепестковую шайбу.
  6. Снимите датчик ABS.

При снятии датчика ABS соблюдайте осторожность, чтобы не ударить наконечник датчика об зубья ротора или другие элементы.
  1. Снимите суппорт и закрепите его проводом на стойке задней подвески.
  1. Снимите тормозной диск и ступицу заднего колеса.

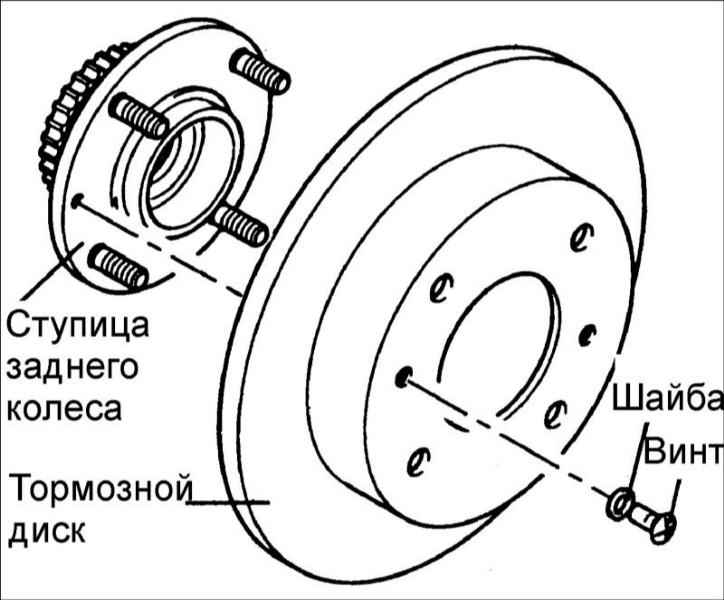

  1. Выверните винт и снимите тормозной диск со ступицы заднего колеса.
  • Без необходимости не снимайте подшипник из ступицы заднего колеса.
  • Соблюдайте осторожность, чтобы не повредить или не поцарапать зубья ротора. Исключите падение ротора. Если зубья ротора будут повреждены это нарушит работоспособность антиблокировочной тормозной системы.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте уплотнительное кольцо на отсутствие износа и повреждений.
  2. Проверьте подшипник ступицы заднего колеса на отсутствие износа и повреждений.

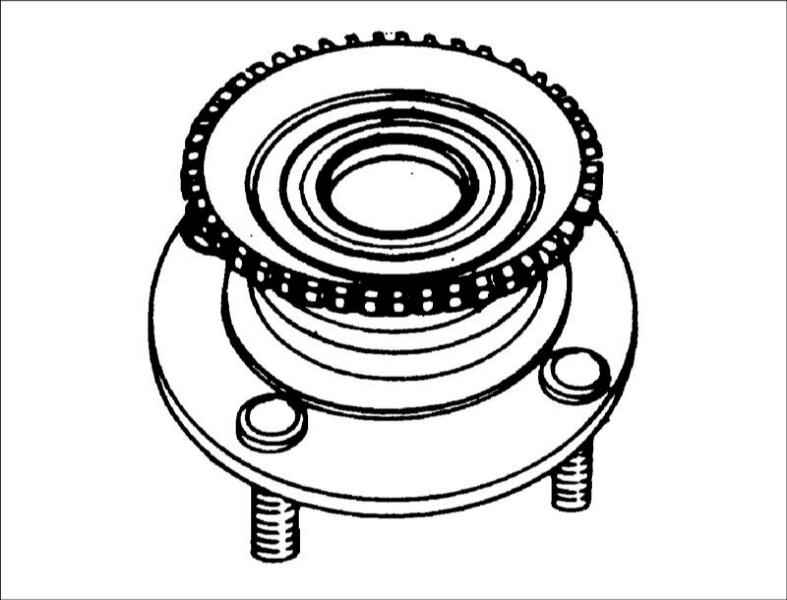

  3. Проверьте ротор датчика частоты вращения заднего колеса на отсутствие выкрашивания зубьев.
  4. Проверьте опору ступицы на отсутствие трещин.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

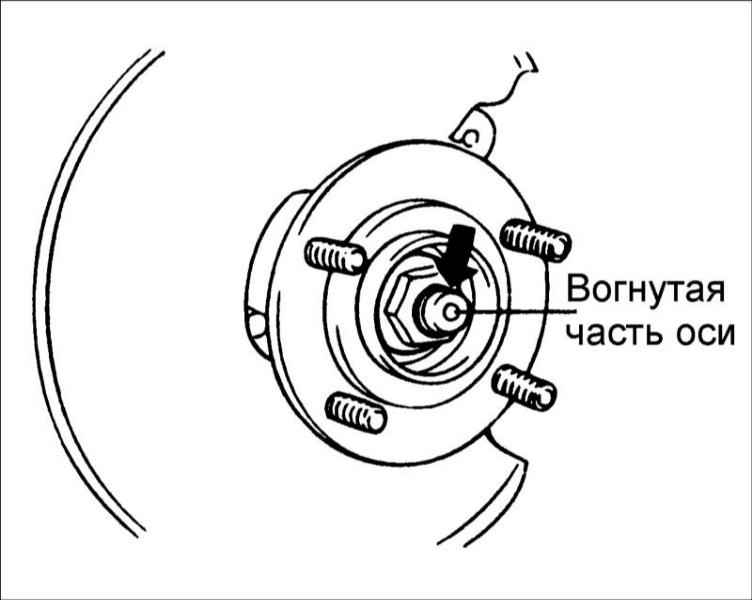

  1. Наверните новую гайку с буртиком и забейте буртик гайки в паз ступицы.
При установке необходимо использовать новую гайку с буртиком.
  1. Установите датчик ABS. Вставьте щуп в зазор между датчиком и зубьями ротора и затягивайте датчик в положение, в котором обеспечивается требуемый зазор. Зазор датчика ABS: 0,2–1,3 мм.
  1. Установите на ступицу колпачок.
