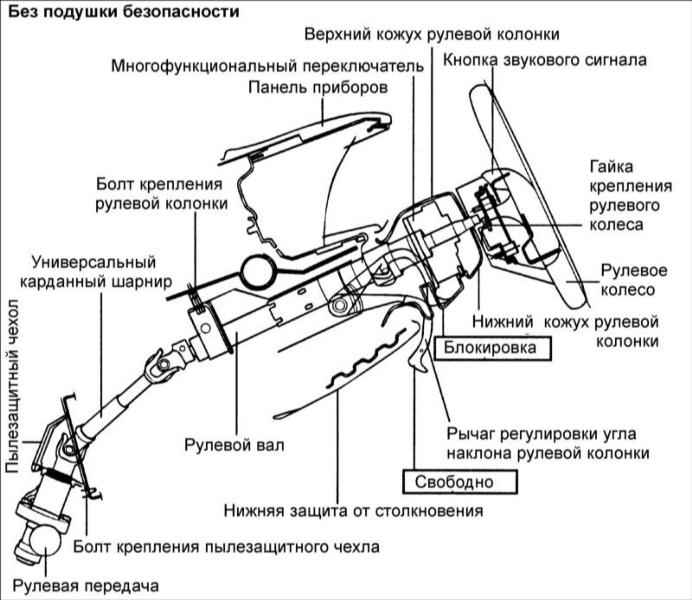

14.12. Рулевая колонка / рулевой вал

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

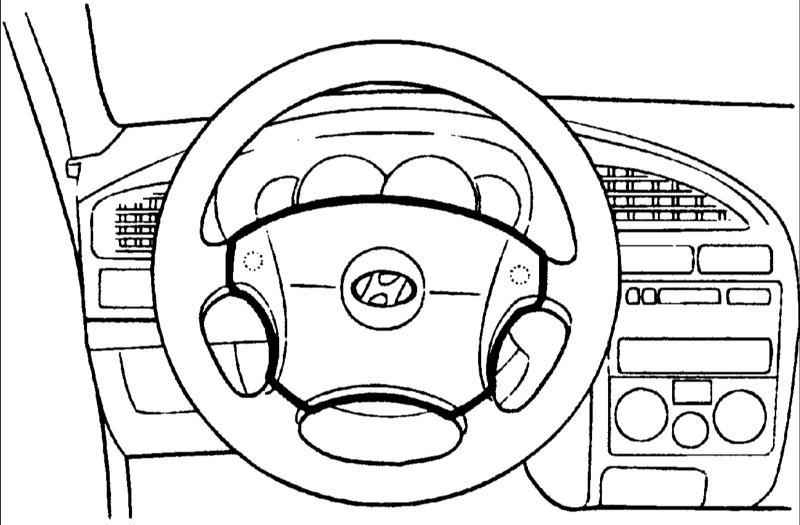

  2. Снимите подушку безопасности водителя.

На автомобилях не оборудованных подушкой безопасности водителя снимите кнопку включения звукового сигнала.

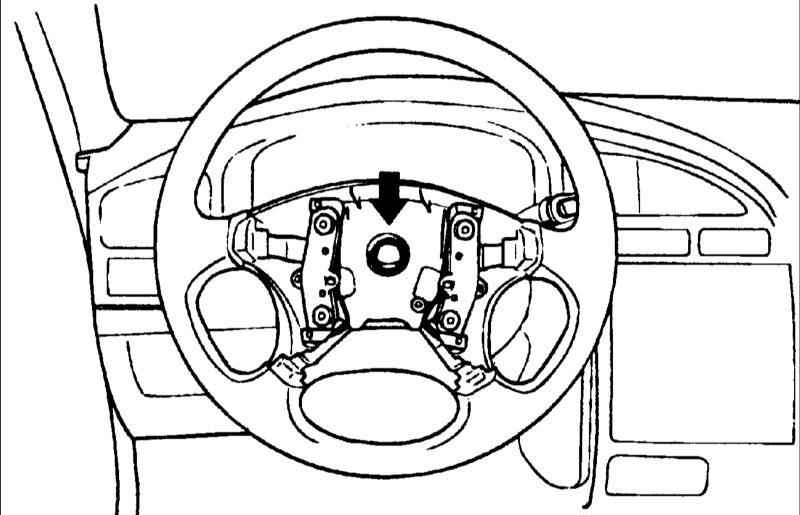

  1. Отверните гайку крепления рулевого колеса.

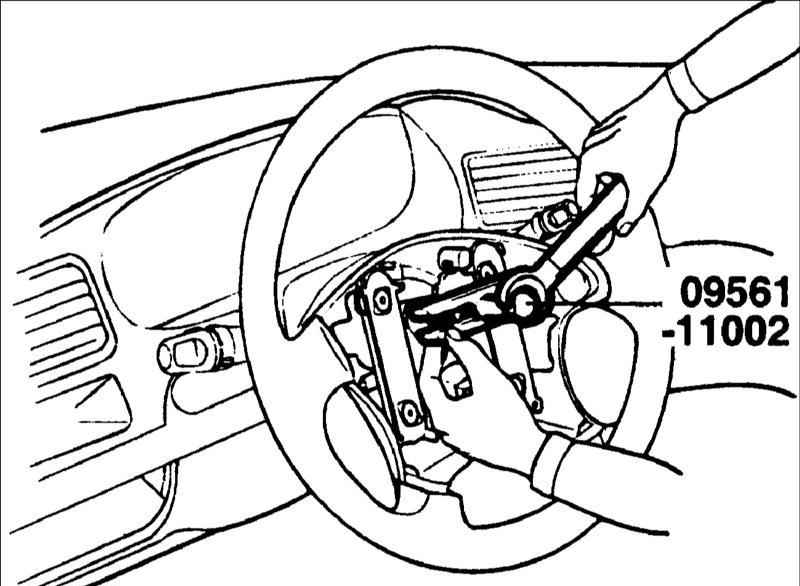

  1. Нанесите метки совмещения на торец рулевого вала и рулевое колесо и съемником снимите рулевое колесо.

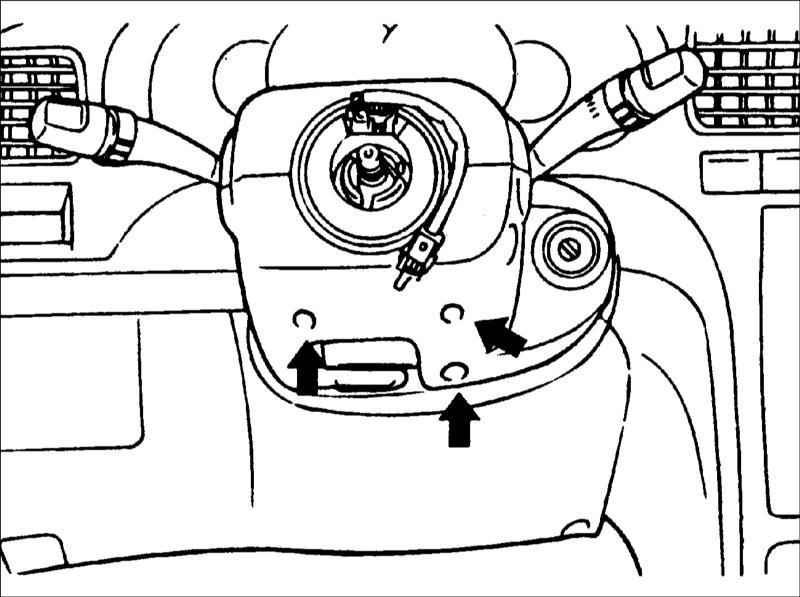

  1. Выверните винты и снимите кожухи рулевой колонки.

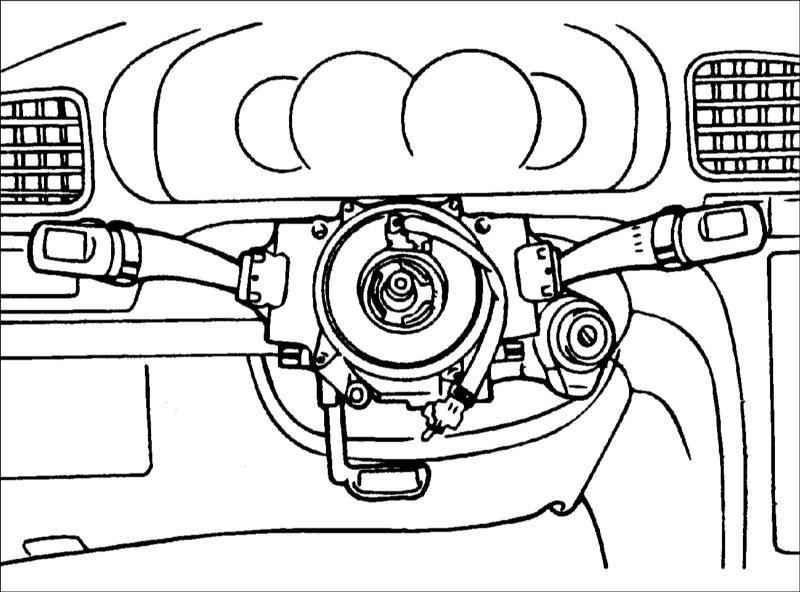

  1. Отсоедините от многофункционального переключателя электрические разъемы.

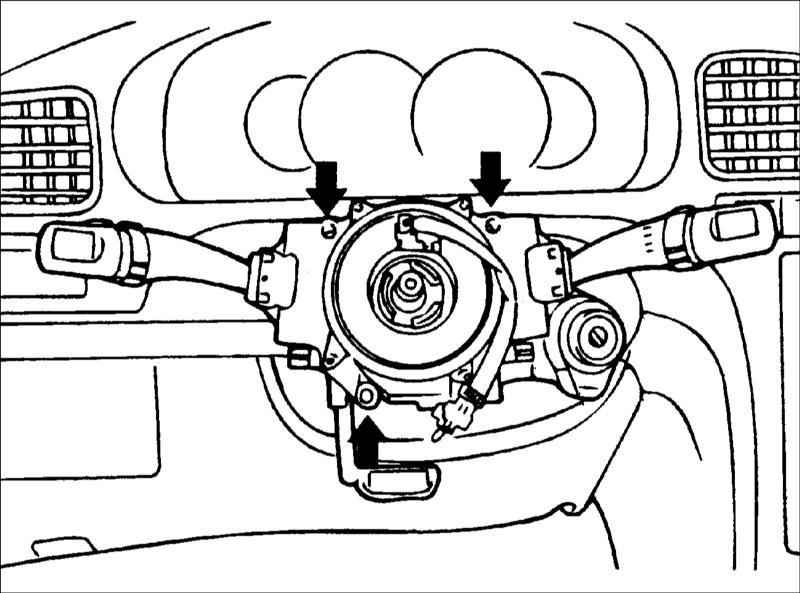

  1. Выверните три болта и снимите многофункциональный переключатель.

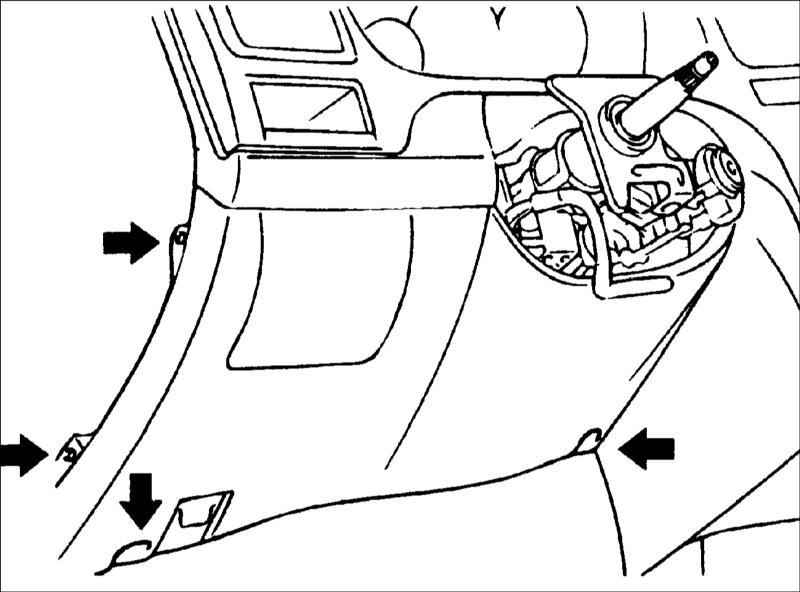

  1. Выверните четыре болта и снимите нижнюю защиту от столкновения.

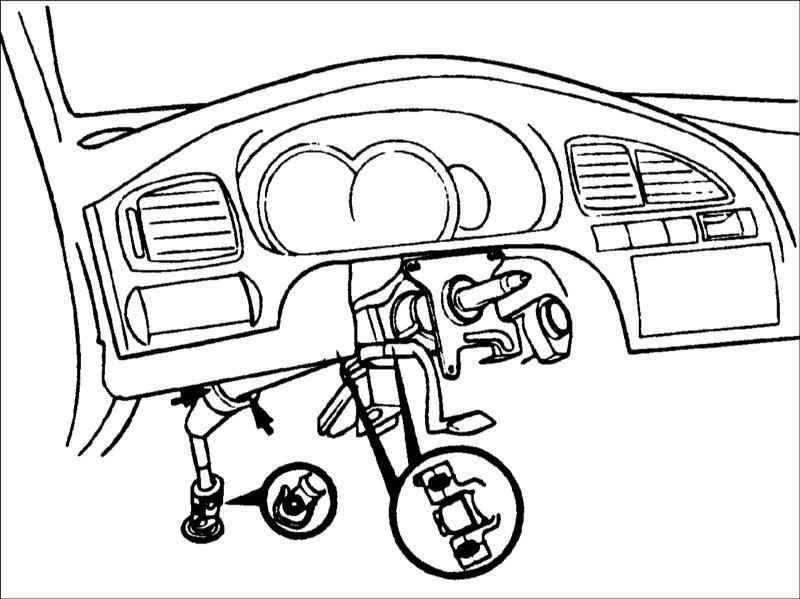

  1. Выверните пять болтов соединяющих рулевой вал и универсальный шарнир.

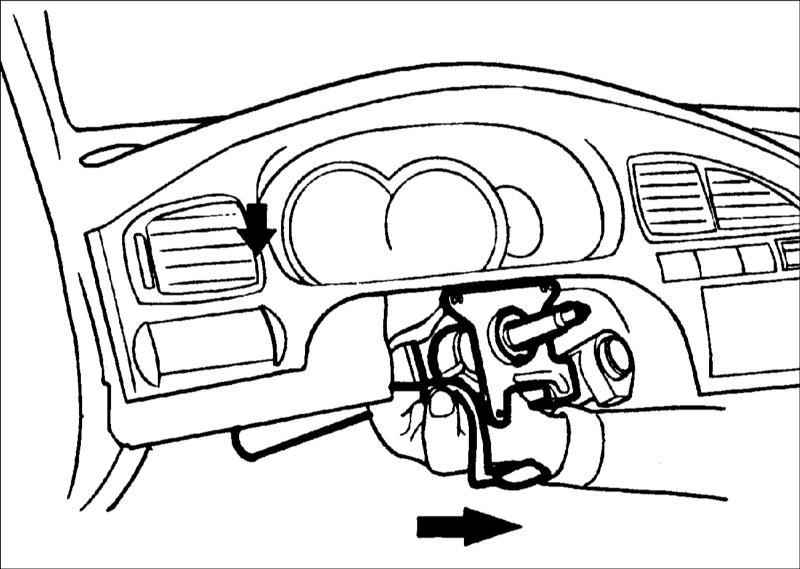

  1. Выверните болты и снимите рулевую колонку и вал вместе с универсальным шарниром.
