14.2. Проверка свободного хода рулевого колеса

ПОРЯДОК ВЫПОЛНЕНИЯ

Запустите двигатель с рулевым колесом, установленным в положение прямолинейного движения. С передними колесами, установленными для прямолинейного движения, приложите усилие 5 Н для поворота рулевого колеса. Усилие прикладывайте по внешнему диаметру рулевого колеса.

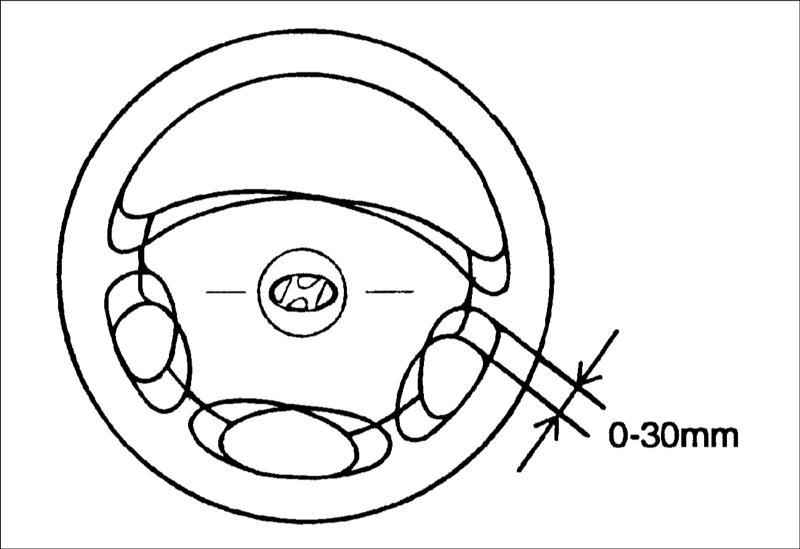

Измерьте свободный ход по окружности рулевого колеса. Свободный ход рулевого колеса: 0–30 мм.

Если свободный ход превышает допустимое значение, значит, изношены универсальные шарниры рулевого вала или рулевая передача.
