15.13. Замена рабочего тормозного цилиндра

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите тормозные колодки.
  2. Отсоедините тормозную трубку.

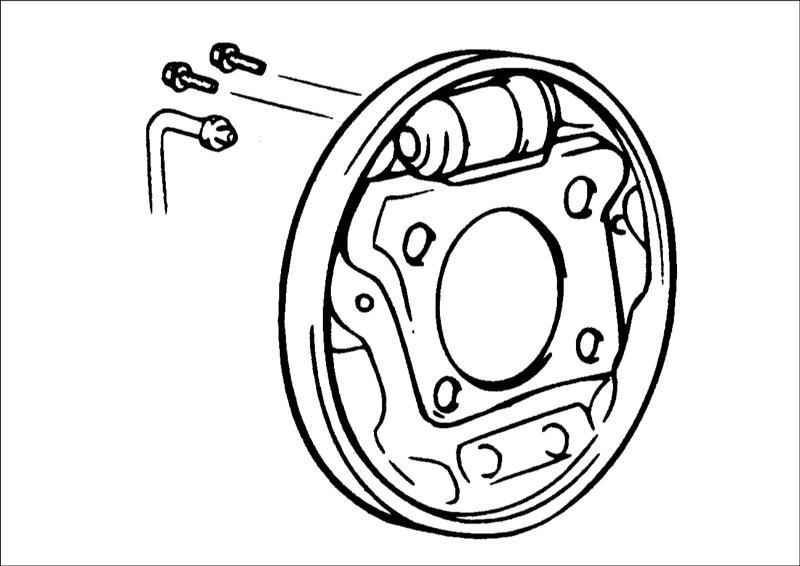

  1. Выверните болты и снимите рабочий тормозной цилиндр.

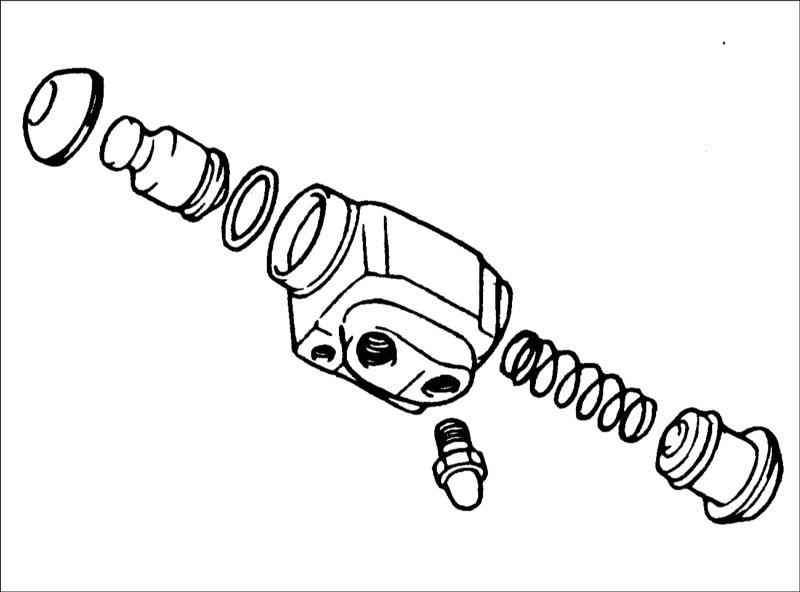

  1. Снимите пылезащитные чехлы с рабочего тормозного цилиндра.
  2. Снимите поршень.
  1. Достаньте возвратную пружину.
  1. Перед сборкой рабочего тормозного цилиндра проверьте состояние следующих деталей:
    – цилиндр и поршень на отсутствие износа, повреждений и ржавчины;
    – корпус рабочего тормозного цилиндра на отсутствие повреждений и трещин;
    – контактную поверхность поршня и тормозных колодок на отсутствие износа;
    – поршень на отсутствие внутренней пористости.
  2. Сборка проводится в последовательности, обратной разборке.

  1. Перед сборкой очистите рабочий тормозной цилиндр изопропиловым спиртом.
  2. Перед сборкой смажьте тормозной жидкостью поршень и цилиндр.
  3. При сборке необходимо использовать новые манжеты и пылезащитные чехлы.

Соблюдайте осторожность, чтобы не потерять стальной шарик дренажного клапана.
