15.19. Датчик частоты вращения колеса

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поднимите автомобиль и освободите стояночный тормоз.
  2. Отсоедините разъем от блока HECU.

Убедитесь, что освободили двойной фиксатор разъема и подсоединили измерительный щуп к разъему со стороны жгута проводов.

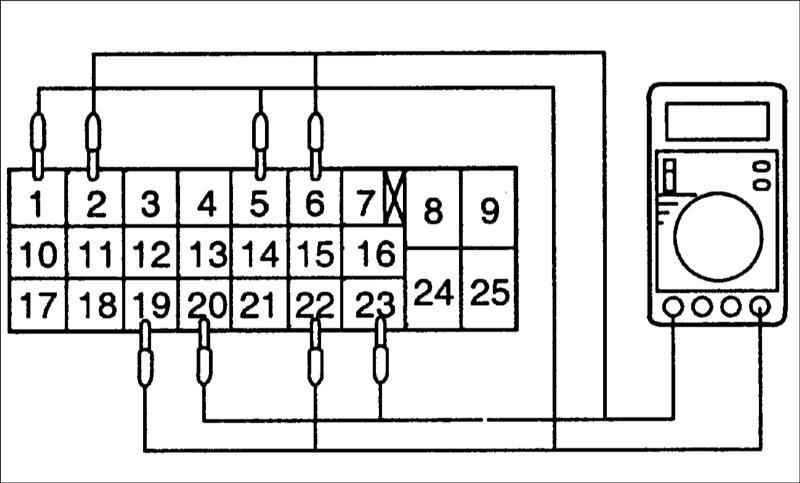

  1. Подсоедините вольтметр или осциллограф к контактам разъема и измерьте напряжение, вырабатываемое датчиком при вращении колеса.

Контакты разъема

1 и 2: передний левый датчик
19 и 20: передний правый датчик

5 и 6: задний левый датчик
22 и 23: задний правый датчик

Выходное напряжение при измерении осциллографом: 150 мВ

Снятие

Передний датчик частоты вращения колеса

 ПОРЯДОК ВЫПОЛНЕНИЯ

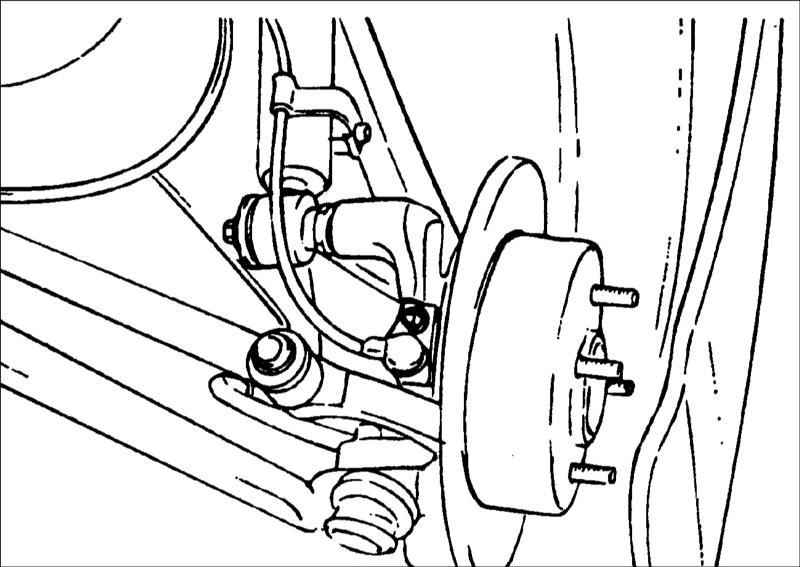

  1. Выверните болт крепления переднего датчика частоты вращения колеса.

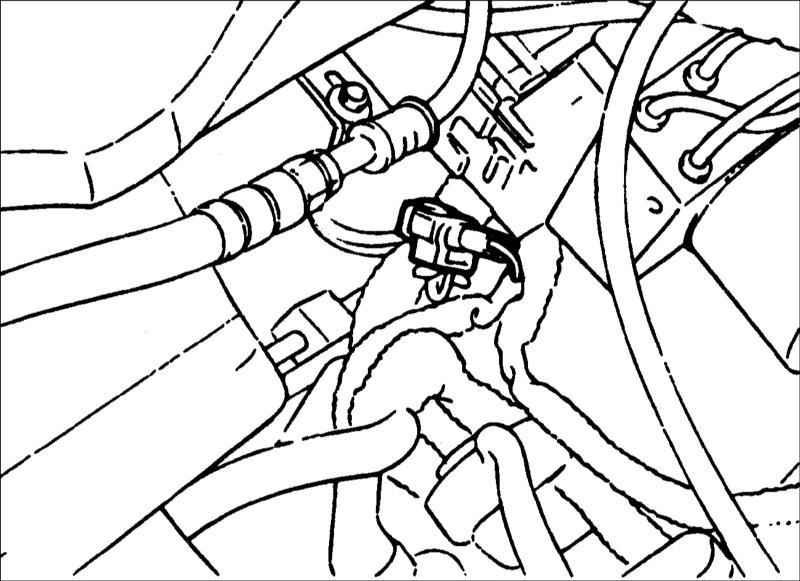

  1. Отсоедините разъем и снимите передний датчик частоты вращения колеса.

Задний датчик частоты вращения колеса

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите подушку заднего сидения.

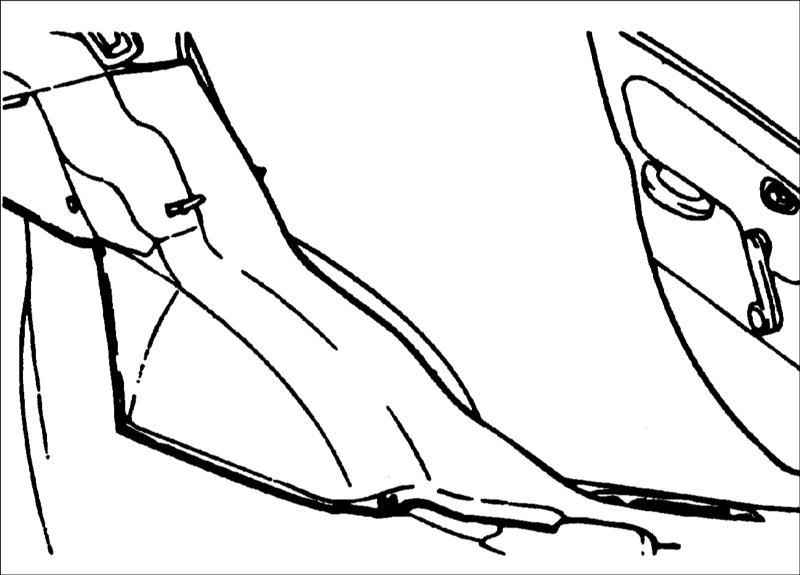

  2. Снимите обивку задней стойки.
  1. Снимите заднее колесо.

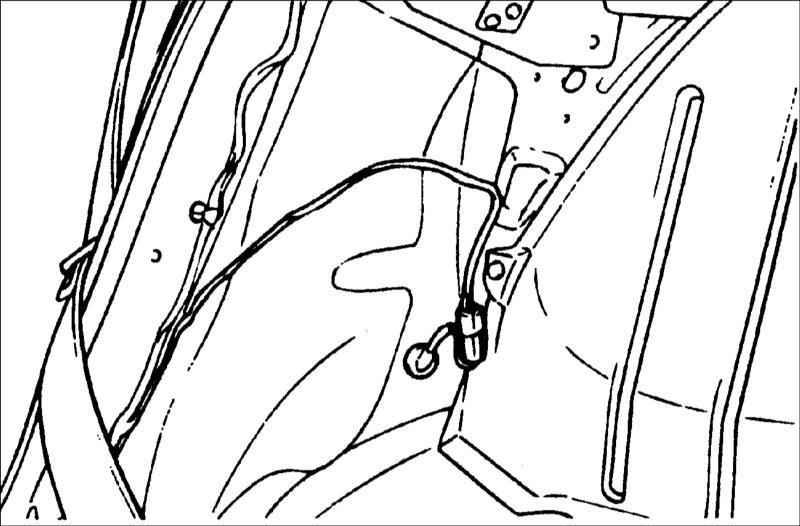

  1. Отсоедините разъем и снимите задний датчик частоты вращения колеса.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

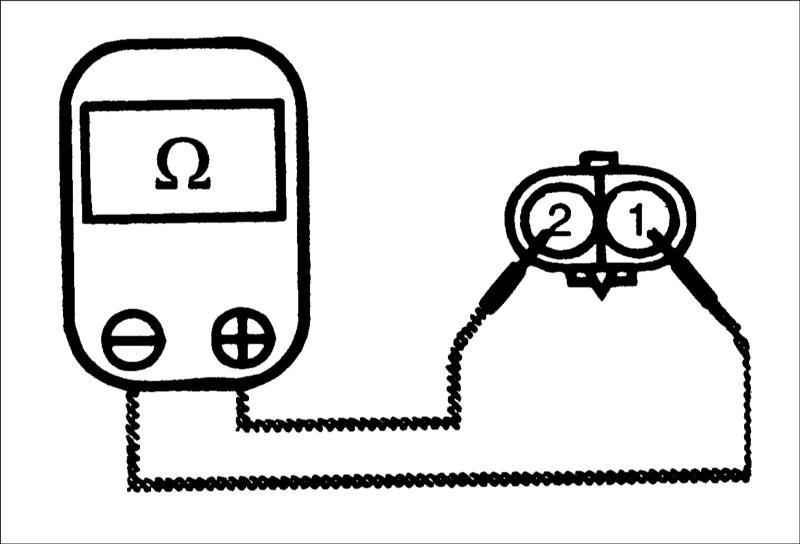

  1. Между клеммами разъема измерьте сопротивление датчика частоты вращения колеса.

Сопротивление:

Передний датчик: 1275–1495 Ом
Задний датчик: 1275–1495 Ом

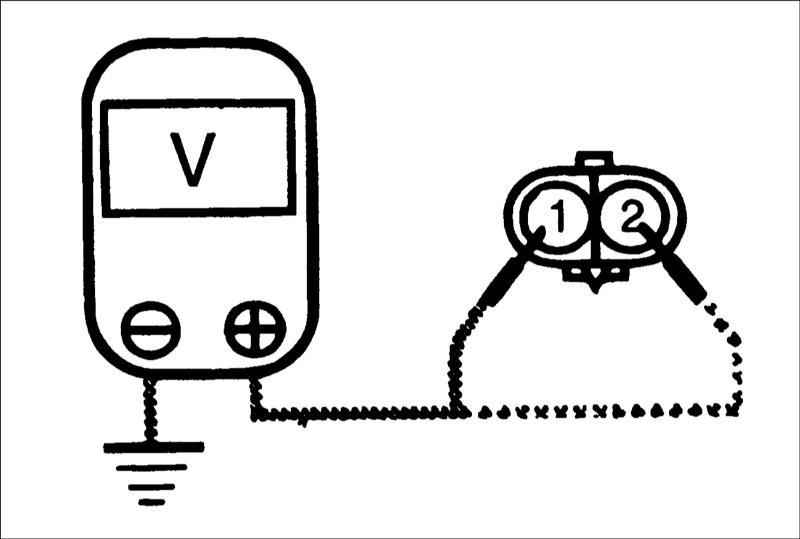

  1. Подсоедините вольтметр к клеммам разъема датчика, измерьте напряжение, вырабатываемое датчиком при вращении колеса.

Переключите вольтметр для измерения переменного напряжения.
