15.3. Проверка одностороннего вакуумного клапана

При проверке одностороннего клапана, клапан должен находиться в вакуумном шланге.

ПОРЯДОК ВЫПОЛНЕНИЯ

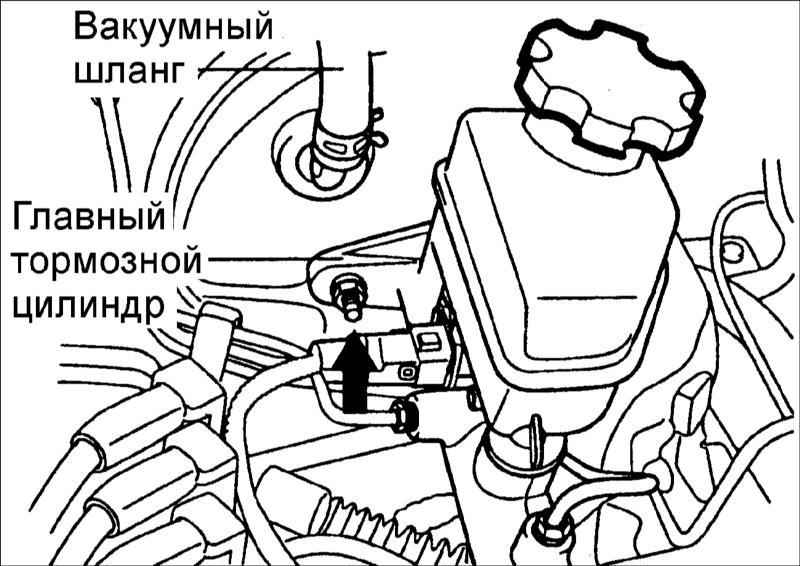

Снимите вакуумный шланг.

Односторонний клапан запрессован в вакуумный шланг в определенном положении.

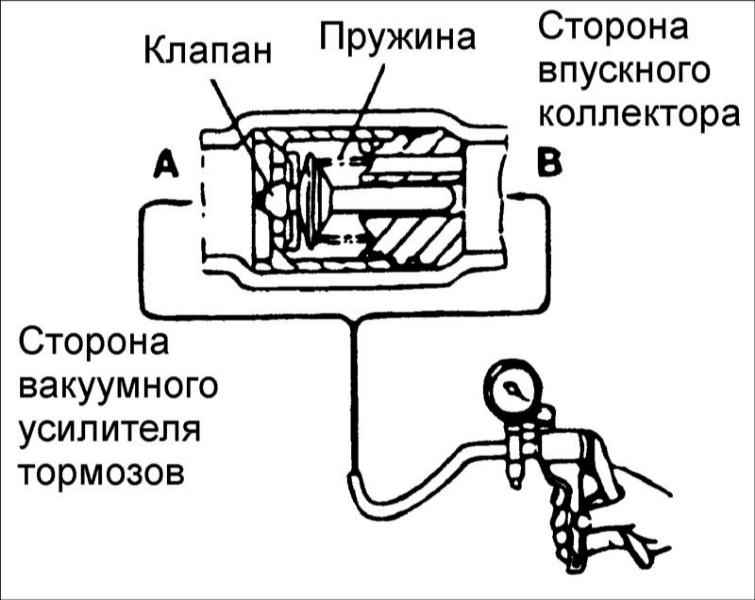

Вакуумным насосом проверьте функционирование одностороннего клапана.

Подсоединение вакуумного насоса	Критерии
Со стороны вакуумного усилителя тормозов (А)	Вакуум создается и удерживается
Со стороны впускного коллектора (В)	Вакуум не создается

Если односторонний клапан неисправен, замените его вместе с вакуумным шлангом.
