17.15. Втулка сцепления и шкив компрессора кондиционера

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выверните болт крепления втулки сцепления, при этом специальным ключом 09977–34000 удерживайте втулку от проворачивания.

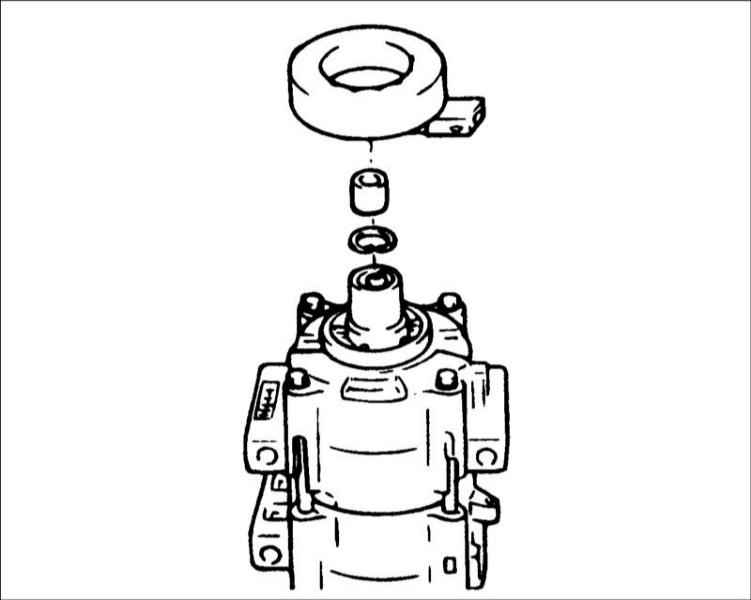

  1. Снимите втулку сцепления и прокладки с вала компрессора. Если втулка не снимается, вверните болт на М8 в отверстие вала втулки и за болт снимите втулку.

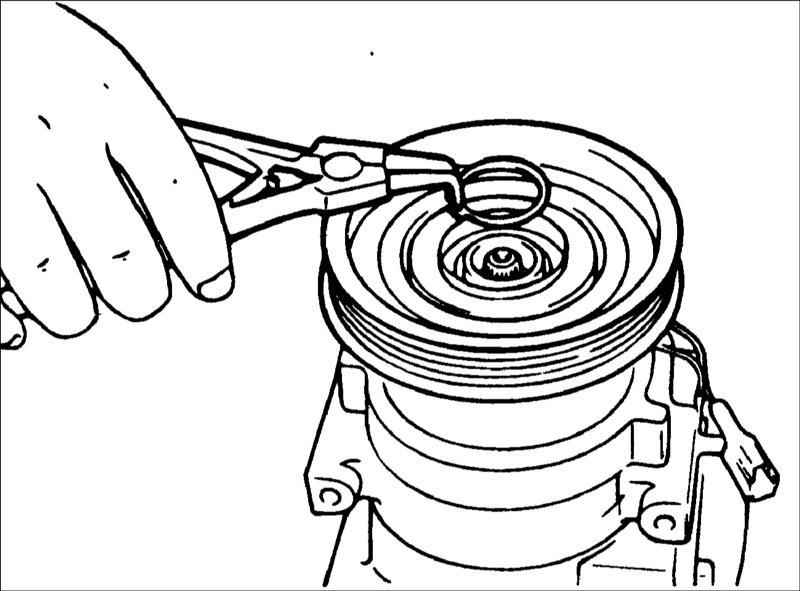

  2. Снимите стопорное кольцо.
  3. Снимите шкив и подшипника с вала компрессора.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Очистите рабочую поверхность подшипника шкива компрессора и удалите следы грязи и коррозии.
  2. Установите шкив и подшипник на вал компрессора.
  3. Установите стопорное кольцо скошенной стороной направленной наружу.
  1. Расположите одну прокладку распорной втулки номинальной толщины в канавке втулки и установите втулку на вал компрессора.
  1. Установите новую втулку и закрепите ее болтом, затянув его требуемым моментом. Момент затяжки: 11–14 Н•м.

Не используйте пневматические инструменты.
