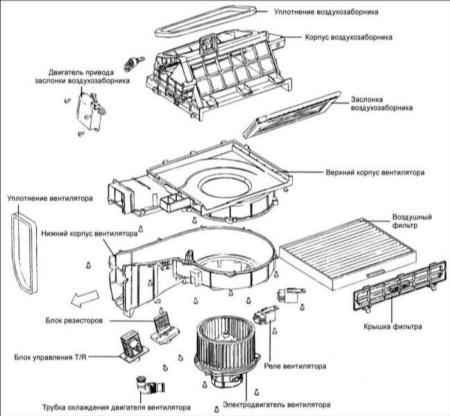

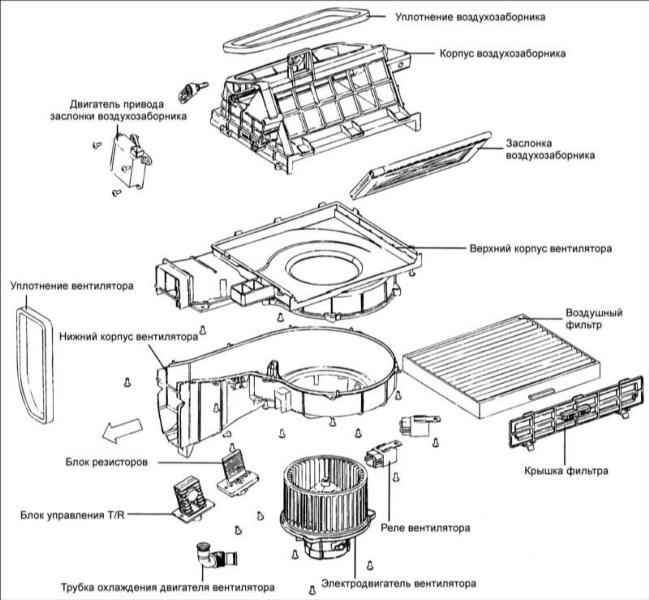

17.22. Вентилятор

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

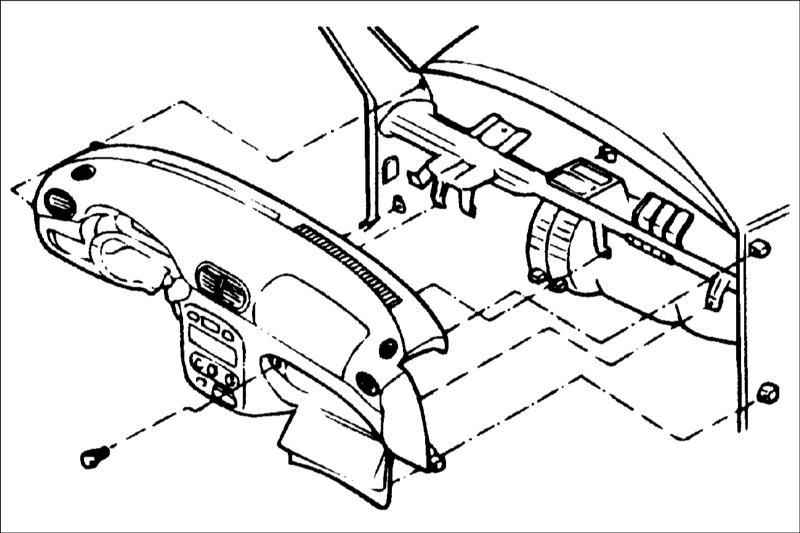

  1. Снимите панель приборов.
  1. Отсоедините блок резисторов и разъем от двигателя вентилятора.
  2. Отверните гайки крепления вентилятора.
  3. Снимите вентилятор.

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

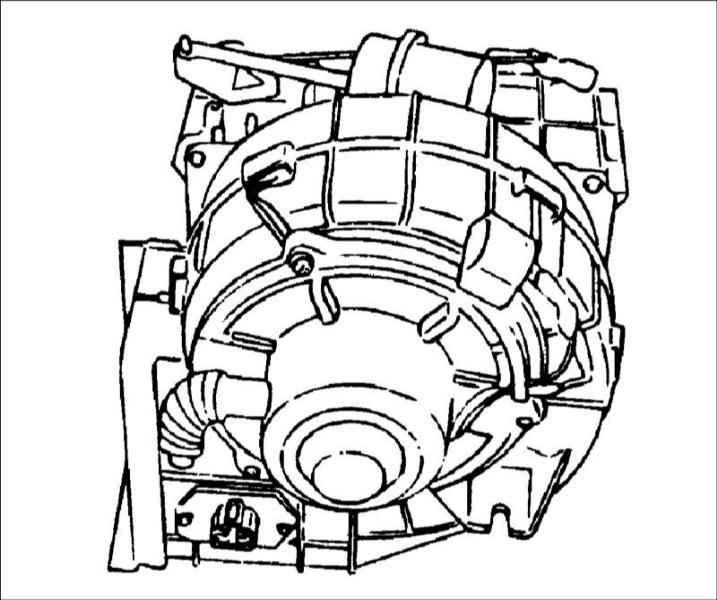

  1. Отсоедините трубку охлаждения электродвигателя вентилятора.
  2. Выверните винты и снимите двигатель вентилятора.

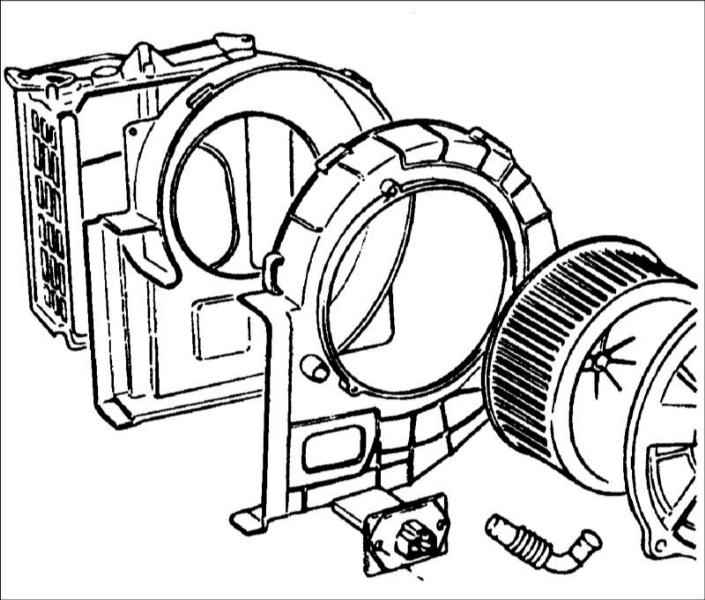

  1. Выверните винты воздухозаборника крепления канала и крышки вентилятора.
  1. Снимите воздухозаборник.
  2. Снимите крышку вентилятора.
  1. Снимите блок резисторов вентилятора.

Установка

Установка проводится в последовательности, обратной снятию.
