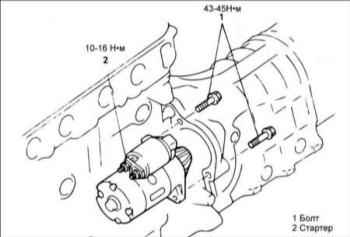

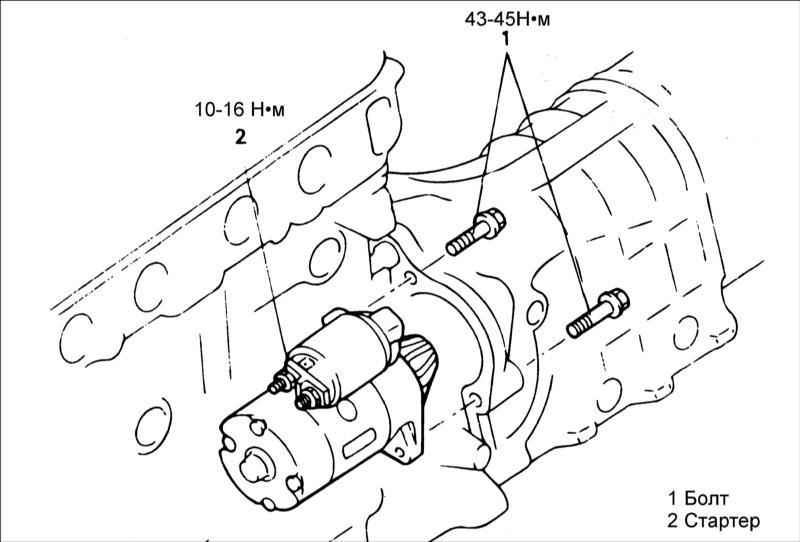

18.12. Стартер дизельного двигателя

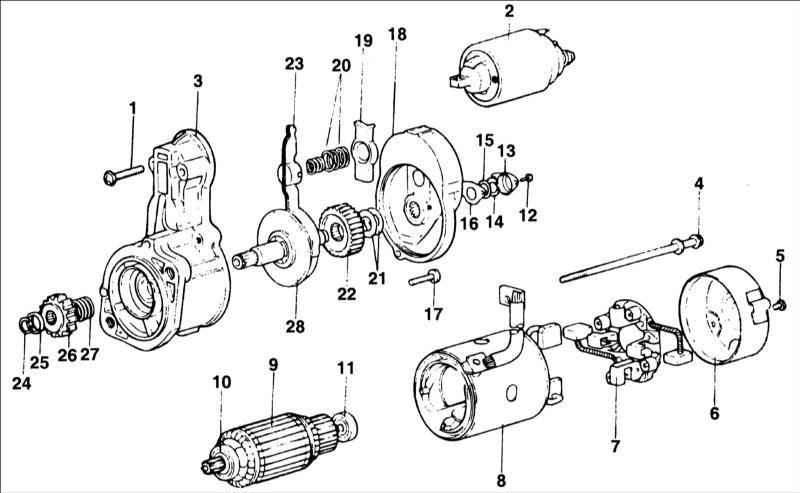

Последовательность разборки стартера

1 – винт
2 – соленоид тягового реле
3 – передняя крышка
4 – стяжной винт
5 – винт
6 – задняя крышка
7 – щеткодержатель
8 – статор
9 – ротор
10 – передний подшипник
11 – задний подшипник
12 – винт
13 – крышка
14 – пружинное стопорное кольцо

15 – шайба
16 – пластина
17 – винт
18 – средний держатель
19 – опора пружины
20 – пружина
21 – регулировочные шайбы
22– зубчатое колесо
23 – рычаг
24 – пружинное стопорное кольцо
25 – нажимное кольцо
26 – малая шестерня
27 – пружина
28 – вал малой шестерни


Сборка стартера проводится в последовательности, обратной разборке.

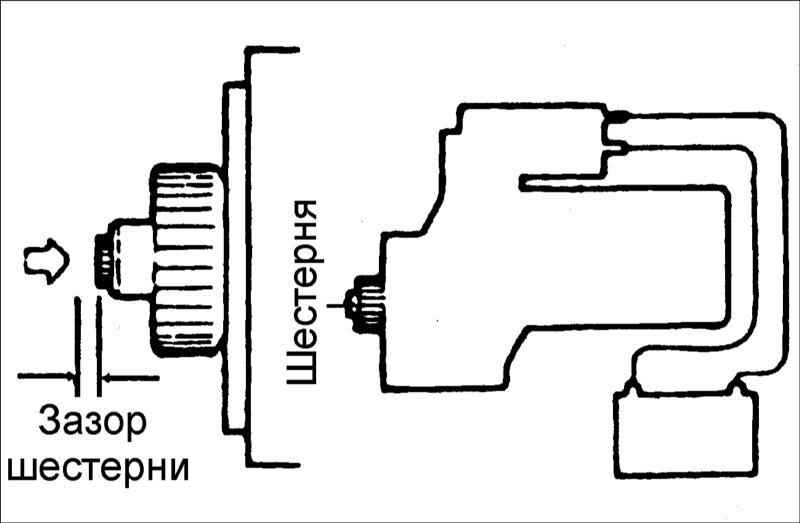

Регулировка зазора шестерни

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините провод двигателя стартера от клеммы «М».
  1. Дополнительными проводами соедините клеммы аккумуляторной батареи с клеммами S и М.

Следующую проверку необходимо выполнить в течение 10 с, так как, в противном случае, может перегореть катушка тягового реле.

  1. Включите зажигание, при этом шестерня стартера выдвинется вперед. Пальцем отодвиньте шестерню назад и щупом проверьте зазор между шестерней и стопором.
  1. Если зазор отличается от требуемого, отрегулируйте его, добавляя или убирая прокладки между тяговым реле и передней крышкой. Зазор шестерни: 0,5–0,2 мм.

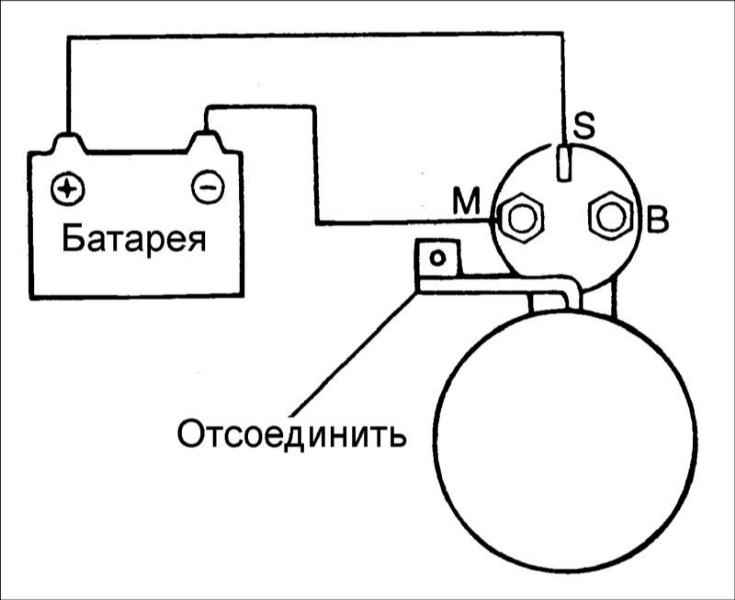

Проверка тягового реле стартера

Отсоедините провод двигателя стартера от клеммы «М». Тяговое реле исправно, если плунжер втягивается при подсоединении клемм аккумуляторной батареи к клеммам «S» и «М». Если шестерня не выдвигается, замените тяговое реле.


Эту проверку необходимо выполнить в течение 10 с, так как, в противном случае, может перегореть катушка тягового реле.

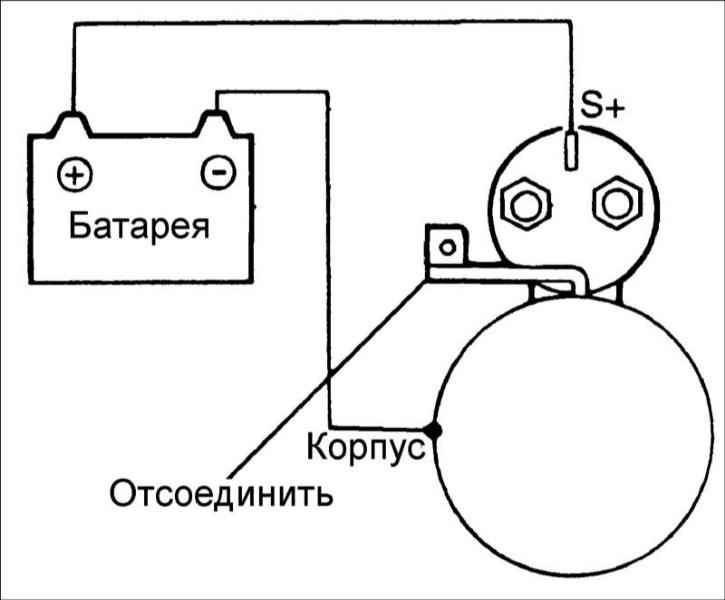

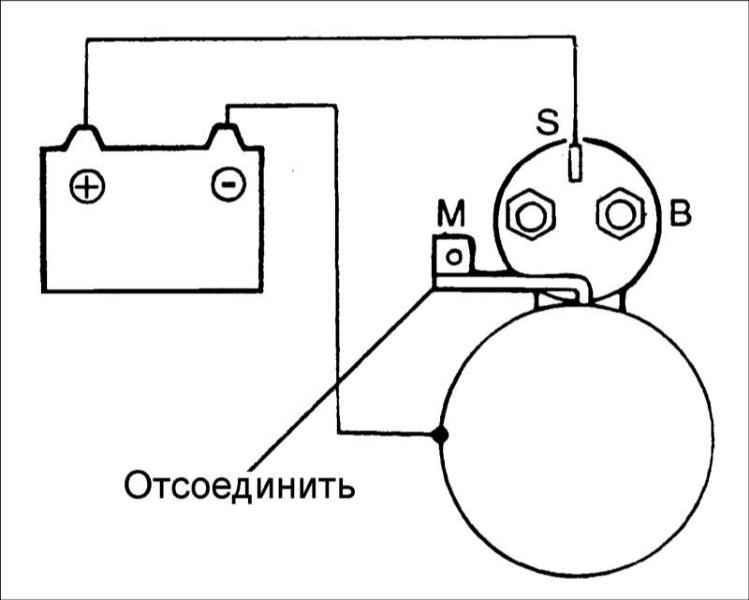

Проверка удерживающей обмотки тягового реле

Отсоедините провод двигателя стартера от клеммы «М». Дополнительными проводами соедините клеммы аккумуляторной батареи с клеммой «S» и корпусом тягового реле и вручную до стопора вытяните шестерню. Если шестерня остается в этом положении, значит, удерживающая обмотка тягового реле исправна.


Эту проверку необходимо выполнить в течение 10 с, так как, в противном случае, может перегореть катушка тягового реле.

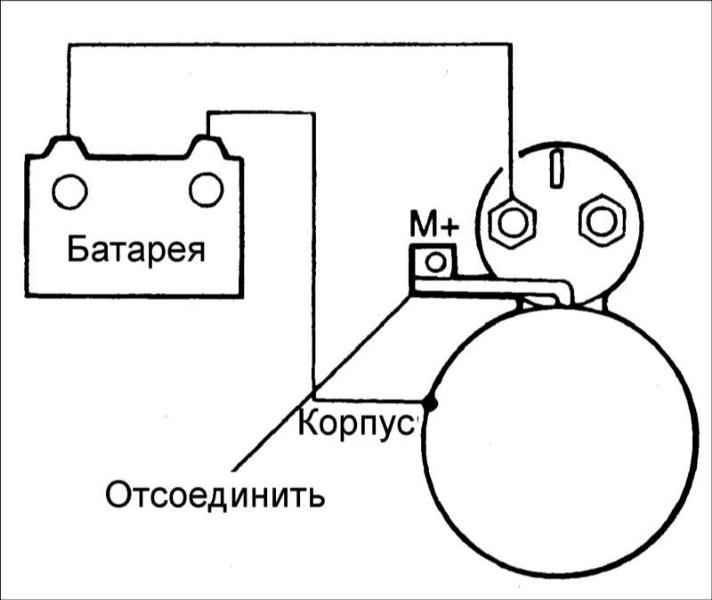

Проверка возврата плунжера тягового реле

Отсоедините провод двигателя стартера от клеммы «М». Дополнительными проводами соедините клеммы аккумуляторной батареи с клеммой «М» и корпусом тягового реле, при этом шестерня стартера должна выдвинуться вперед. После отсоединения проводов шестерня стартера должна быстро вернуться в исходное положение.


Эту проверку необходимо выполнить в течение 10 с, так как, в противном случае, может перегореть катушка тягового реле.

Эксплуатационные испытания (холостой ход)

 ПОРЯДОК ВЫПОЛНЕНИЯ

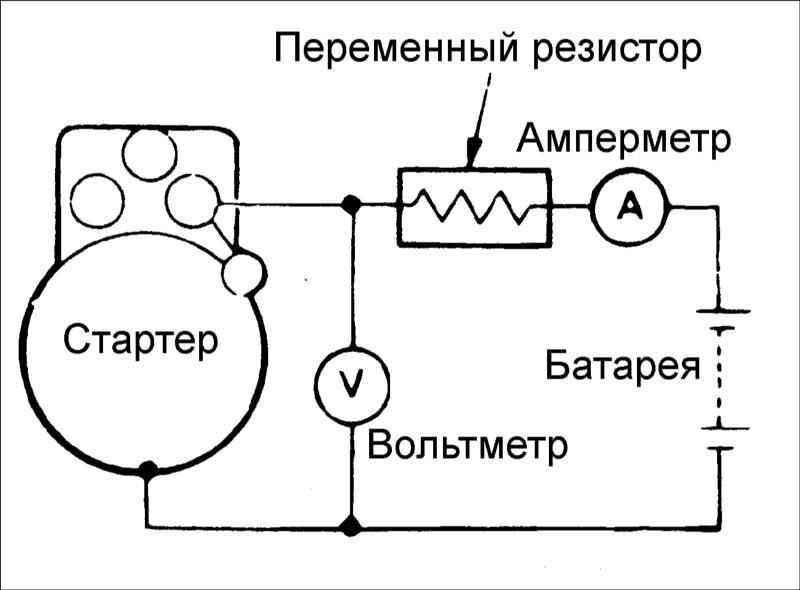

  1. Для проведения испытаний холостого хода соберите схему, показанную на рисунке.
  1. Установите движок реостата в такое положение, при котором вольтметр покажет напряжение 11,5 В, при этом проверьте ток потребляемый стартером и убедитесь, что вал стартера проворачивается легко и плавно. Если потребляемый ток отличается от требуемого, по таблице определите и устраните причину неисправности.
Признак
Возможная причина
Большой потребляемый ток с низкой частотой вращения вала стартера Загрязненный подшипник
Трение обмотки ротора о полюс
Обмотка ротора и катушки возбуждения замкнуты на «массу»
Повреждена обмотка ротора
Большой потребляемый ток при отсутствии вращения вала стартера Замкнут на «массу» соленоидальный переключатель
Обмотка ротора и катушки возбуждения замкнуты на «массу»
Заклинен подшипник
Отсутствует потребляемый ток и вал стартера не вращается Повреждение ротора и катушки возбуждения
Сломана щетка или оборван гибкий проводник щетки
Нарушен контакт между щеткой и коллектором
Малый потребляемый ток с низкой частотой вращения вала стартера Неправильное соединение обмотки катушки возбуждения
Большой потребляемый ток при высокой частоте вращения вала стартера Короткое замыкание в катушке возбуждения
