18.14. Блок предохранителейСнятие
|
|
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
|

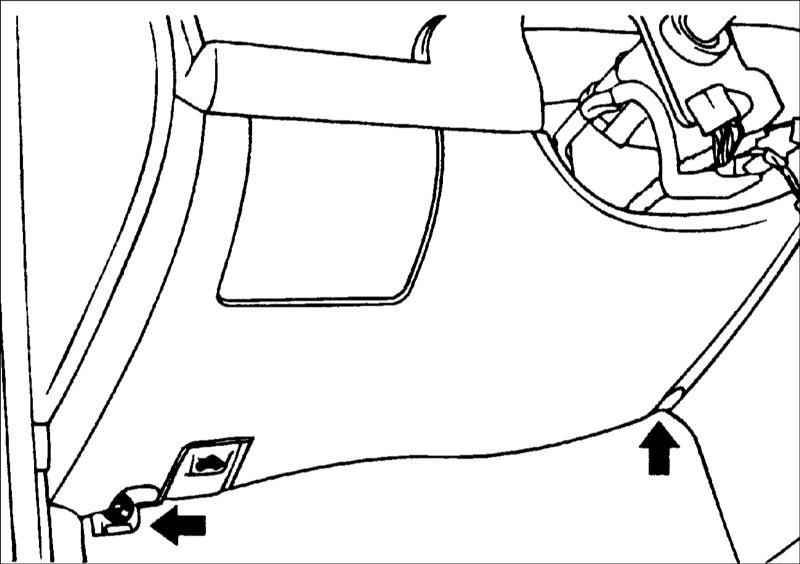

- Выверните винты крепления нижней декоративной панели, расположенной под панелью приборов.
|
|

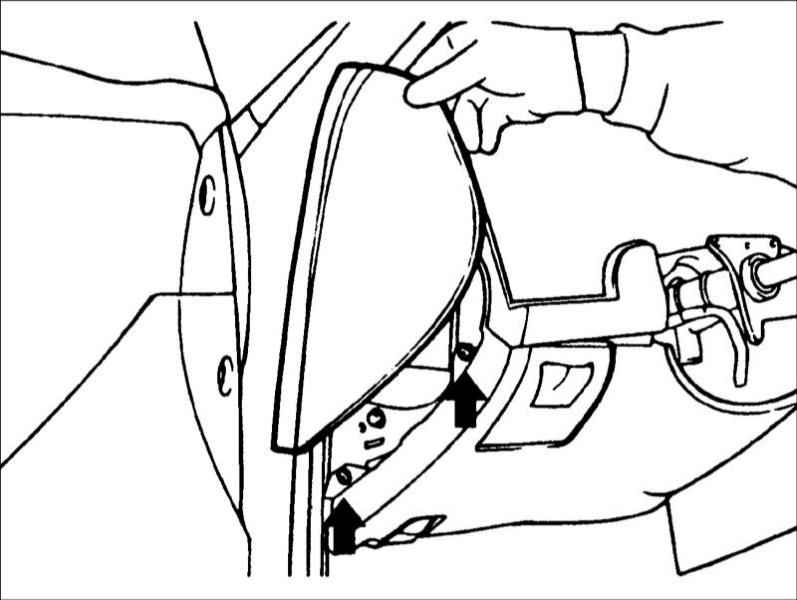

- Выверните винты крепления боковой декоративной панели и снимите ее с панели приборов.
|
|

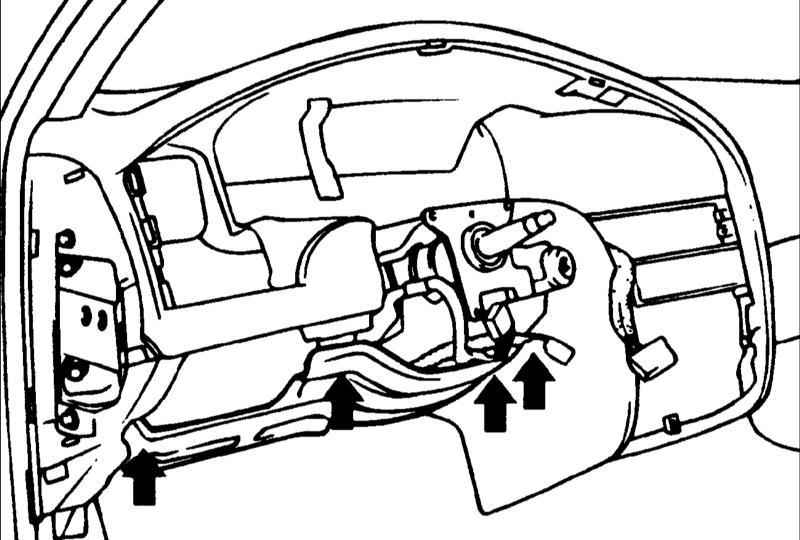

- Снимите кронштейн поддержки панели приборов со стороны водителя.
|

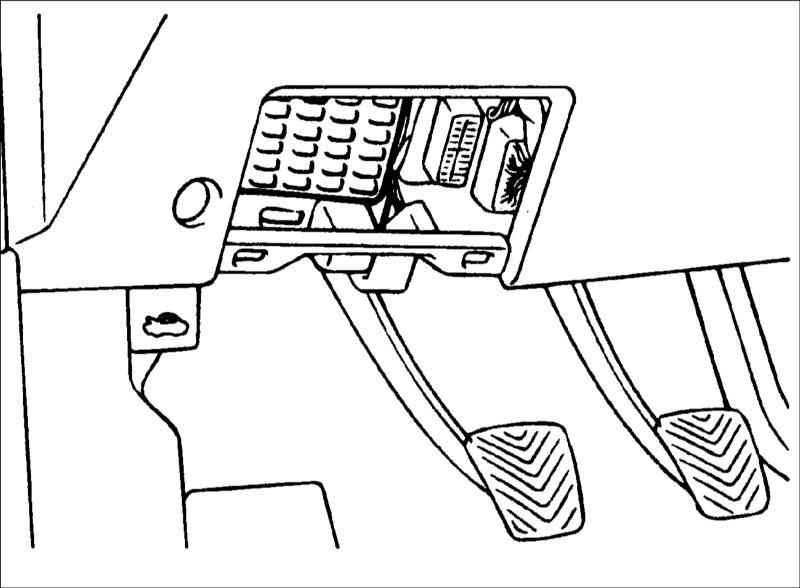

- Отсоедините разъемы от блока предохранителей.
|
|
Проверка
|
|
- Убедитесь, что предохранители надежно закреплены в своих гнездах.
- Убедитесь, что номинальный ток предохранителя соответствует цепи, которую он защищает.
|
- Проверьте целостность предохранителей. Если предохранитель необходимо заменить используйте новый предохранитель требуемой мощности. Всегда определите причину перегорания предохранителя и перед установкой нового предохранителя устраните источник неисправности.
|
|
|

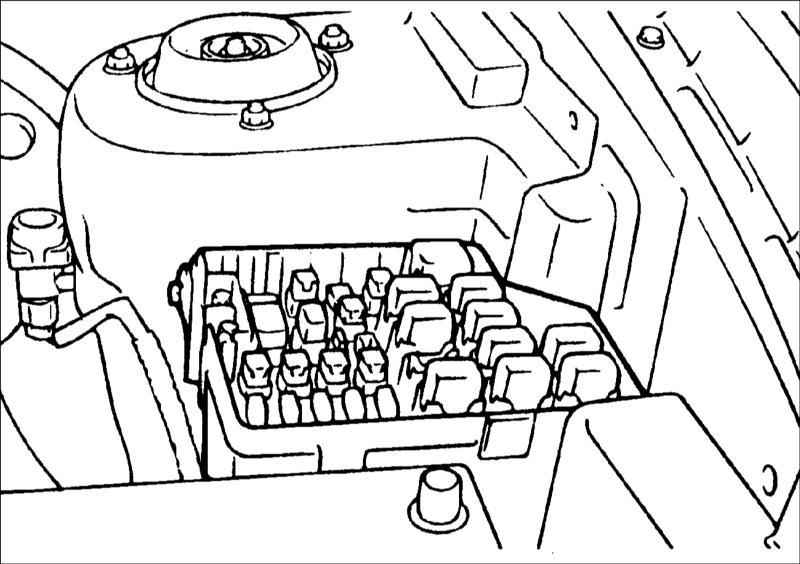

Электрические цепи, защищаемые предохранителями и пережигаемыми перемычками, расположенными в моторном отсеке
|
Контур
|
Ток, А
|
| Аккумуляторная батарея
|
50
|
| Генератор
|
100
|
| Конденсор
|
20
|
| Зажигание
|
30
|
| ABS 1
|
30
|
| ABS 2
|
20
|
| Радиатор
|
20
|
| ЕСМ
|
20
|
| Вентилятор
|
30
|
|
