18.19. Стеклоочиститель и стеклоомыватель ветрового стекла

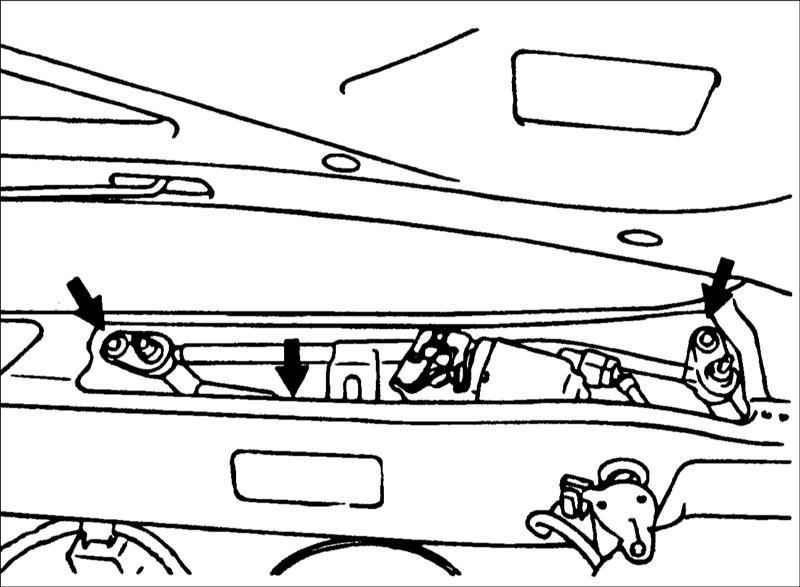

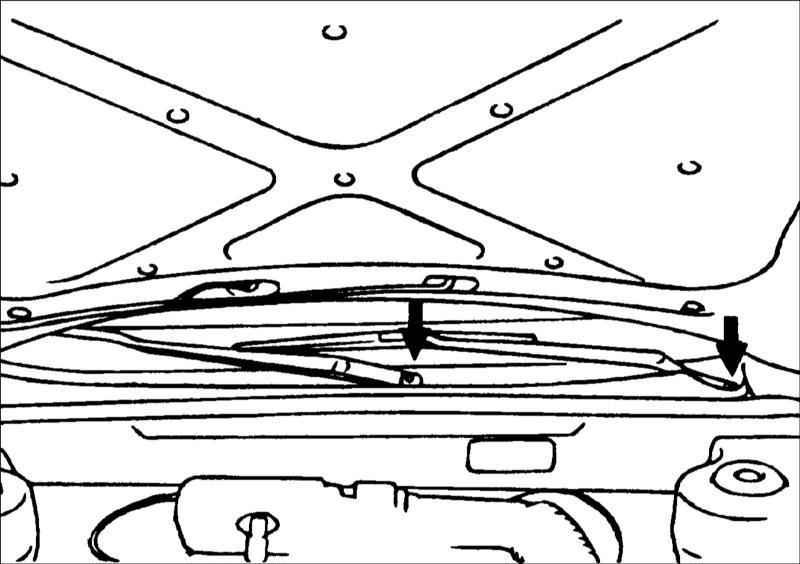

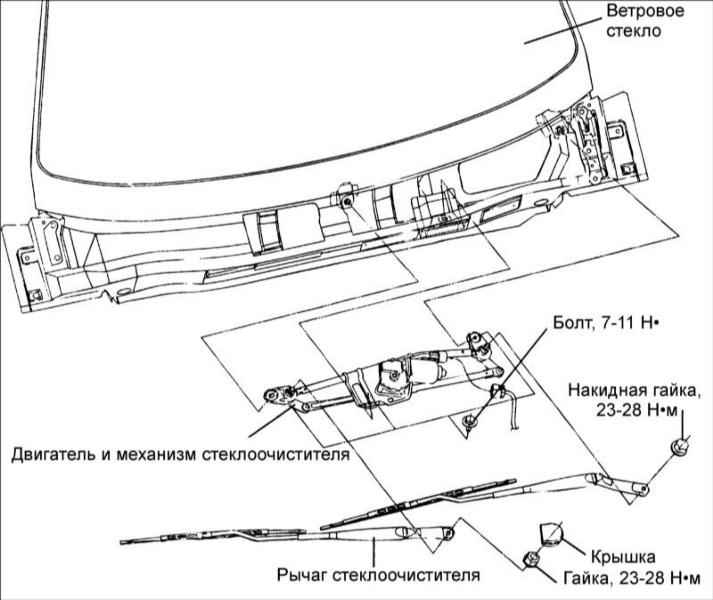

Снятие
Установка
|
|
|

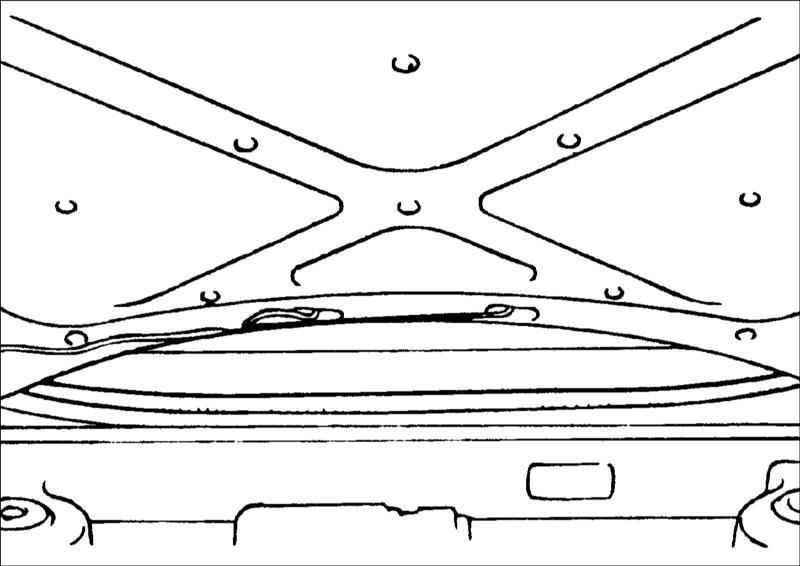

- Установите рычаг стеклоочистителя в определенное положение.
|

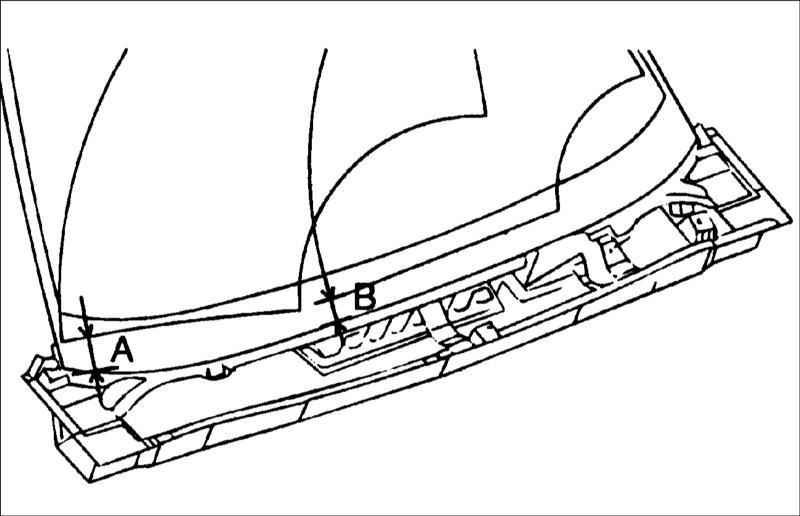

| Положение установки рычага стеклоочистителя
|
А
|
В
|
| Расстояние, мм
|
35±5
|
35±5
|
|

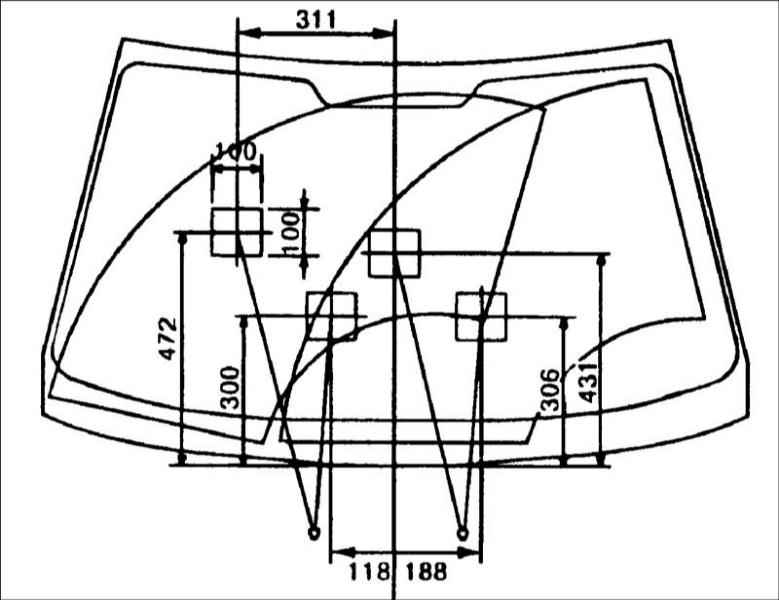

- Отрегулируйте сопла распылителей так, чтобы они распыляли жидкость в строго определенные места на ветровом стекле.
|
|
|
Проверка
|

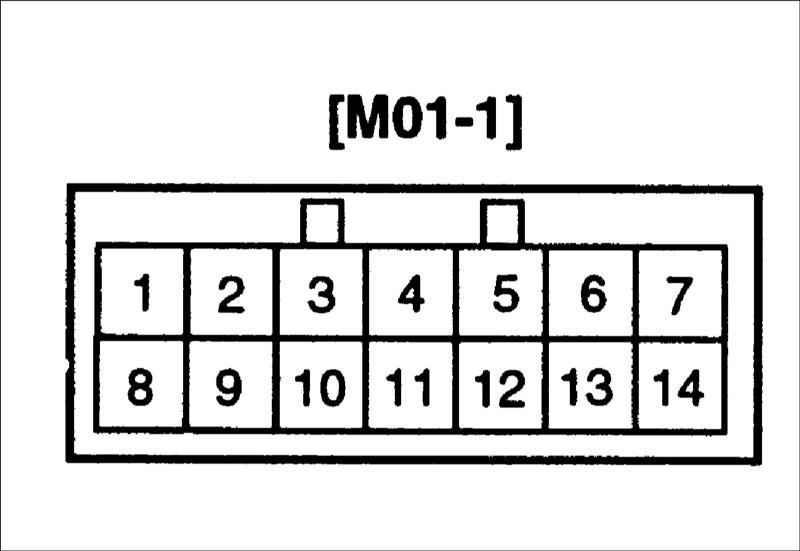

Проверьте проводимость между контактами разъема переключателя очистителя и омывателя ветрового стекла. Если проводимость не соответствует требуемой, замените переключатель очистителя и омывателя ветрового стекла.
|

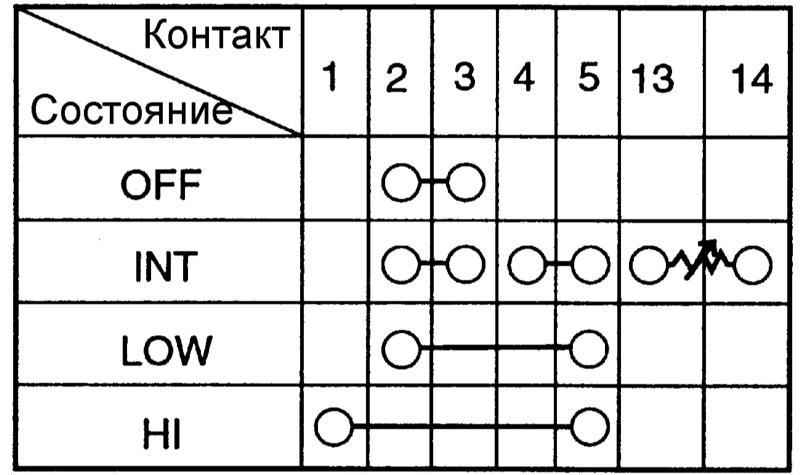

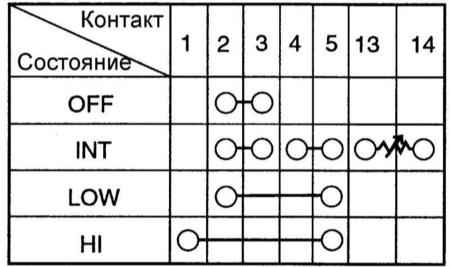

Переключатель стеклоочистителя (М01–1)

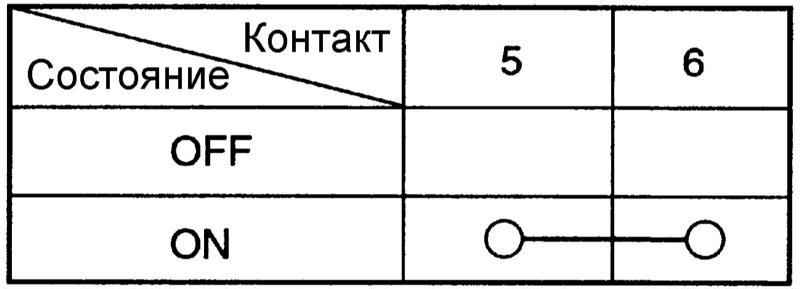

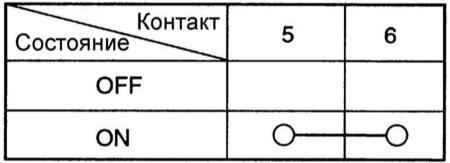

Переключатель стеклоомывателя (М01–1)
Проверка частоты работы стеклоочистителя
|
|

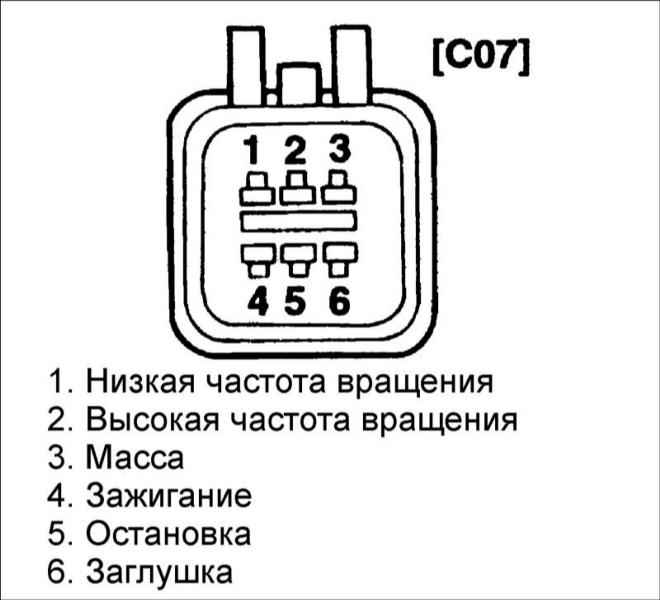

- Отсоедините разъем от двигателя стеклоочистителя.

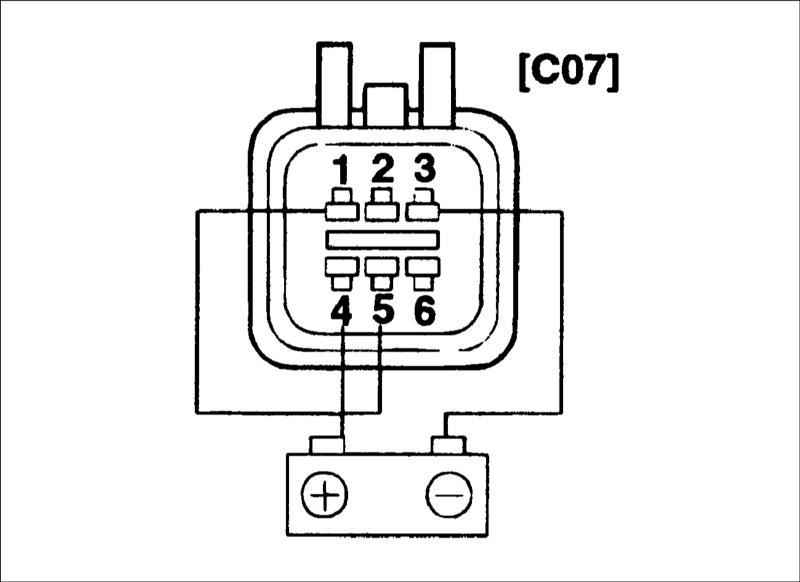

- Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к клемме 4 разъема, а отрицательную клемму – к клемме 1.
- Убедитесь, что двигатель стеклоочистителя работает на низкой частоте вращения.
- Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к клемме 4 разъема, а отрицательную клемму – к клемме 2.
|
- Убедитесь, что двигатель стеклоочистителя работает на высокой частоте вращения.
|
|
|
Проверка автоматической остановки щеток в исходном состоянии
|
|
- Включите двигатель на низкой частоте вращения.
- Отсоединив провод от клеммы 3 разъема, остановите двигатель в любом положении, кроме исходного.
- Соедините клеммы 1 и 5 разъема.
- Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к клемме 4 разъема, а отрицательную клемму – к клемме 3.
|
- Проверьте, что двигатель стеклоочистителя выключается в исходном положении щеток стеклоочистителя.
|
|
|
Проверка работы двигателя стеклоомывателя
|
|
- С двигателем стеклоомывателя соединенным с бачком омывателя, заполните бачок стеклоомывателя водой.
- Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к клемме 2 разъема, а отрицательную клемму – к клемме 1, при этом двигатель должен работать, а насос качать воду.
|
|
|
