18.4. Проверка падения напряжения на проводе, соединяющем аккумуляторную батарею с генератором

Эта проверка позволяет определить надежность соединения клеммы «B» генератора с положительной ( ) клеммой аккумуляторной батареи.

Подготовка к проверке

ПОРЯДОК ВЫПОЛНЕНИЯ

Включите зажигание.

Для исключения дальнейших проблем при подсоединении генератора, убедитесь, что в процессе проверки не повредили два зажима или их соединения.

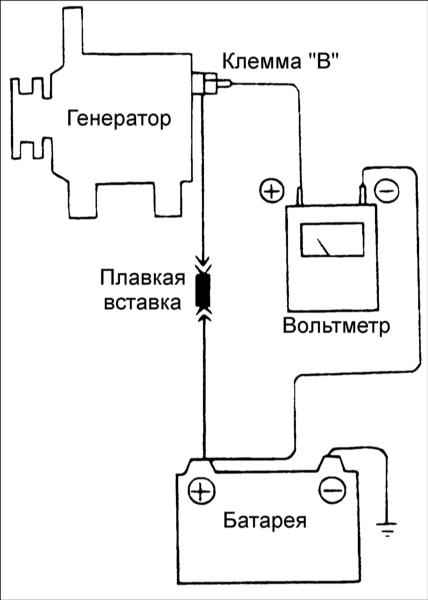

Подсоедините цифровой вольтметр к клемме «B» генератора и к положительной ( ) клемме аккумуляторной батареи.

Условие проверки

Запустите двигатель, включите фары, вентилятор отопителя и другие потребители электрической энергии и прочтите показания на вольтметре.

Результат проверки

ПОРЯДОК ВЫПОЛНЕНИЯ

Вольтметр должен показывать напряжение 0,3 В.
Если напряжение более 0,3 В, значит, провод имеет повреждения или он ненадежно подсоединен к клеммам генератора и аккумуляторной батареи.
Для проверки провода соедините клемму «B» и положительную клемму аккумуляторной батареи дополнительным проводом с плавкой вставкой.
Проверьте надежность подсоединения провода к клеммам, а также убедитесь, что изоляция провода не расплавлена от его перегрева.
В заключение, выключите все потребители электрической энергии и остановите двигатель.
